微型直线导轨用高度调整块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

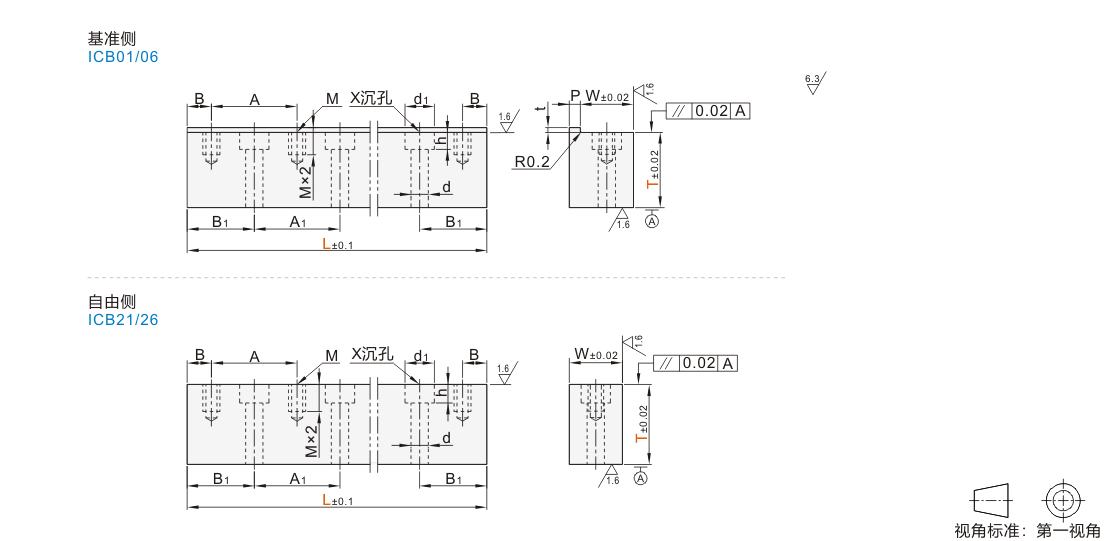

型号		L 选择	T 最小单位1	W	P	t	B	A	B1	A1	M	X(通孔+沉孔)
代码	规格 (直线导轨高度H)	L 选择	T 最小单位1	W	P	t	B	A	B1	A1	M	d	d1	h
JT-HMXSD JT-HMXSX JT-HMXUD JT-HMXUX	8	40 55 70 85 100 115 130	10~65	7	2	1	5	15	12.5	15	M2	3.3	6	3.3
	10	55 75 95 115 135 155 175 195 215 235 255 275		9	3	1.5	7.5	20	17.5	20	M3	4.3	7.5	4.3
	13	70 95 120 145 170 195 220 245 270 295 320 345 370 395		12		2	10	25	22.5	25		4.3	7.5	4.3
	16	110 150 190 230 270 310 350 390 430 470		15		3	15	40	35	40		5.3	9	5.3
	20	160 220 280 340 400 460		20		4	20	60	50	60	M5	6.3	11	6.3

T≤M×4时，螺纹底孔贯穿。

孔数表

规格直线导轨高度H	L	M 螺孔数	X 沉孔数
8	40	3	2
	55	4	3
	70	5	4
	85	6	5
	100	7	6
	115	8	7
	130	9	8
10	55	3	2
	75	4	3
	95	5	4
	115	6	5
	135	7	6
	155	8	7
	175	9	8
	195	10	9
	215	11	10
	235	12	11
	255	13	12
	275	14	13
13	70	3	2
	95	4	3
	120	5	4
	145	6	5
	170	7	6
	195	8	7
13	220	9	8
	245	10	9
	270	11	10
	295	12	11
	320	13	12
	345	14	13
	370	15	14
	395	16	15
16	110	3	2
	150	4	3
	190	5	4
	230	6	5
	270	7	6
	310	8	7
	350	9	8
	390	10	9
	430	11	10
	470	12	11
20	160	3	2
	220	4	3
	280	5	4
	340	6	5
	400	7	6
	460	8	7
