选择代码

代码参数

材质

表面处理

选型参数

丝杠外径D(mm) *

丝杠长度L(mm) *

116~1200/0.5

台阶长度F(mm) *

3~200/0.5

台阶长度S(mm) *

3~200/0.5

台阶直径V(mm) *

台阶直径Q(mm) *

左旋螺纹长度X(mm) *

50~582/0.5

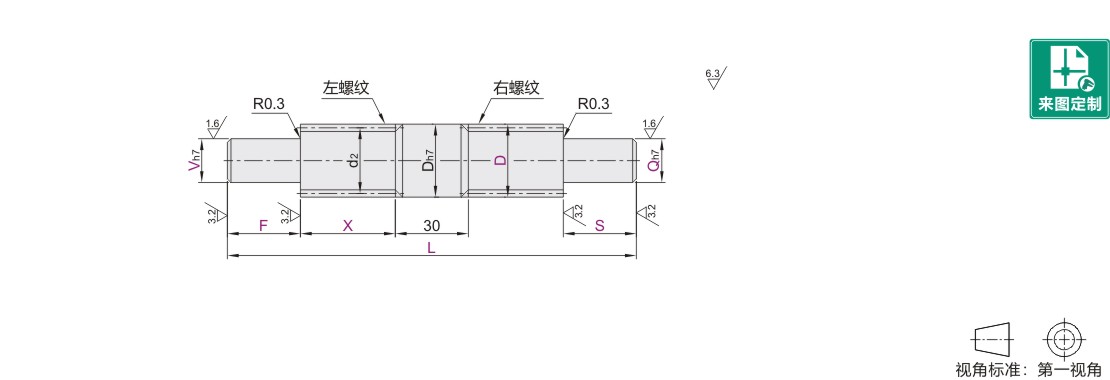

梯形丝杠 30° 双向旋向一阶轴端

图片仅供参考

梯形丝杠 30° 双向旋向一阶轴端

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	材质	表面处理	类型
JT-ILASU	一端左旋一端右旋	S45C	发黑	两端一阶型
JT-ILASX	一端左旋一端右旋	SUS303	—	两端一阶型

丝杠端部存在工艺孔。

选型参数

选型表

型号					最小单位0.5		V·Q 选择	最小单位0.5								螺距 P				有效直径 d2			螺纹牙根直径(min)					螺纹升角
代码			D		L	F·S	V·Q 选择	X								螺距 P				有效直径 d2			螺纹牙根直径(min)					螺纹升角
JT-ILASU JT-ILASX			14		116~1000	3≤F≤V×8 3≤S≤Q×8 V、Q≤9时, 3≤F≤V×6 3≤S≤Q×6	8 9 10	请根据使用要求指定尺寸。								3				12.5			10.1					4°22´
			16		116~1200		8 9 10 12									3				14.5			12.1					3°46´
			20		120~1200		9 10 12 14 15									4				18			15.1					4°03´
			25				10 12 14 15 16 17									5				22.5			19					4°03´
			28				12 14 15 16 17 20									5				25.5			22					3°34´
			32		150~1200		12 14 15 16 17 20 25									6				29			24.5					3°46´

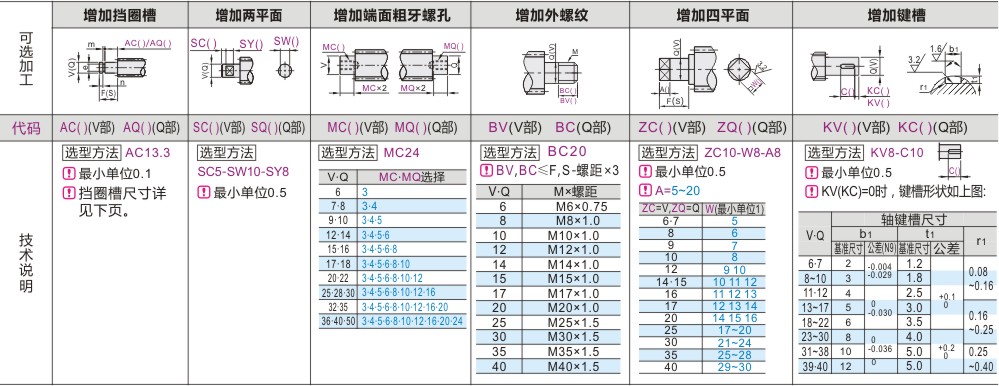

可选加工参数
