衬层硬度

选型参数

D *

L *

20~100/1

T *

直柱形带键槽螺纹孔滚轮

图片仅供参考

直柱形带键槽螺纹孔滚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 芯材	材质 / 衬层	硬度 / 衬层	类型
JT-VEBOUF	铝合金	聚氨酯 (自然色)	邵氏A90	带键槽螺纹孔型
JT-VEBOUO	铝合金	聚氨酯 (自然色)	邵氏A70	带键槽螺纹孔型

因时间的增长材质聚氨酯可能会产生变色，但其特性不影响使用。

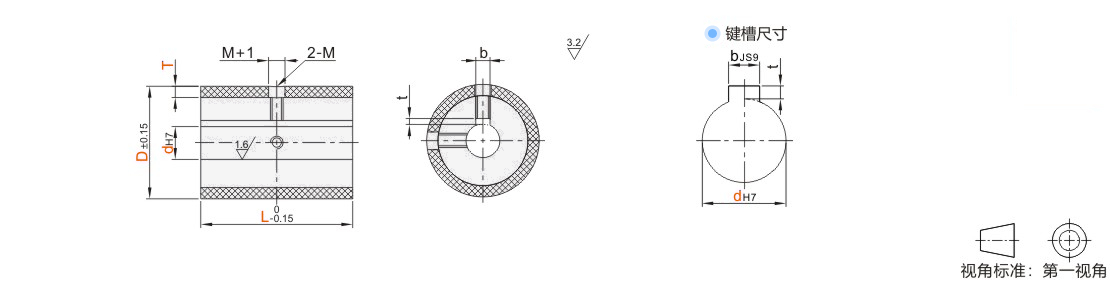

轴径	b		t
d	基准尺寸	偏差(JS9)	基准尺寸	偏差
8	3	±0.0125	1.4	+0.1 0
10	3	±0.0125	1.4
12	4	±0.0150	1.8
15	5		2.3
20	6		2.8
25	8	±0.0180	3.3	+0.2 0
30	8	±0.0180	3.3	+0.2 0

选型参数

选型表

型号		dH7	L 最小单位1	T	M
代码	D	dH7	L 最小单位1	T	M
JT-VEBOUF JT-VEBOUO	20	8	20~100	3	M3
	25	8 10 12
	30	8 10 12 15
	35	10 12 15 20
	40	10 12 15 20			M4
	50	10 12 15 20 25			M4
	50A	10 12 15		5 10	M5
	60	12 15 20
	80	15 20 25
	100	20 25 30			M6

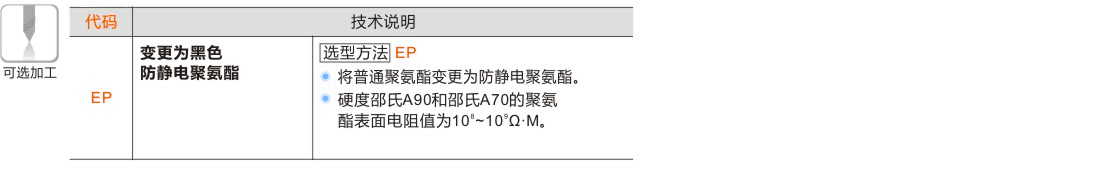

可选加工参数

产品名称

暂未上传文档资料
