薄型六角螺母

图片仅供参考

薄型六角螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	强度等级	类型
JT-YXOSD	粗牙	SUS304	一	GB/T 6172.1-2000	—	薄型
JT-YXOSU	粗牙	SUS316	一	GB/T 6172.1-2000	—	薄型
JT-YXOSM	粗牙	10B21	发黑	GB/T 6172.1-2000	10级	薄型
JT-YXOSL	细牙	SUS304	一	GB/T 6173-2000	—	薄型
JT-YXOSG	细牙	10B21	发黑	GB/T 6173-2000	10级	薄型

选型参数

粗牙

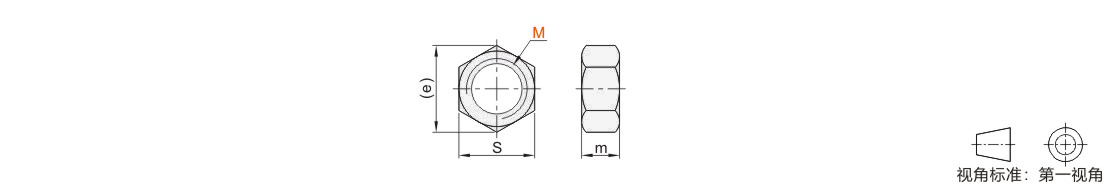

型号		螺距 P	m		S		e
代码	M	螺距 P	(max)	(min)	(max)	(min)	(min)
(SUS304) JT-YXOSD	2	0.4	1.2	0.95	4	3.82	4.32
	2.5	0.45	1.6	1.35	5	4.82	5.45
	3	0.5	1.8	1.55	5.5	5.32	6.01
	4	0.7	2.2	1.95	7	6.78	7.66
	5	0.8	2.7	2.45	8	7.78	8.79
	6	1	3.2	2.9	10	9.78	11.05
	8	1.25	4	3.7	13	12.73	14.38
	10	1.5	5	4.7	16	15.73	17.77
	12	1.75	6	5.7	18	17.73	20.03
	14	2	7	6.42	21	20.67	23.36
	16	2	8	7.42	24	23.67	26.75
	20	2.5	10	9.1	30	29.16	32.95
	24	3	12	10.9	36	35	39.55
	27	3	13.5	12.4	41	40	45.2
	30	3.5	15	13.9	46	45	50.85
	42	4.5	21	19.7	65	63.1	71.3
(SUS316) JT-YXOSU	3	0.5	1.8	1.55	5.5	5.32	6.01
	4	0.7	2.2	1.95	7	6.78	7.66
	5	0.8	2.7	2.45	8	7.78	8.79
	6	1	3.2	2.9	10	9.78	11.05
	8	1.25	4	3.7	13	12.73	14.38
	10	1.5	5	4.7	16	15.73	17.77
	12	1.75	6	5.7	18	17.73	20.03
	14	2	7	6.42	21	20.67	23.36
	16	2	8	7.42	24	23.67	26.75
	20	2.5	10	9.1	30	29.16	32.95
(10B21) JT-YXOSM	8	1.25	4	3.7	13	12.73	14.38
	10	1.5	5	4.7	16	15.73	17.77
	12	1.75	6	5.7	18	17.73	20.03
	14	2	7	6.42	21	20.67	23.36
	16	2	8	7.42	24	23.67	26.75
	18	2.5	9	8.42	27	26.16	29.56
	20	2.5	10	9.1	30	29.16	32.95
	22	2.5	11	9.9	34	33	37.29
	24	3	12	10.9	36	35	39.55

细牙

型号		螺距 P	m		S		e
代码	M	螺距 P	(max)	(min)	(max)	(min)	(min)
(SUS304) JT-YXOSL	6	0.75	3.2	2.9	10	9.78	11.05
	8	1	4	3.7	13	12.73	14.38
	10	1	5	4.7	16	15.73	17.77
	12	1.5	6	5.7	18	17.73	20.03
	16		8	7.42	24	23.67	26.75
	20		10	9.1	30	29.16	32.95
	22		11	9.9	34	33	37.29
	24	2	12	10.9	36	35	39.55
(10B21) JT-YXOSG	8	1	4.1	3.9	13	12.73	14.38
	10	1	5	4.7	16	15.73	17.77
	10A	1.25	5	4.7	16	15.73	17.77
	12	1.25	6	5.7	18	17.73	20.03
	12A	1.5	6	5.7	18	17.73	20.03
	14		7	6.42	21	20.67	23.36
	16		8	7.42	24	23.67	26.75
	18		9	8.42	27	26.16	29.56
	20		10	9.1	30	29.16	32.95
	22		11	9.9	34	33	37.29
	24		12	10.9	36	35	39.55
	24A	2	12	10.9	36	35	39.55
