G100锻造强力环

图片仅供参考

G100锻造强力环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMVSD	合金钢	喷塑(蓝色)	G100锻造强力环
JT-YMVSU	合金钢	喷塑(蓝色)	G100起重子母环

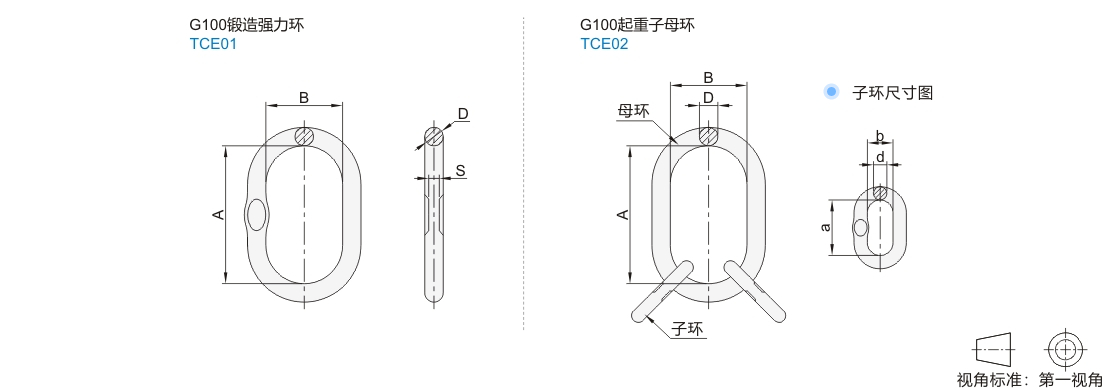

选型参数

选型表

G100锻造强力环

型号		配合100级链条工作拉力(T)	配合100级链条直径(mm)		A	B	D	S		净重 (kg)
代码	规格	配合100级链条工作拉力(T)	1腿链条吊具	2腿链条吊具	A	B	D	S		净重 (kg)
JT-YMVSD	1.4T	1.4	6	5	80	50	10	—		0.14
	2.3T	2.3	6/7	6	110	60	13	7	+0.3 0	0.34
	3.5T	3.5	8	7	110	60	16	7	+0.5 0	0.53
	5T	5	10	8	135	75	18	8	+0.5 0	0.86
	7.6T	7.6	13	10	160	90	23	11	±0.5	1.6
	10T	10	16	13	180	100	27	13	±0.5	2.46
	14T	14	19	16	200	110	33	17	±0.5	4.14
	25.1T	25.1	22	19	260	140	36	19	±0.5	6.22
	30.8T	30.8	26	22	340	180	45	—		12.85
	40T	40	32	26	350	190	50			16.22
	60T	60	—	32	400	200	60			27.01
	81.5T	81.5	—	—	460	250	70			45

破断拉力是工作拉力的4倍。

G100起重子母环

型号		配合100级链条工作拉力(T)	配合100级链条直径(mm)	A	B	D	a	b	d	净重 (kg)
代码	规格	配合100级链条工作拉力(T)	3腿或4腿链条吊具	A	B	D	a	b	d	净重 (kg)
JT-YMVSU	3T	3	6	135	75	19	54	25	13	1.3
	5.3T	5.3	8	160	90	23	70	34	16.5	2.33
	8T	8	10	180	100	27	85	40	19	3.7
	14T	14	13	200	110	33	115	50	23	6.5
	21.2T	21.2	16	260	140	36	140	65	27	10.1
	33.6T	33.6	19/20	305	190	50	180	90	33	22.8
	39.9T	39.9	22	305	190	50	180	100	36	26

破断拉力是工作拉力的5倍。
