二位三通直动式高频阀

图片仅供参考

二位三通直动式高频阀

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

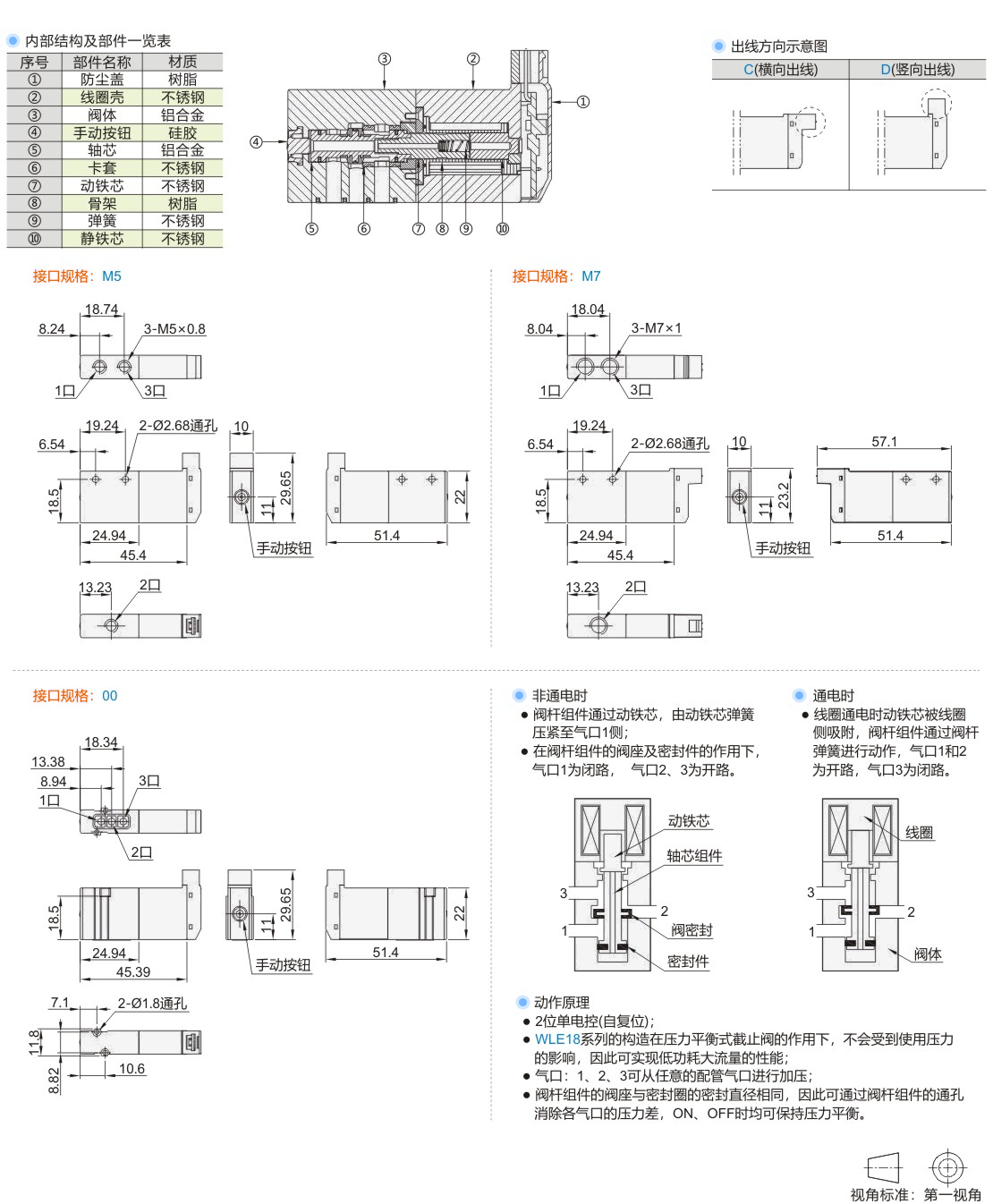

产品详情
文档下载

代码	气口/位置数	主体材质	使用流体	类型
JT-UIVDM	二位三通	铝合金	压缩空气，真空气体	直动式 ● MHV系列

使用流体为真空气体时，产品需要配合WEX31真空过滤器使用。

选型参数

选型表

型号		流量 (L)	功率 (W)	线路规格	出线方向
代码	接口规格	流量 (L)	功率 (W)	线路规格	出线方向
JT-UIVDM	M5(接口规格M5×0.8) 00(三口朝一侧，底接式)	120	5.2	L2(DC24V，线长300mm) L3(DC24V，线长1000mm)	C(横向出线) D(竖向出线)
	M5(接口规格M5×0.8) 00(三口朝一侧，底接式)	120						M7(接口规格M7×1) 00(三口朝一侧，底接式)	160
	190	17

性能参数与电气规格

流量(L)								120			160			190
功率(W) (DC24V下)					启动功率			5.2						17
功率(W) (DC24V下)					保持功率			1.2						1.5
响应时(ms) (0.5Mpa气压下)					NO(开启)			3.5			4.2			2.2
响应时(ms) (0.5Mpa气压下)					NC(关闭)			2.5						2.2
最高频率(Hz)								120			100			250
最高使用压力(Mpa)								0.7
最低使用压力(Mpa)								低真空:-0.1
耐压力(Mpa)								1.05(低真空:-0.1)
最高工作压力差(Mpa)								0.7
环境温度(°C)								5~60(不得冻结)
流体温度(°C)								5~60
给油								不可
耐振动(m/s²)								50以下
耐冲击(m/s²)								300以下

给油后性能会降低。无法在腐蚀性气体环境下使用。

电气规格

额定电压	持续通电率	电压波动范围	绝缘等级
DC24V	连续	±10%	B
