挡块

衬套材质

衬套类型

选型参数

导柱直径D(mm) *

总长L(mm) *

导套长度B(mm) *

弹簧长度F(mm) *

40~190/10

图片仅供参考

钢球导柱组件（压入型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / 导柱/导套	材质 / 钢球	材质 / 钢球保持架	材质 / 挡块	材质 / 弹簧	硬度 / 导柱	硬度 / 导套	硬度 / 钢球	表面处理 / 挡块	类型
JT-JAQXO	高刚性	SUJ2	SUJ2	A5056	—	SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	—	压入型 ● 无挡块
JT-JAQXL	标准型	SUJ2	SUJ2	A5056	—	SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	—	压入型 ● 无挡块
JT-JAQXX	高刚性	SUJ2	SUJ2	聚缩醛	—	SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	—	压入型 ● 无挡块
JT-JAQXM	标准型	SUJ2	SUJ2	聚缩醛	—	SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	—	压入型 ● 无挡块
JT-JAQQG	高刚性	SUJ2	SUJ2	A5056		SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	发黑	压入型 ● 可动挡块
JT-JAQDG	标准型	SUJ2	SUJ2	A5056		SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	发黑	压入型 ● 可动挡块
JT-JAQFS	高刚性	SUJ2	SUJ2	聚缩醛		SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	发黑	压入型 ● 可动挡块
JT-JAQUS	标准型	SUJ2	SUJ2	聚缩醛		SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	发黑	压入型 ● 可动挡块
JT-JAQQQ	高刚性	SUJ2	SUJ2	A5056		SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	发黑	压入型 ● 固定挡块
JT-JAQQL	标准型	SUJ2	SUJ2	A5056		SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	发黑	压入型 ● 固定挡块
JT-JAQQF	高刚性	SUJ2	SUJ2	聚缩醛		SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	发黑	压入型 ● 固定挡块
JT-JAQQM	标准型	SUJ2	SUJ2	聚缩醛		SWP-B	58 HRC ~ 高频淬火 (深度1.5 ~2.0mm)	58HRC ~	62~67 HRC	发黑	压入型 ● 固定挡块

高刚性钢球导柱组件(使用的高刚性钢球衬套)的钢球数约为标准型钢球导柱组件的1.6倍，以低成本实现了接近于滑动导柱的刚性。

导柱端面有中心孔，孔径Ø2~Ø5，深度5~6。

选型参数

选型表

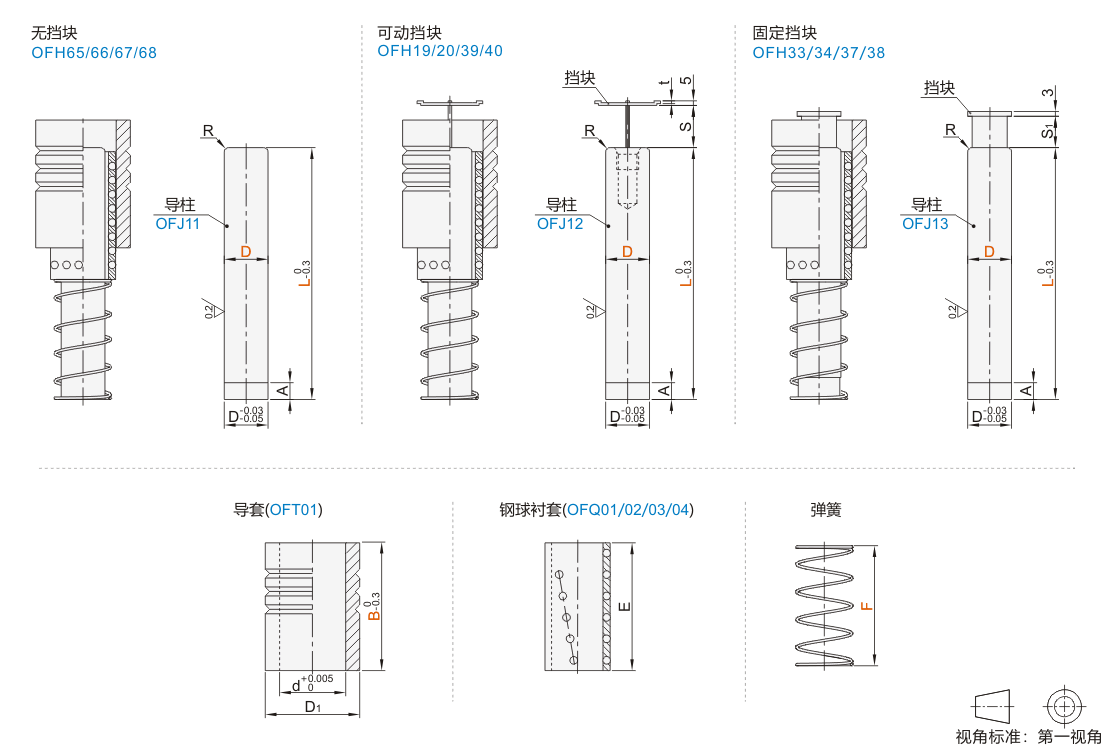

型号			L	B	F 最小单位10	E	A	R	t	d	D1
代码	D		L	B	F 最小单位10	E	A	R	t	d	D1
(高刚性) 无挡块 JT-JAQXO JT-JAQXX 可动挡块 JT-JAQQG JT-JAQFS 固定挡块 JT-JAQQQ JT-JAQQF (标准型) 无挡块 JT-JAQXL JT-JAQXM 可动挡块 JT-JAQDG JT-JAQUS 固定挡块 JT-JAQQL JT-JAQQM	20	+0.020 +0.015	100 110 120 130 140 150 160 170 180	50	40 ~ 140	50	4	2.0	1.6	26	37	0 -0.007
	22		120 130 140 150 160 170 180	50	40 ~ 140	50		3.0		28	40
	22		120 130 140 150 160 170 180	60	40 ~ 140	60				28	40
	25		120 130 140 150 160 170 180	60	40 ~ 150	60				31	45
	25		120 130 140 150 160 170 180	80	40 ~ 150	75				31	45
	28	+0.025 +0.020	140 150 160 170 180 190 200	60	50 ~ 150	60	5	3.5		36	50
	28		140 150 160 170 180 190 200	80	50 ~ 150	75				36	50
	32		160 170 180 190 200 220 240	80	70 ~ 190	75				40	55	0 -0.008
	32		160 170 180 190 200 220 240	100	70 ~ 190	90				40	55
	38	+0.030 +0.025	180 190 200 220 240 260	80	80 ~ 190	75	6	4.0	2.0	48	64
	38		180 190 200 220 240 260	100	80 ~ 190	90				48	64
	45		180 190 200 220 240 260	100	80 ~ 190	90				55	74
	45		180 190 200 220 240 260	120	80 ~ 190	110				55	74
	50	+0.035 +0.030	200 220 240 260	100	80 ~ 190	90	7	5.0		60	83	0 -0.010
	50		200 220 240 260	120	80 ~ 190	110				60	83
	60		200 220 240 260	100	80 ~ 190	90				70	95
	60		200 220 240 260	120	80 ~ 190	110				70	95

E	S	S1
50	0~19	15
60	0~23	20
75	0~30	25
90	0~37	30
110	0~47	35
