内六角圆柱头法兰螺钉

图片仅供参考

内六角圆柱头法兰螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	强度等级	类型
JT-YBMLD	粗牙	SUS304	A2-70	法兰型 ● 全牙
JT-YBMLU	粗牙	SUS304	A2-70	法兰带齿型 ● 全牙

选型参数

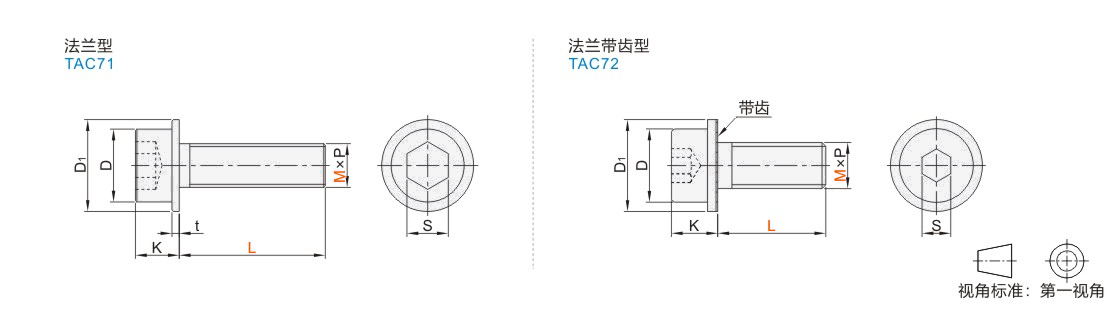

JT-YBMLD(法兰型）

型号		L	P 螺距	D	D1	K	S	t
代码	M	L	P 螺距	D	D1	K	S	t
JT-YBMLD	5	8 10 12 14 16 18 20 25 30 35 40	0.8	8	11	6	4	1.2
	6	50	1	10	12.6	6	5	1.5
	8	15 16 20 25 30 35 40 50	1.25	13	17	8	6	2
	10	16 20 25 30 35 40 45 50 55 60	1.5	16	21	10.8	8	2.2

JT-YBMLU(法兰带齿型）

型号		L	P 螺距	D		D1		K		t		S
代码	M	L	P 螺距	max	min	max	min	max	min	max	min	S
JT-YBMLU	5	8 10 12 14 16 18 20 25 30 35 40	0.8	8	7.72	11	10.7	5	4.82	1.2	1	4
	6	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60	1	10	9.7	12.6	12.3	6	5.7	1.5	1.3	5
	8	12 15 16 20 25 30 35 40 45 50	1.25	13	12.7	16	15.7	8	7.7	2	1.8	6
	10	16 20 25 30 35 40 45 50 55 60	1.5	16	15.7	20	19.7	10	9.7	2.2	2	8
	12	20 25 30 35 40 45 50 55 60	1.75	18	—	24	一	12	一	2.4	一	10
