平皮带滑轮薄壁圆弧型

图片仅供参考

平皮带滑轮薄壁圆弧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	材质	材质	表面处理
JT-VZASU	薄壁型	圆弧型	铝合金	—
JT-VZASQ	薄壁型	圆弧型	铝合金	本色阳极氧化
JT-VZAUU	薄壁型	带肋槽直柱型	铝合金	—
JT-VZAUQ	薄壁型	带肋槽直柱型	铝合金	本色阳极氧化

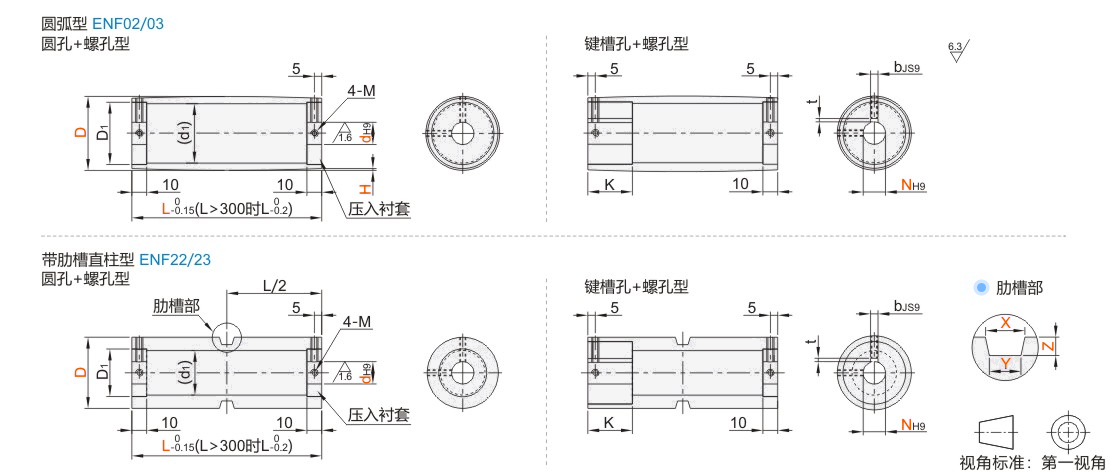

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
d1尺寸仅供参考，不影响惰轮使用。

键槽尺寸 N: 新JIS(B1301)键槽尺寸表

NH9				bJS9					t
8		+0.036 0		3		±0.0125			1.4	+0.1 0
10				3		±0.0125			1.4
K10				4		±0.0150			1.8
12		+0.043 0		4					1.8
15		+0.043 0		5					2.3
20		+0.052 0		6					2.8
25				8		±0.0180			3.3	+0.2 0
30				8
35		+0.062 0		10
40				12		±0.0215
50				14		±0.0215			3.8

选型参数

圆弧型

型号		dH9	NH9	最小单位1	H		K	(d1)	D1	M
代码	D	圆孔+螺孔型	键槽孔+螺孔型	L	L=100~300	L=301~500	K	(d1)	D1	M
JT-VZASU JT-VZASQ	18	8	—	100~500	0.3 0.5 0.8	0.5 0.8 1.0 1.2	—	10	12	M3
	28	8	8				25	20	22	M3
		10	10·K10				25
		12	12				30
		15	—				—			M4
	38	12	12				30	30	32	M3
		15	15							M4
		20	20							M5
		25	—				—			M6
	48	15	15				30	40	42	M4
		20	20							M5
		25	25							M6
		30	30							M4
	58	20	20					50	52	M5
		25	25							M6
		30	30							M6
		35	35							M8
	78	25	25					70	72	M6
		30	30							M6
		35	35							M8
		40	40
		50	50

当选键槽孔+螺孔的轴孔直径10、键槽宽4.0mm(高1.8mm)的规格时，请指定K10。

带肋槽直柱型

型号		dH9	NH9	最小单位1	最小单位0.1			K	(d1)	D1	M
代码	D	圆孔+螺孔型	键槽孔+螺孔型	L	X	Y	Z	K	(d1)	D1	M
JT-VZAUU JT-VZAUQ	38	12	12	100~500	7.0~15.0	5.0~12.0	4.0~6.0	30	20	22	M3
	38	15	—					—	20	22	M4
	48	15	15					30	30	32	M4
		20	20					30			M5
		25	—					—			M6
	58	20	20					30	40	42	M5
		25	25								M6
		30	30								M6
		35	—					—			M8
	78	25	25					30	60	62	M6
		30	30								M6
		35	35								M8
		40	40
		50	50
