法兰型带座轴承（单轴承，标准型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座
JT-XAAOD	类型 / 圆法兰	钢	S45C	发黑
JT-XAAXD	类型 / 方法兰	钢	S45C	发黑
JT-XAALD	类型 / 对边法兰	钢	S45C	发黑
JT-XAAOU	类型 / 圆法兰	钢	S45C	喷细砂无电解镀镍
JT-XAAXU	类型 / 方法兰	钢	S45C	喷细砂无电解镀镍
JT-XAALU	类型 / 对边法兰	钢	S45C	喷细砂无电解镀镍
JT-XAAOQ	类型 / 圆法兰	钢	A2017	喷细砂本色阳极氧化
JT-XAAXQ	类型 / 方法兰	钢	A2017	喷细砂本色阳极氧化
JT-XAALQ	类型 / 对边法兰	钢	A2017	喷细砂本色阳极氧化
JT-XAAOF	类型 / 圆法兰	不锈钢	A2017	喷细砂本色阳极氧化
JT-XAAXF	类型 / 方法兰	不锈钢	A2017	喷细砂本色阳极氧化
JT-XAALF	类型 / 对边法兰	不锈钢	A2017	喷细砂本色阳极氧化
JT-XAAOX	类型 / 圆法兰	不锈钢	SUS304	—
JT-XAAXX	类型 / 方法兰	不锈钢	SUS304	—
JT-XAALX	类型 / 对边法兰	不锈钢	SUS304	—

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

由于B尺寸为负公差，因此轴承可能会突出0 . 1~0.2。

无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

选型参数

选型表

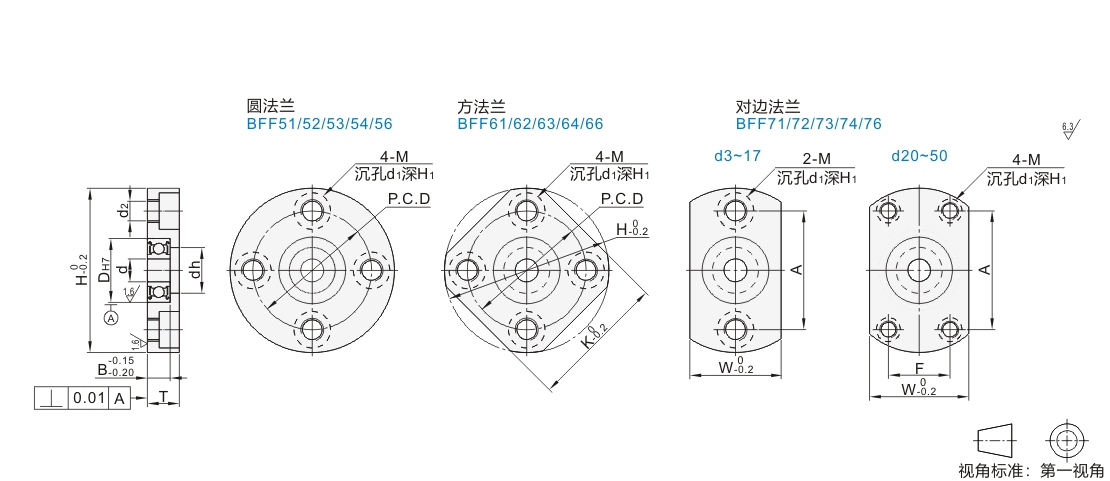

型号			d	DH7		B	H	W	T	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
代码	轴承型号	密封圈	d	DH7		B	H	W	T	dh	P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
圆法兰 JT-XAAOD JT-XAAOU JT-XAAOQ JT-XAAOF JT-XAAOX 方法兰 JT-XAAXD JT-XAAXU JT-XAAXQ JT-XAAXF JT-XAAXX 对边法兰 JT-XAALD JT-XAALU JT-XAALQ JT-XAALF JT-XAALX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	3	10	+0.015 0	4	33	16	6	7	24	27	24	—	M4 (3.3)	6.5	3.6
	624		4	13	+0.018 0	5	35	18	7	9	26	28	26		M4 (3.3)	6.5	3.6
	605		5	14			36	20		10	26	30	26		M5 (4.3)	8	4.6
	625		5	16			38	22		12	28	31	28
	606		6	17		6	39	23	8	13	29	32	29
	626		6	19	+0.021 0	6	41	25	8	15	31	34	31
	678		8	12	+0.021 0	3.5	34	18	6	10	25	27	25		M4(3.3)	6.5	3.6
	698			19	+0.021 0	6	41	25	8	15	31	34	31		M5 (4.3)	8	4.6
	608			22		7	45	29	9	18	35	36	35
	628			24		8	47	32	10	20	37	37	37
	6700		10	15	+0.018 0	4	37	22	7.5	12	27	30	27
	6800			19	+0.021 0	5	41	25	7.5	15	31	34	31
	6900			22		6	45	29	8	19	35	36	35
	6000			26		8	50	34	10	22	40	39	40
	6200			30		9	54	38	11	24	44	42	44
	6701		12	18	+0.018 0	4	40	25	7.5	15	30	31	30
	6801			21	+0.021 0	5	44	29	7.5	17	34	35	34
	6901			24		6	48	31	8	21	38	38	38
	6001			28		8	52	36	10	24	42	40	42
	6201			32	+0.025 0	10	56	40	12	26	46	43	46
	6702		15	21	+0.021 0	4	44	29	7.5	18	34	35	34
	6802			24		5	47	32	7.5	20	37	37	37
	6902			28		7	57	37	9	25	45	45	45		M6 (5.2)	9.5	5.6
	6002			32	+0.025 0	9	60	40	11	28	48	46	48
	6202			35	+0.025 0	11	64	44	13	29	52	49	52
	6803		17	26	+0.021 0	5	50	34	7.5	22	40	39	40		M5(4.3)	8	4.6
	6903			30	+0.021 0	7	60	38	9	27	48	46	48		M6 (5.2)	9.5	5.6
	6003			35	+0.025 0	10	66	44	12	31	54	50	54
	6203			40	+0.025 0	12	72	50	14	34	60	54	60
	6704		20	27	+0.021 0	4	51	35	7.5	23	41	39	32	25	M5(4.3)	8	4.6
	6804			32	+0.025 0	7	60	40	9	28	48	46	38	29	M6(5.2)	9.5	5.6
	6904			37		9	69	47	11	34	56	54	51	24	M8 (6.8)	11	6.6
	6004			42		12	77	54	14	36	64	59	56	32
	6204			47		14	81	58	16	40	68	62	59	34
	6805		25	37		7	69	47	11	34	56	54	51	24
	6905			42		9	77	54	11	36	64	59	56	32
	6005			47		12	88	58	14	41	72	67	63	36	M10 (8.5)	14	8.8
	6205			52	+0.030 0	15	94	64	17	45	78	72	68	39	M10 (8.5)	14	8.8
	6806		30	42	+0.025 0	7	77	54	11	36	64	59	56	32	M8(6.8)	11	6.7
	6906			47	+0.025 0	9	88	58	13	41	72	67	63	36	M10 (8.5)	14	8.8
	6006			55	+0.030 0	13	96	66	15	48	80	73	70	40
	6206			62		16	104	74	18	55	88	79	77	44
	6007		35	62		14	104	74	16	55	88	79	75	44
	6207		35	72		17	126	88	21	64	105	95	92	51	M12(10.5)	17.5	11.2
	6008		40	68		15	114	82	17	60	96	85	80	54	M10(8.5)	14	8.8
	6208		40	80		18	134	96	22	74	113	102	98	56	M12 (10.5)	17.5	11.2
	6010	ZZ (双盖式)	50	80		16	134	96	20	74	113	__	98	56
	6210	ZZ (双盖式)	50	90	+0.035 0	20	147	110	24	83	126	__	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为67开始的型号及623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
