六角支柱 一端内螺纹一端外螺纹
图片仅供参考
收藏 分享

六角支柱 一端内螺纹一端外螺纹

产品属性： 结构类型 单件 支柱形状 六角支柱 种类筛选 支柱
产品型号： 请点击左侧选项进行选型
代码代码分类材质表面处理
JT-PXXSD一端内螺纹型SS400—
JT-PXXDD一端外螺纹型SS400—
JT-PXXSU一端内螺纹型SS400发黑
JT-PXXDU一端外螺纹型SS400发黑
JT-PXXSQ一端内螺纹型SS400无电解镀镍
JT-PXXDQ一端外螺纹型SS400无电解镀镍
JT-PXXSX一端内螺纹型SUS304—
JT-PXXDX一端外螺纹型SUS304—
L公差
8~300±0.2
300.5~620±0.3
620.5~1020±0.4

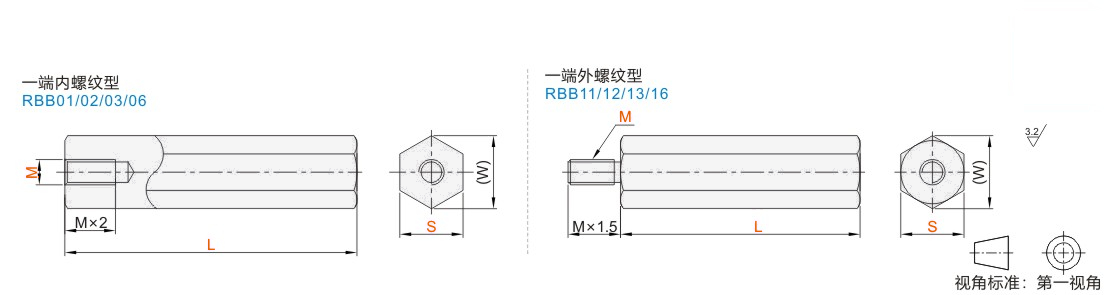

选型参数

选型表

型号最小单位0.5M
(W)
代码SL

一端内螺纹型
JT-PXXSD
JT-PXXSU
JT-PXXSQ
JT-PXXSX


一端外螺纹型
JT-PXXDD
JT-PXXDU
JT-PXXDQ
JT-PXXDX

5 8.0~60.02 2.6 (3)5.8
6 15.0~60.0 3 46.9
7 15.0~160.0 3 48.1
8 20.0~260.0 3 4 59.2
10 20.0~360.0 4 5 611.5
12 25.0~420.0 4 5 6 813.9
13 30.0~420.0 4 5 6 815.0
14 35.0~520.0 4 5 6 8 1016.2
17 35.0~520.0 5 6 8 1019.6
19 45.0~520.0 5 6 8 10 1221.9
24 65.0~620.0 5 6 8 10 12 16 2027.7
27 65.0~820.0 5 6 8 10 12 16 2031.2
30 65.0~1020.0 5 6 8 10 12 16 20 2434.6
32 65.0~1020.0 5 6 8 10 12 16 20 2436.9

(  )中数据仅适用于一端外螺纹型。

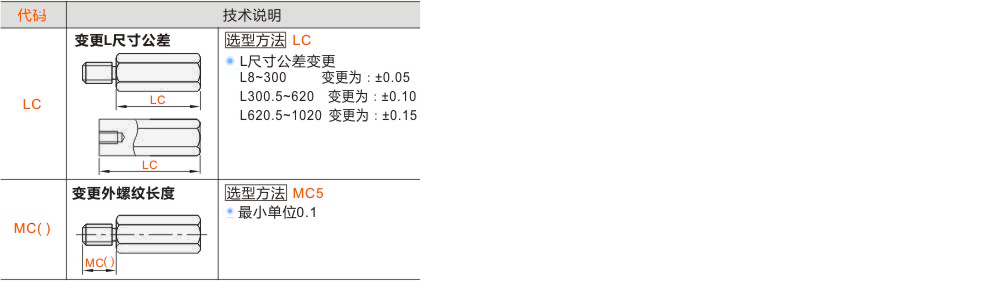

可选加工参数
产品名称
暂未上传文档资料
