WBK型圆法兰重载丝杠支座（固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③④⑥	表面处理 / ①③④⑥	类型
JT-IVUSQ	S45C	发黑	圆法兰型 ● WBK型 ● 固定侧

构成零件

编号	零件名称	数量
①	轴承固定座	1
②	角接触轴承 P4级	1组
③	轴承盖	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1

①②③⑤已组装好，请勿拆解，否则将影响精度。
轴承组已经封入适量锂皂基抗极压润滑脂。
重载型支座用螺母已含有铜垫圈，锁紧时需添加耐落胶。
使用经预压调整后的P4级60°角接触球轴承、最适用于
高精度、高速旋转用途。

选型参数

选型表

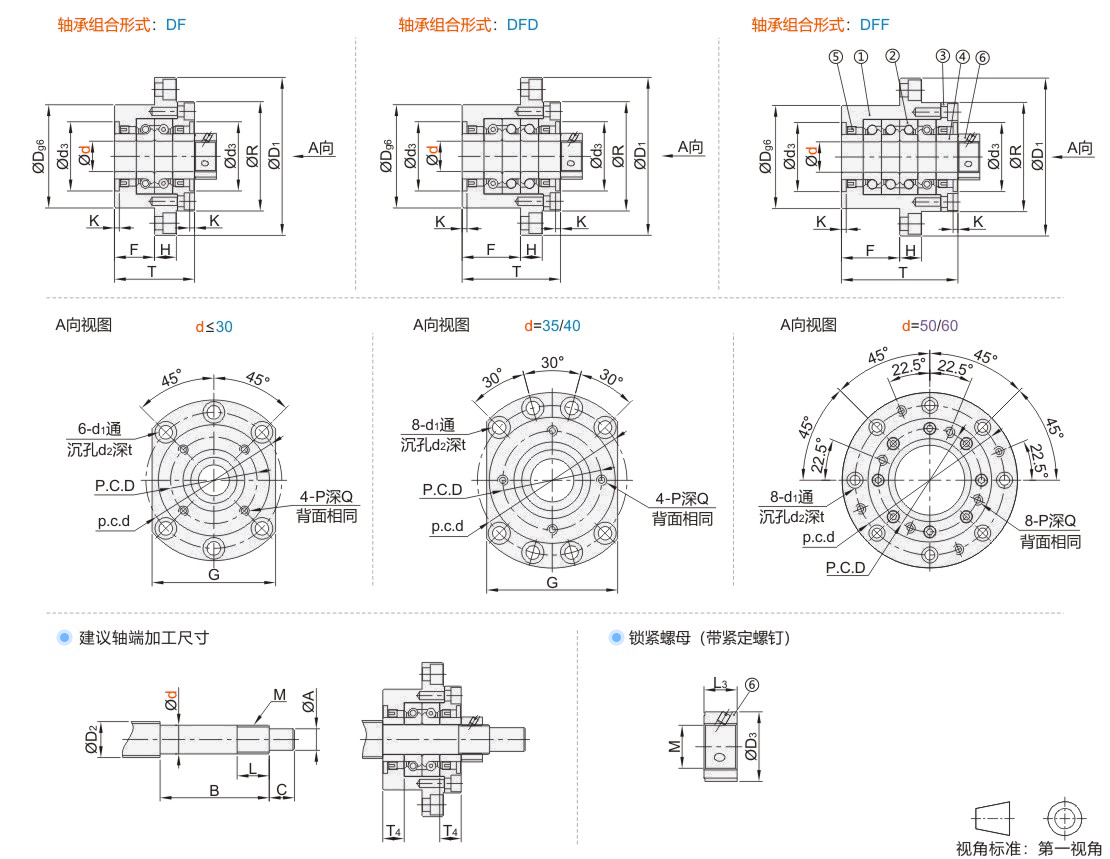

型号		轴承组合形式	ØDg6	ØD1	ØR	T	F	H	G	p.c.d	d1	d2	t	d3	K	P.C.D	P	Q	基本动额定负载 Ca(N)	轴向界限负载(N)	预压负荷参考值 (N)	轴向刚性参考值 (N.μm)	允许转速 (r/min)	锁紧螺母			重量 (kg)	建议轴端加工尺寸							间隔环长度
代码	d																							锁紧螺母				搭配丝杠轴径 ØD2	轴端部外径 Ød		轴端部加工尺寸				间隔环长度
代码	d																							M	ØD3	L3		搭配丝杠轴径 ØD2	轴端部外径 Ød		ØA	B	C	L	T4
JT-IVUSQ	17	DF	70	106	72	60	32	15	80	88	9	14	8.5	45	3	58	M5	10	23000	26600	1450	630	6900	M17×1	32	16	2	20/25	17	-0.004 -0.017	15	81	23	23	15
	20	DF	70	106	72	60	32	15	80	88	9	14	8.5	45	3	58	M5	10	23000	26600	1450	630	6900	M20×1	38	16	2	25/28/30	20	-0.005 -0.020	17	81	25	23	15
	25	DF	85	130	90	66	33	18	100	110	11	17	11	57	4	70	M6	12	29900	40500	2280	850	5200	M25×1.5	38	18	3.27	30/32/36	25	-0.005 -0.020	20	89	30	26	18
		DFD				81	48												48500	81500	3100	1250					3.81					104
		DFF				96	48												48500	81500	4500	1680					4.46					119
	30	DF				66	33												30500	43000	2400	890	4900	M30×1.5	45		3.18	36/40	30	-0.005 -0.020	25	89	38
		DFD				81	48												50000	86000	3260	1310					3.7					104
		DFF				96	48												50000	86000	4750	1760					4.3					119
	35	DF	95	142	102	66	33		106	121				69		80			32500	50000	2750	1030	4100	M35×1.5	52	18	3.79	40/45/50	35	-0.006 -0.025	30	92	45	30
		DFD				81	48												53000	100000	3740	1500					4.45					107
		DFF				96	48												53000	100000	5490	2060					5.21					122
	40	DF				66	33												33500	52000	2860	1080	4100	M40×1.5	58	20	3.65	50/55	40	-0.006 -0.025	35	92	50
		DFD				81	48												54000	104000	3900	1590					4.27					107
		DFF				96	48												54000	104000	5730	2150					5					122
	50	DF	130	180	140	76	36	23	—	160	11	18	11	93	5	118	M8	15	66000	104000	4650	1410	3000	M50×1.5	70	20	8.93	63	50	-0.008 -0.018	45	96	60	35	18
		DFD				96	56												107000	208000	6320	2100					10.09					116
		DFF				116	56												107000	208000	9300	2820					11.46					136
	60	DFD	150	200	160	116	69	22		180				105	8	135		20	70500	123000	7410	2470	2500	M60×1.5	80	22	13.78	80	60	-0.009 -0.029	55	122	80	45	20
	60	DFF	150	200	160	136	69	22		180				105	8	135		20	115000	246000	10900	3320	2500	M60×1.5	80	22	15.8	80	60	-0.009 -0.029	55	142	80	45	20
