双轴承底部安装带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座
JT-VXQDUD	类型 / 高度h选择型	钢	S45C	发黑
JT-VXQDQD	类型 / 高度h指定型	钢	S45C	发黑
JT-VXQDFD	类型 / 尺寸自由指定型	钢	S45C	发黑
JT-VXQDUU	类型 / 高度h选择型	钢	S45C	喷细砂无电解镀镍
JT-VXQDQU	类型 / 高度h指定型	钢	S45C	喷细砂无电解镀镍
JT-VXQDFU	类型 / 尺寸自由指定型	钢	S45C	喷细砂无电解镀镍
JT-VXQDUQ	类型 / 高度h选择型	钢	A2017	喷细砂本色阳极氧化
—	类型 / 高度h指定型	钢	A2017	喷细砂本色阳极氧化
JT-VXQDFQ	类型 / 尺寸自由指定型	钢	A2017	喷细砂本色阳极氧化
JT-VXQDUF	类型 / 高度h选择型	不锈钢	A2017	喷细砂本色阳极氧化
—	类型 / 高度h指定型	不锈钢	A2017	喷细砂本色阳极氧化
—	类型 / 尺寸自由指定型	不锈钢	A2017	喷细砂本色阳极氧化
JT-VXQDUX	类型 / 高度h选择型	不锈钢	SUS304	—
—	类型 / 高度h指定型	不锈钢	SUS304	—
JT-VXQDFX	类型 / 尺寸自由指定型	不锈钢	SUS304	—

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级
由于B尺寸为负公差，因此轴承可能会突出0.1~0.2。
无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

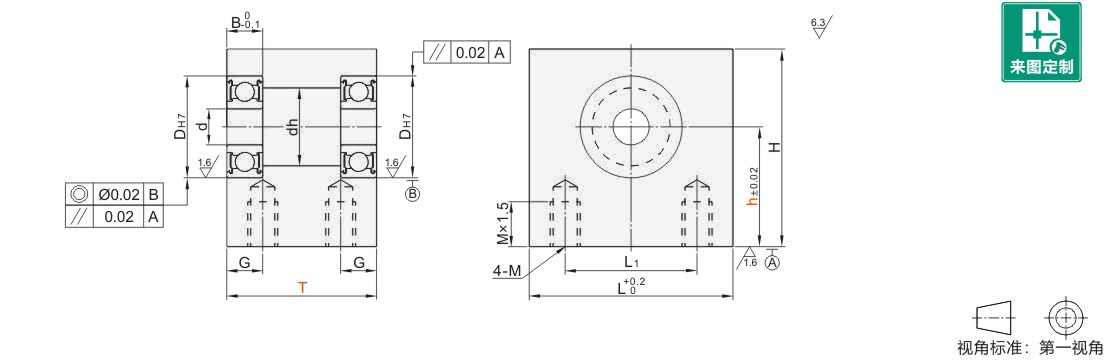

选型参数

选型表

型号			宽度T		高度h		d	DH7		dh	B	H	L	L1	G	M
代码	轴承型号	密封圈	选择型	指定型最小单位0.5	选择型	指定型最小单位1	d	DH7		dh	B	H	L	L1	G	M
高度h 选择型 JT-VXQDUD JT-VXQDUU JT-VXQDUQ JT-VXQDUF JT-VXQDUX 高度h 指定型 JT-VXQDQD JT-VXQDQU 尺寸自由指定型 JT-VXQDFD JT-VXQDFU JT-VXQDFQ JT-VXQDFX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	15 22 30	15~40	10 15 20 25	10~30	3	10	+0.015 0	7	4	h+8.8	20	10	5	M4
	624						4	13	+0.018 0	9	5	h+10.8	22	14
	605						5	14		10		h+10.8	24	16
	625		20 25 30	15~50	15 20 25 30	15~30	5	16		12		h+11 .8	28	16
	606		22 30 35	22~50			6	17		13	6	h+12 .8	34	22	6	M5
	626						6	19	+0.021 0	15	6	h+13.8	36	24
	608						8	22		18	7	h+14 .8	38	26
	628				20 25 30	20~30	8	24		20	8	h+15 .8	34	22
	6900		25 30 40	20~50	20 25 30 40	20~40	10	22		19	6	h+14 .8	32	20
	6000		25 30 40					26		22	8	h+16.8	38	26
	6200		30 40 45					30		24	9	h+18.8	40	28
	6901		25 30 40				12	24		21	6	h+15 .8	36	24
	6001		25 30 40					28		24	8	h+17 .8	40	28
	6201		30 40 45	25~60				32	+0.025 0	26	10	h+19.8	42	30
	6902		20 25 50	20~60	25 30 40 50	25~50	15	28	+0.021 0	25	7	h+17 .8	42	30
	6002		30 40 50	25~60				32	+0.025 0	28	9	h+19.8	50	36	7	M6
	6202		35 40 50					35	+0.025 0	29	11	h+21 .8	44	30
	6903		25 40 50				17	30	+0.021 0	27	7	h+18.8	42	30
	6003		30 40 50					35	+0.025 0	31	10	h+21 .8	50	36
	6203		35 40 50	25~70				40		34	12	h+23.8	48	36
	6904		35 40 50	25~70	30 40 50 60	30~60	20	37		34	9	h+22 .8	45	31
	6004		40 45 50	30~80				42		36	12	h+24 .8	54	38	8	M8
	6204		40 45 50					47		40	14	h+27 .8	60	44
	6005		35 40 60				25	47		41	12	h+27 .8	62	46
	6205		40 45 60	40~90	40 50 60 80	40~80	25	52	+0.030 0	45	15	h+30.8	70	50	10	M10
	6006		40 50 60	40~90			30	55		48	13	h+31 .8	74	54
	6206		45 50 60	40~ 100			30	62		55	16	h+35 .8	82	62

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

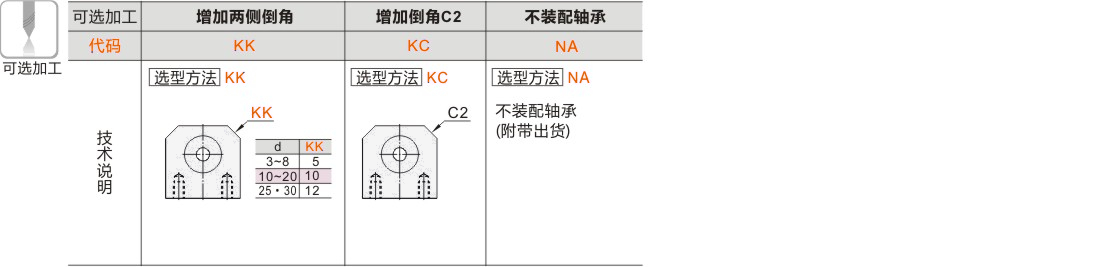

可选加工参数

暂未上传文档资料
