产品详情
文档下载

代码	材质	颜色	类型
JT-QAMDM	PA6	黑色	平型 ● 螺钉隐藏安装型
JT-QAMDG	POM	黑色	平型 ● 螺钉型
JT-QAMQQ	POM	黑色	平型 ● 限位型

选型参数

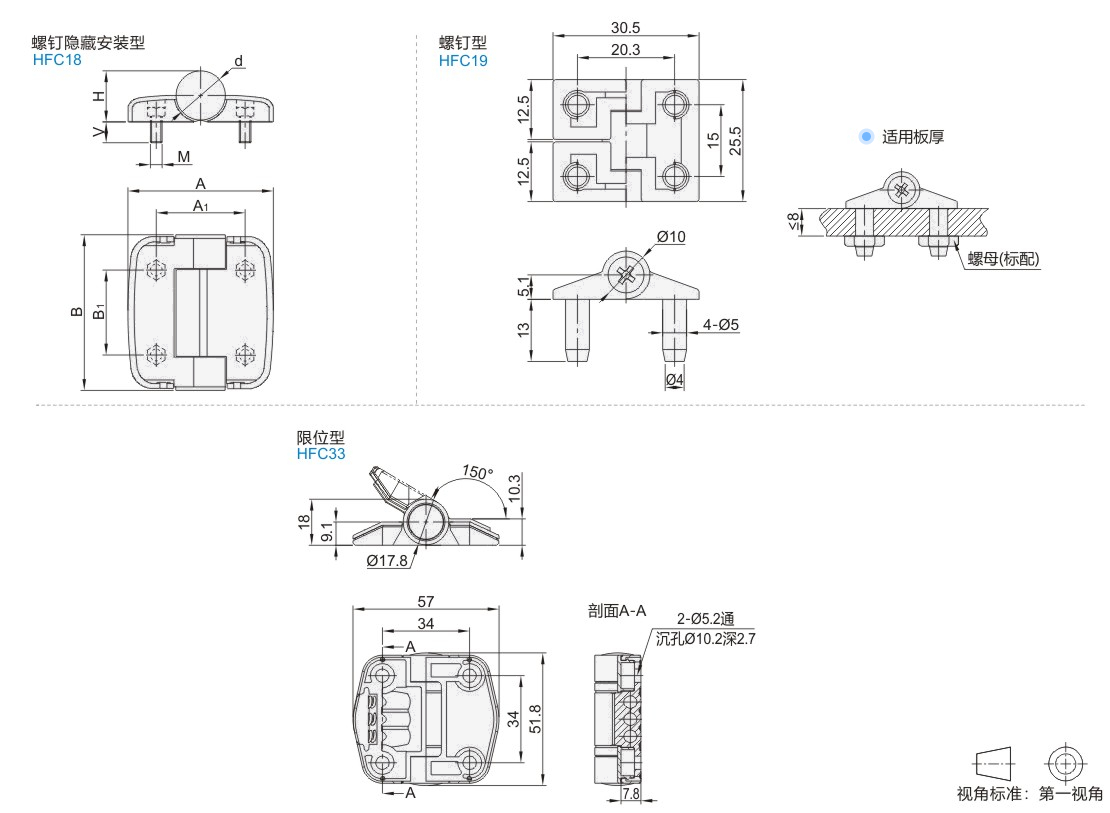

螺钉隐藏安装型

型号							A			B				A1					B1				H					d				M				V				负载 (kg)			参考重量 (kg/pcs)
代码				规格			A			B				A1					B1				H					d				M				V				负载 (kg)			参考重量 (kg/pcs)
JT-QAMDM				45			41			44.5				25					24				14.5					14				M4				10				8			0.018
JT-QAMDM				63			58			62.5				36					36				20.8					20				M4				10				10			0.046

容许负载为使用2个时的数值。

螺钉型

型号											负载 (Kg)					参考重量 (kg/pcs)
代码							规格				负载 (Kg)					参考重量 (kg/pcs)
JT-QAMDG							26				5					0.008

容许负载为使用2个时的数值。

限位型

型号											负载 (Kg)					参考重量 (kg/pcs)
代码							规格				负载 (Kg)					参考重量 (kg/pcs)
JT-QAMQQ							52				5					0.039

容许负载为使用2个时的数值。
