选型参数

D *

螺纹代号 *

快插式万向弯头

图片仅供参考

快插式万向弯头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

选型表

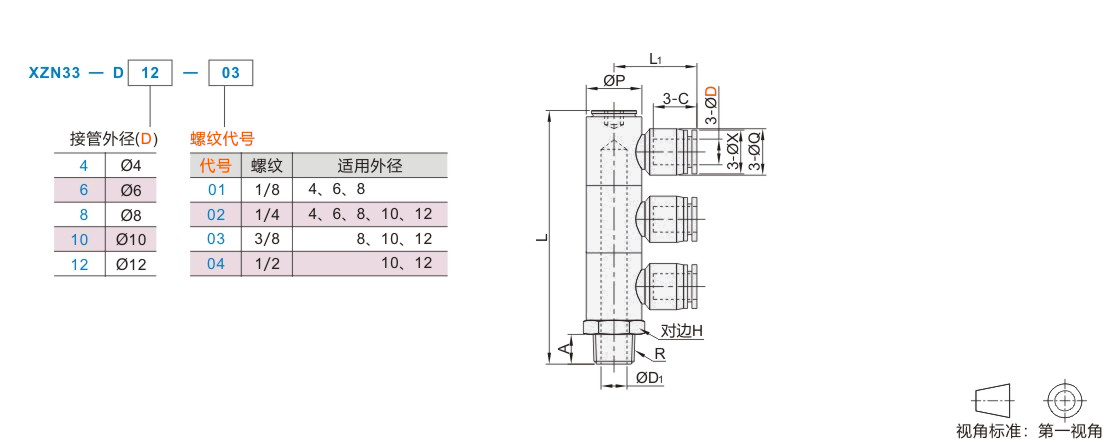

型号 / 代码	型号 / 接管外径D	型号 / 螺纹代号	A	C	D1	H	L	L1	P	Q	R	X	节流孔径	重量(g)
JT-TWZQQ	4	1	7.5	14.9	6	14	59.6	22.5	14	11	R1/8	10	3.5	35.3
JT-TWZQQ	4	2	9.5	14.9	8.3	17	81	24.5	17.8	11	R1/4	10	3.5	54.4
JT-TWZQQ	6	1	7.5	JT-VMPDOCSUZMPNZFZ.5	6	14	59.6	21.6	14	13	R1/8	12	5.3	36.8
JT-TWZQQ	6	2	9.5	JT-VMPDOCSUZMPNZFZ.5	8.3	17	81	23.6	17.8	13	R1/4	12	5.3	67.3
JT-TWZQQ	8	1	7.5	18.3	6	14	59.6	24.5	14	14.8	R1/8	14	7.1	39.3
JT-TWZQQ	8	2	9.5	18.3	8.3	17	81	26.5	17.8	14.8	R1/4	14	7.1	69.7
JT-TWZQQ	8	3	10.5	18.3	11.5	20	83.7	28.5	21.9	14.8	R3/8	14	7.1	103
JT-TWZQQ	10	2	9.5	20.6	8.3	17	81	30	17.8	18.4	R1/4	17	9.3	78.1
JT-TWZQQ	10	3	10.5	20.6	11.5	20	83.7	32	21.9	18.4	R3/8	17	9.3	111
JT-TWZQQ	10	4	13.5	20.6	14	24	88.2	32	27.1	18.4	R1/2	17	9.3	130.3
JT-TWZQQ	12	2	9.5	22.7	8.3	17	81	30.9	17.8	21	R1/4	20	10	83.8
JT-TWZQQ	12	3	10.5	22.7	11.5	20	83.7	32.9	21.9	21	R3/8	20	10	116.3
JT-TWZQQ	12	4	13.5	22.7	14	24	88.2	32.9	27.1	21	R1/2	20	10	135.6
