快插接头直通型/弯型/T型

图片仅供参考

快插接头直通型/弯型/T型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 脱离环部	材质 / 插接管处	类型
JT-TTESD	PBT	PBT	—	等径 ● 直接头
JT-TTEDD	PBT	PBT	—	等径 ● 弯接头
JT-TTEUD	PBT	PBT	黄铜	等径 ● 弯插接头
JT-TTEQD	PBT	PBT	—	等径 ● T型三插接头

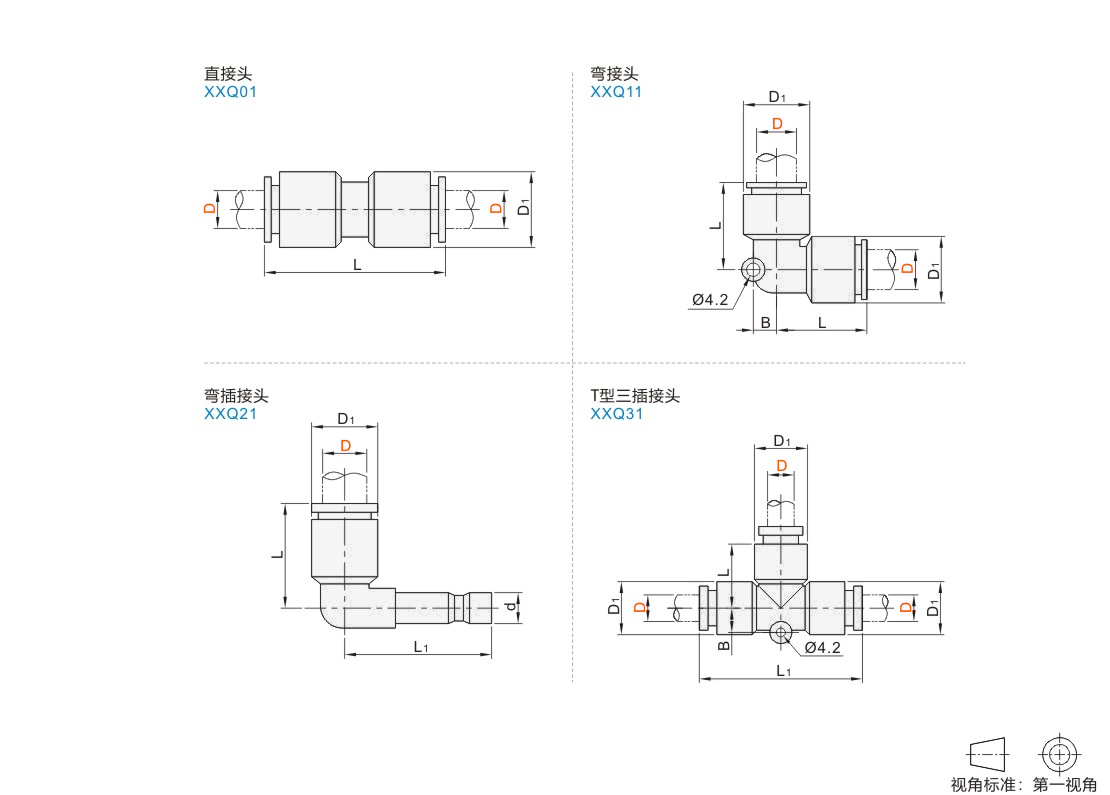

选型参数

直接头

型号		颜色	D1	L
代码	D	颜色	D1	L
JT-TTESD	4	A(白色) B(黑色)	11	32.8
	6		13.2	34.9
	8		16	37.6
	10		19	41.8
	12		21.7	45.2
	16		27.2	52

弯接头

型号		颜色	D1	L	B
代码	D	颜色	D1	L	B
JT-TTEDD	4	A(白色) B(黑色)	10.9	19	4.5
	6		13	20	5.3
	8		JT-VMPDOCSUZMPNZFZ.9	23	6
	10		18.8	26.3	6.8
	12		21.3	27.8	7.5

弯插接头

型号		颜色	D1	L	L1	d
代码	D	颜色	D1	L	L1	d
JT-TTEUD	4	A(白色) B(黑色)	10.9	18.1	29.3	4
	6		13.2	20.2	33.4	6
	8		16	23.2	37.4	8
	10		18.8	27.2	40.8	10
	12		21.4	28.3	43.5	12

T型三插接头

型号		颜色	D1	L	L1	B
代码	D	颜色	D1	L	L1	B
JT-TTEQD	4	A(白色) B(黑色)	10.9	JT-VMPDOCSUZMPNZFZ.3	37.4	6
	6		13	16.1	39	6.7
	8		JT-VMPDOCSUZMPNZFZ.8	19.6	45.6	7.4
	10		18.8	22	52.2	8
	12		21.5	23.8	56.2	9.3
	16		27.2	28.2	67.8	10.8
