外螺纹双轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴承材质	轴材质	类型
JT-XLIUD	SUJ2	SUS303	双轴承 ● 外螺纹 ● 标准型
JT-XLIUU	SUS420	SUS303	双轴承 ● 外螺纹 ● 标准型
JT-XLIQD	SUJ2	SUS303	双轴承 ● 外螺纹 ● 加长型
JT-XLIQU	SUS420	SUS303	双轴承 ● 外螺纹 ● 加长型

螺纹头部可能突出轴承端面，突出长度无法保证，产品请以实物为准。
台阶底部有退刀槽，退刀槽尺寸请以实物为准。

选型参数

选型表

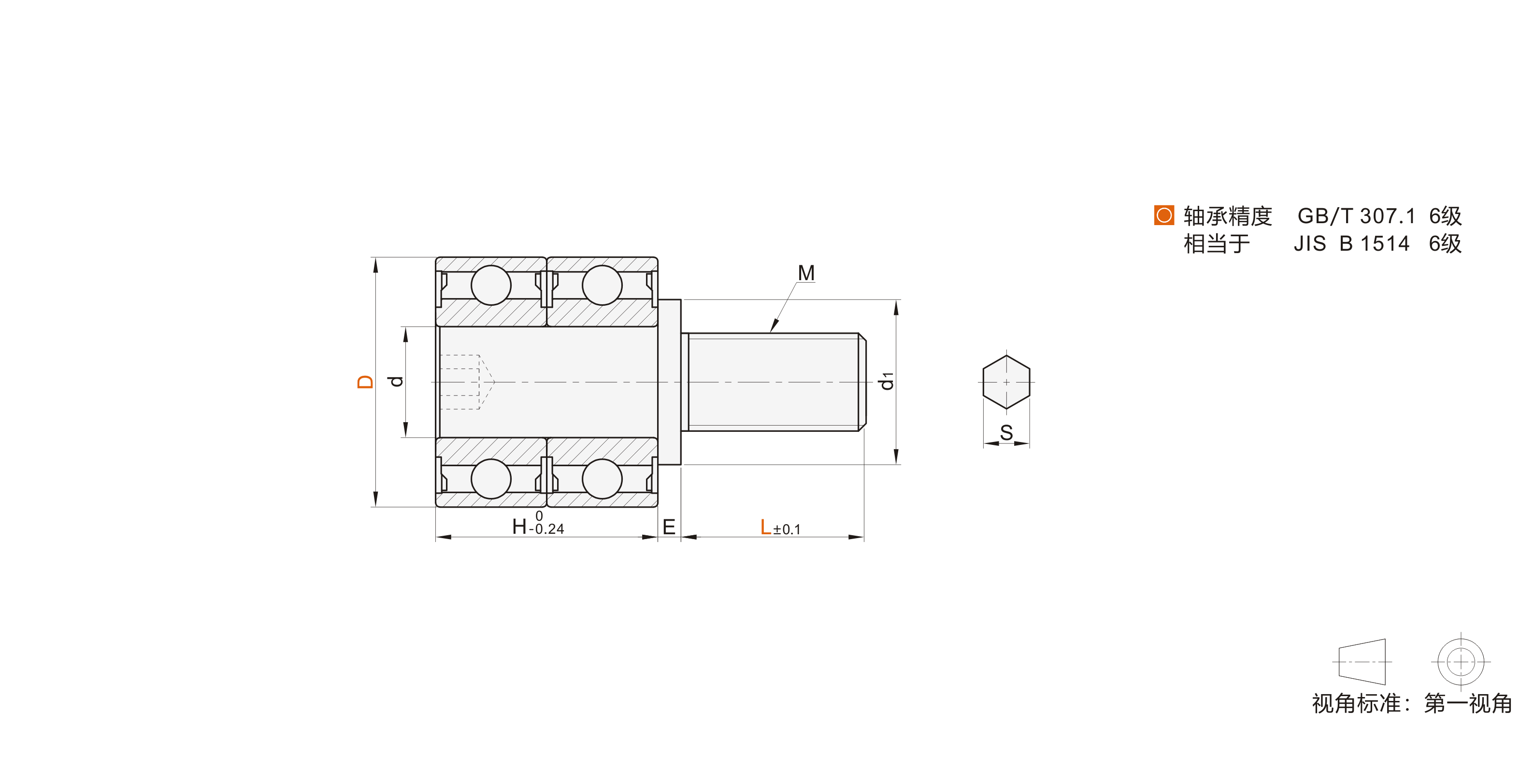

型号			L		d	H	M	E	S	d1	配合轴承
代码	D		标准型	加长型	d	H	M	E	S	d1	配合轴承
标准型 JT-XLIUD JT-XLIUU 加长型 JT-XLIQD JT-XLIQU	6	0 -0.007	4	6	3	5	M3×0.5	1	1.5	4	673ZZ
	7		4	6	3	6			1.5	5	683ZZ
	8		5	8	5	5			2.5	7	675ZZ
	9				4	8	M4×0.7		2	6	684ZZ
	11				4	8			2	6	694ZZ
	11A				5	10			2.5	7	685ZZ
	12				4	8			2	6	604ZZ
	13				4	10			2	6	624ZZ
	15				6		M6×1.0		2.5	9	696ZZ
	16				5		M4×0.7			7	625ZZ
	17		8	12	6	12	M6×1.0			9	606ZZ
	19	0 -0.008			6	12				9	626ZZ
	22				8	14			3	11	608ZZ
	26				10	16		2.5	5	14	6000ZZ
	30				10	18		2		14	6200ZZ
	32	0 -0.009	12	20	15	18	M10×1.5	2.5		17	6002ZZ
	35				15	22		3		17	6202ZZ
	37				20	18		2.5	8	25	6904ZZ
	47				20	28		3	8	25	6204ZZ
	52	0 -0.011			25	30		3	10	30	6205ZZ
