杆端关节轴承内螺纹组装型自润滑

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	杆端 / 材质	杆端 / 表面处理	衬垫 / 材质	内圈 / 材质	内圈 / 热处理	类型
JT-XZMSX	碳钢	镀环保白锌	铜	轴承钢	淬火	内螺纹 ● 外圈滑动表面带保护层 ● 注油式
JT-XZMSD	碳钢	镀环保白锌	铜	轴承钢	淬火	内螺纹 ● 外圈滑动表面带保护层 ● 自润滑
JT-XZMSL	碳钢	镀环保白锌	PTFE（带铜网布）	轴承钢	淬火	内螺纹 ● 外圈滑动表面带保护层 ● 自润滑
JT-XZMSU	SUS304	—	SUS304	SUS440	淬火	内螺纹 ● 外圈滑动表面带保护层 ● 自润滑
JT-XZMSQ	SUS304	—	PTFE	SUS440	淬火	内螺纹 ● 外圈滑动表面带保护层 ● 自润滑

注：JT-XZMSD-SI50T/K-R, JT-XZMSD-SI50T/K-L 内孔公差为h8

选型参数

注油式（POS...）

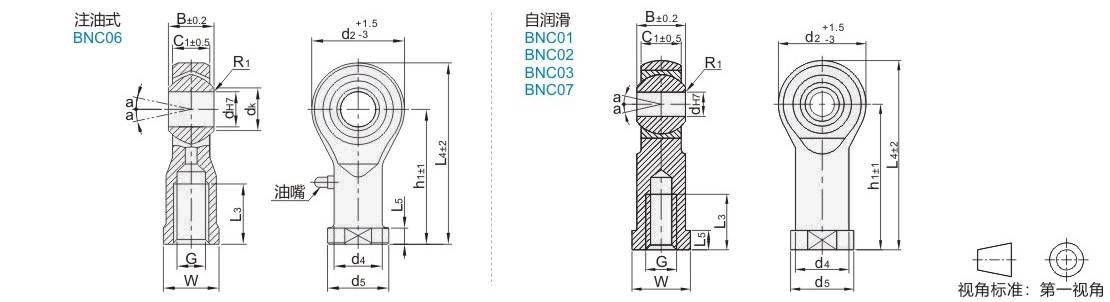

型号		螺纹旋向	d	B	dK	C1	d2	G (6H)	h1	L3 （min）	L4	L5	W	d4	d5	R1	a°≈	静态径向载荷容量(KN)	重量（kg）
代码	轴承规格	螺纹旋向	d	B	dK	C1	d2	G (6H)	h1	L3 （min）	L4	L5	W	d4	d5	R1	a°≈	静态径向载荷容量(KN)	重量（kg）
JT-XZMSX	PHS5	R （右旋） L （左旋）	5	8	7.7	6	16	M5×0.8	27	14	35	4	9	9	11	0.3	13	5.59	0.0165
	PHS6		6	9	9	6.75	18	M6×1.0	30	14	39	5	11	10	13		13	6.68	0.025
	PHS8		8	12	10.4	9	22	M8×1.25	36	17	47	5	14	12.5	16		14	9.8	0.043
	PHS10		10	14	12.9	10.5	26	M10×1.5	43	21	56	6.5	17	15	19	0.6		13.2	0.072
	PHS10-1		10	14	12.9	10.5	26	M10×1.25	43	21	56		17	15	19			13.2	0.072
	PHS12		12	16	15.4	12	30	M12×1.75	50	24	65		19	17.5	22		13	16.7	0.107
	PHS12-1		12	16	15.4	12	30	M12×1.25	50	24	65		19	17.5	22		13	16.7	0.107
	PHS14		14	19	16.9	13.5	34	M14×2.0	57	27	74	8	22	20	25		16	20.6	0.16
	PHS14-1		14	19	16.9	13.5	34	M14×1.5	57	27	74		22	20	25		16	20.6	0.16
	PHS16		16	21	19.4	15	38	M16×2.0	64	33	83		24	22	27		15	25	0.21
	PHS16-1		16	21	19.4	15	38	M16×1.5	64	33	83		24	22	27			25	0.21
	PHS18		18	23	21.9	16.5	42	M18×1.5	71	36	92	10	27	25	31			29.4	0.295
	PHS20		20	25	24.4	18	46	M20×1.5	77	40	100	10	30	27.5	34			34.3	0.38
	PHS22		22	28	25.8	20	54	M22×1.5	84	43	111	12	32	30	38			41.2	0.49
	PHS25		25	31	29.6	22	60	M24×2.0	94	48	124	12	36	33.5	42			72.5	0.75
	PHS28		28	35	32.3	24	66	M27×2.0	103	53	136	14	41	37	46			75	0.98
	PHS30		30	37	34.8	25	70	M30×2.0	110	56	145	15		40	50		17	92.2	1.13
	PHS30-1		30	37	34.8	25	70	M27×2.0	110	56	145	15		40	50		17	92.2	1.13

自润滑（SI...T/K）

型号		螺纹旋向	d	B	C1	d2	G (6H)	h1	L3 （min）	L4	L5	W	d4	d5	R1 （min）	a°≈	额定负荷(KN)		重量（kg）
代码	轴承规格	螺纹旋向	d	B	C1	d2	G (6H)	h1	L3 （min）	L4	L5	W	d4	d5	R1 （min）	a°≈	动负荷	静负荷	重量（kg）
JT-XZMSD JT-XZMSU JT-XZMSQ	SI5T/K*	R （右旋） L （左旋）	5	8	6.5	18.5	M5×0.8	27	10	36.5	4	9	8.5	11	0.3	13	4.6	4.8	0.016
	SI6T/K*		6	9	7	20	M6×1.0	30	12	40.5	5	11	10	13		13	6.1	6.5	0.022
	SI8T/K*		8	12	9	24	M8×1.25	36	16	48.5	5	14	12.5	16		14	8.5	9.5	0.047
	SI10T/K*		10	14	10.5	28.5	M10×1.5	43	20	58	6.5	17	15	19	0.6	13	9.7	12	0.077
	SI10T/K-1		10	14	10.5	28.5	M10×1.25	43	20	58		17	15	19			9.7	12	0.077
	SI12T/K*		12	16	12	32.5	M12×1.75	50	22	66.5		19	17.5	22			10.6	15	0.100
	SI12T/K-1		12	16	12	32.5	M12×1.25	50	22	66.5		19	17.5	22			10.6	15	0.100
	SI14T/K*		14	19	13.5	36	M14×2.0	57	25	75	8	22	20	25		16	17	22	0.160
	SI14T/K-1		14	19	13.5	36	M14×1.5	57	25	75		22	20	25		16	17	22	0.160
	SI16T/K*		16	21	15.5	40	M16×2.0	64	28	85		23	22	27		15	19.7	27	0.220
	SI16T/K-1		16	21	15.5	40	M16×1.5	64	28	85		23	22	27			19.7	27	0.220
	SI18T/K		18	23	16.5	45	M18×1.5	71	32	94.5	10	27	25	31			31.3	35	0.320
	SI20T/K		20	25	18	50	M20×1.5	77	33	102.5	10	30	27.5	34		14	29.8	40	0.420
	SI22T/K		22	28	20	54	M22×1.5	84	37	111	12	32	30	38		15	40.2	48	0.488
	SI25T/K		25	31	22	60	M24×2.0	94	42	125	12	36	33.5	42			44	55	0.540
	SI28T/K		28	35	24	66	M27×2.0	103	51	136	14	41	37	46			52.2	65	0.720
	SI30T/K		30	37	25	70	M30×2.0	110		145	15		40	50		17	60.2	78	0.820
	SI30T/K-1		30	37	25	70	M27×2.0	110		145	15		40	50		17	60.2	78	1.100
JT-XZMSD	SI35T/K		35	43	28	81	M36×2.0	125	56	165.5	17	50	46	58		16	—	—	1.600
	SI40T/K		40	49	33	91	M42×2.0	142	60	187.5	19	55	53	65	1.0	17			2.400
	SI50T/K		50	60	45	117	M48×2.0	160	65	218.5	23	65	65	75	1.0	12			5.000

JT-XZMSQ仅适用带*号规格。

自润滑（NHS...）

型号		螺纹旋向	d	B	C1	d2	G (6H)	h	L3 （min）	L4	L5	W	d4	d5	R1	a°≈	静态径向载荷容量（KN）	重量（kg）
代码	轴承规格	螺纹旋向	d	B	C1	d2	G (6H)	h	L3 （min）	L4	L5	W	d4	d5	R1	a°≈	静态径向载荷容量（KN）	重量（kg）
JT-XZMSL	NHS3	R （右旋） L （左旋）	3	6	4.5	12	M3×0.5	21	10	27	3	7	6.5	8	0.3	10	1.57	0.0065
	NHS4		4	7	5.3	14	M4×0.7	24	12	31	4	8	8	9.5		11	2.25	0.01
	NHS5		5	8	6	16	M5×0.8	27	14	36.5	4	9	9	11		13	3.92	0.0165
	NHS6		6	9	6.75	18	M6×1.0	30	14	39.5	5	11	10	13		13	5	0.025
	NHS8		8	12	9	24	M8×1.25	36	17	49	5	14	12.5	16		14	7.45	0.043
	NHS10		10	14	10.5	28	M10×1.5	46	21	58	6.5	17	15	19	0.6	14	9.41	0.072
	NHS12		12	16	12	32	M12×1.75	50	24	66.5	6.5	19	17.5	22		13	11	0.107
	NHS14		14	19	13.5	38	M14×2.0	57	27	76	8	22	20	25		16	15.2	0.16
	NHS16		16	21	15	40	M16×2.0	64	33	85	8	22	22	27		15	20.2	0.21
	NHS18		18	23	16.5	46	M18×1.5	71	36	94	10	27	25	31			25.2	0.295
	NHS20		20	25	18	50	M20×1.5	77	40	104	10	30	27.5	34			27.8	0.38
