法兰型导向轴支座

图片仅供参考

法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理
JT-SBLSD	加长型·安装孔通孔 / 圆法兰型	S45C	发黑
JT-SBLDD	加长型·安装孔通孔 / 方法兰型	S45C	发黑
JT-SBLUD	加长型·安装孔通孔 / 对边法兰型	S45C	发黑
JT-SBLSU	加长型·安装孔通孔 / 圆法兰型	S45C	喷细砂无电解镀镍
JT-SBLDU	加长型·安装孔通孔 / 方法兰型	S45C	喷细砂无电解镀镍
JT-SBLUU	加长型·安装孔通孔 / 对边法兰型	S45C	喷细砂无电解镀镍
JT-SBLSX	加长型·安装孔通孔 / 圆法兰型	SUS304	—
JT-SBLDX	加长型·安装孔通孔 / 方法兰型	SUS304	—
JT-SBLUX	加长型·安装孔通孔 / 对边法兰型	SUS304	—

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

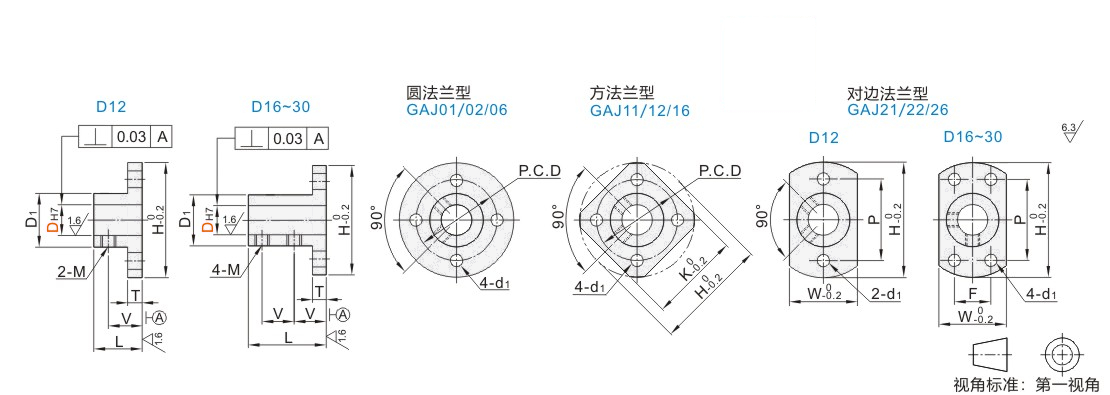

选型表

型号			L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
代码	DH7		L	D1	H	T	V	P.C.D	K	W	P	F	d1	M
圆法兰型方法兰型对边法兰型 JT-SBLSD JT-SBLDD JT-SBLUD JT-SBLSU JT-SBLDU JT-SBLUU JT-SBLSX JT-SBLDX JT-SBLUX	12	+0.018 0	30	15.8	36	6	16	26	28	20	26	—	4.5	M4
	16	+0.018 0	48	21.8	42	6	17	32	33	26	28	16	4.5	M4
	20	+0.021 0	48	27.8	50	8	17	39	39	32	31	22	5.5	M5
	25		57	32.8	55	8	20	44	44	37	36	24	5.5	M5
	30		57	37.8	66	10	20	52	52	42	41	27	6.6	M6
