蝶形铰链平型锥孔型

图片仅供参考

蝶形铰链平型锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-QAISU	经济型	SUS201	拉丝	锥孔型
JT-QAIDD	经济型	SUS304	—	锥孔型
JT-VQAIDF	经济型	SUS304	喷砂研磨	锥孔型
JT-QAIDU	经济型	SUS304	电解抛光	锥孔型
JT-QAIDQ	经济型	SUS304	拉丝	锥孔型
JT-QAIDX	经济型	SUS304	研磨抛光	锥孔型

仅JT-QAISU、JT-QAIDX符合RoHS标准

选型参数

选型表

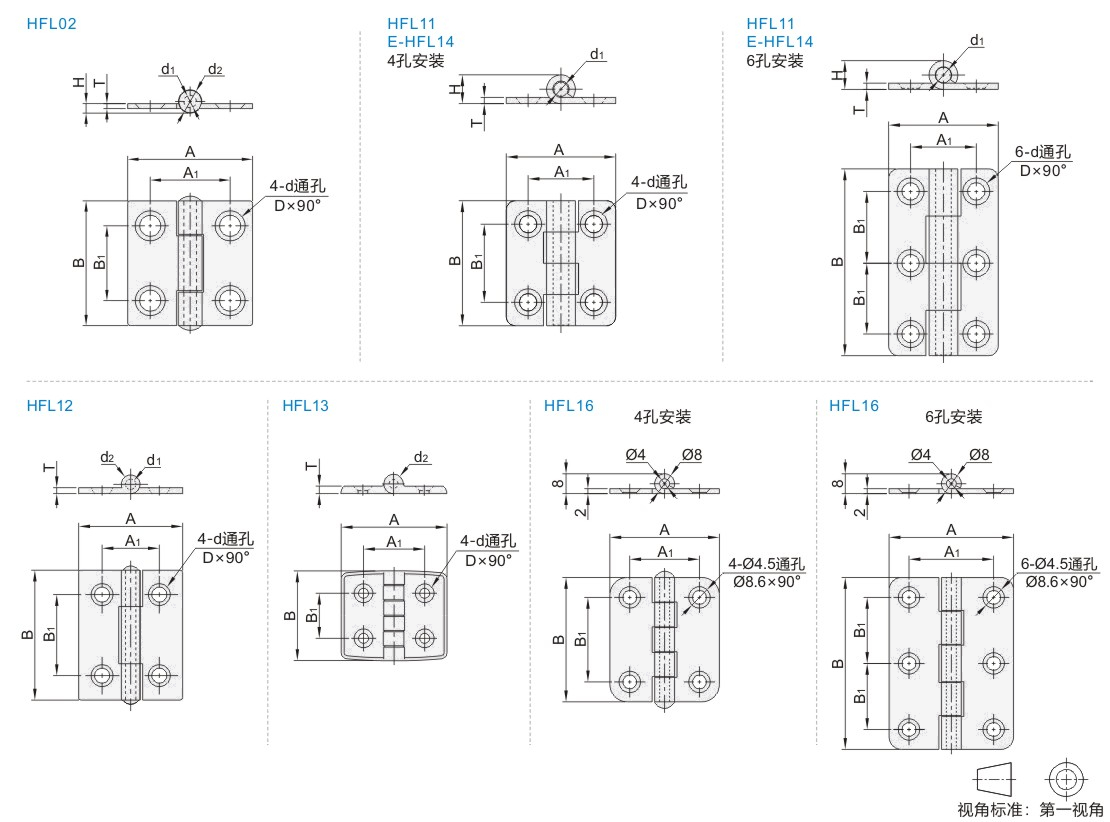

型号				A		B				A1			B1			H		T				D				d			d1		d2		负载 (kg)			参考重量 (kg/pcs)
代码	规格			A		B				A1			B1			H		T				D				d			d1		d2		负载 (kg)			参考重量 (kg/pcs)
JT-QAISU	50			38.5		50				25			32			2.1		1.2				6.1				4.1			3.2		5.9		4			0.03
4孔安装 JT-QAIDD JT-VQAIDF	41			36		41				21			25			9.2		2				8.6				5.5			5		—		9			0.03
	48			48		48				32			30			9.2		2				8.6				5.5			5				12			0.05
	59			62		59				42			37			12.2		3				10.6				6.5			6				25			0.11
	70			80		70				47			43			12.2		3				10.6				6.5			6				30			0.16
6孔安装 JT-QAIDD JT-VQAIDF	66			36		66				21			25			9.2		2				8.6				5.5			5				11			0.06
	78			48		78				32			30			9.2		2				8.6				5.5			5				15			0.08
	96			62		96				42			37			12.2		3				10.6				6.5			6				38			0.19
	113			80		113				47			43			12.2		3				10.6				6.5			6				40			0.27

容许负载为使用2个时的数值。

型号								A				B				A1			B1			T				段数				d1			d2		d			D			负载 (kg)			参考重量 (kg/pcs)
代码						规格		A				B				A1			B1			T				段数				d1			d2		d			D			负载 (kg)			参考重量 (kg/pcs)
JT-QAIDU						25		20				25				11			15.6			0.7				3				2			3.6		3.4			4.2			2.4			0.01
						32		22				32				13.8			21.5			0.8											3.8		3.4			4.4			3
						38		26				38				15.7			27			0.9											4		3.5			4.7			4.5
JT-QAIDQ						51		51				40				32.5			20			4.3				6				—			10		5.5			10.5			20			0.06
JT-QAIDQ						71		71				60				41			30			5				6				—			13		6.5			12.5			30			0.15

容许负载为使用2个时的数值。

型号		A									B						A1								B1					参考重量 (kg/pcs)
代码	规格	A									B						A1								B1					参考重量 (kg/pcs)
4孔安装 JT-QAIDX	36	48									36						36								20					0.03
4孔安装 JT-QAIDX	50	44									50						28								34					0.04
6孔安装 JT-QAIDX	75	50									75						34								29.5					0.08
