圆皮带惰轮 U形槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体 / 材质	主体 / 表面处理	外螺纹 / 材质	外螺纹 / 表面处理	轴承 / 材质	类型
JT-RVOMSD	S45C	发黑	—	—	钢	窄幅型 ● 标准型
JT-RVOMSU	S45C	喷细砂无电解镀镍	—	—	钢	窄幅型 ● 标准型
JT-RVOMSQ	铝合金	喷细砂本色阳极氧化	—	—	钢	窄幅型 ● 标准型
JT-RVOMSF	SUS304	—	—	—	不锈钢	窄幅型 ● 标准型
JT-RVOMSX	S45C	发黑	S45C	发黑	钢	窄幅型 ● 外螺纹型
JT-RVOMSL	S45C	喷细砂无电解镀镍	S45C	喷细砂无电解镀镍	钢	窄幅型 ● 外螺纹型
JT-RVOMSM	铝合金	喷细砂本色阳极氧化	SUS304	—	钢	窄幅型 ● 外螺纹型
JT-RVOMSG	SUS304	—	SUS304	—	不锈钢	窄幅型 ● 外螺纹型

如对防锈有要求，请优先选用不锈钢材质或喷细沙无电解镀镍产品。

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

轴承采用压入式。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

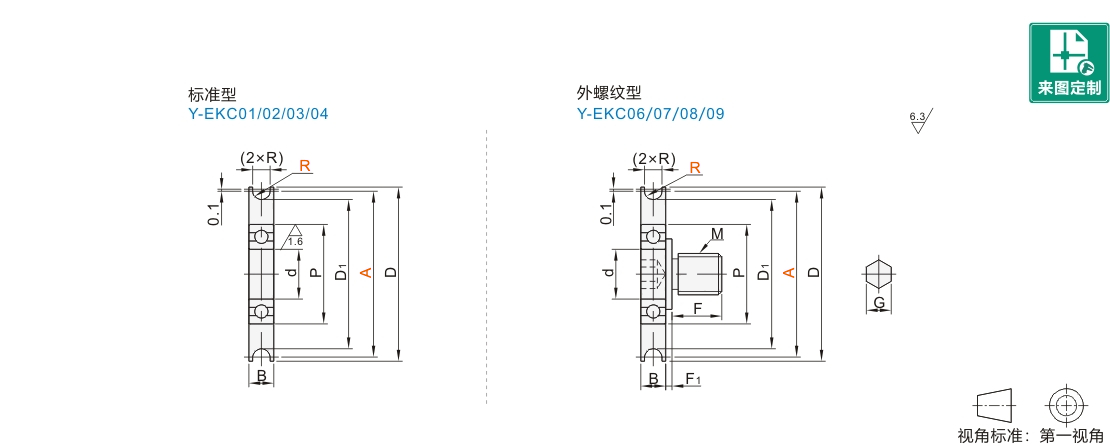

型号		R	F	d	P	D	D1	B	标准轴承	M	G	F1	适用圆皮带直径
代码	A	R	F	d	P	D	D1	B	标准轴承	M	G	F1	适用圆皮带直径
标准型 JT-RVOMSD JT-RVOMSU JT-RVOMSQ JT-RVOMSF 外螺纹型 JT-RVOMSX JT-RVOMSL JT-RVOMSM JT-RVOMSG	(15)	1.1	__	4	11	17	13	4	694ZZ	__	__	__	2
	(20)			4	13	21	18	5	624ZZ
	(30)			5	16	32	28		625ZZ
	(20)	1.6		4	13	22	17		624ZZ				3
	(23)			5	16	25	20		625ZZ
	(30)				16	32	27		625ZZ
	(18)	2.1			11	20	14		685ZZ				4
	23		8	6	15	25	19		696ZZ	M6	3	1.0
	28			6	19	30	24	6	626ZZ		3
	30			8	19	32	26		698ZZ		4
	40		12	12	24	42	36		6901ZZ	M10	6	1.5
	48		12	12	24	50	44		6901ZZ	M10	6	1.5
	28	2.6	8	6	19	30	23		626ZZ	M6	3	1.0	5
	40			8		42	35		698ZZ		4
	48			8		50	43		698ZZ		4
	50		12	12	24	52	45		6901ZZ	M10	6	1.5
	38	3.1	10	8		40	32	8	628ZZ	M8	4	1.0	6
	48		10	8		50	42		628ZZ	M8	4	1.0
	50		12	12	28	52	44		6001ZZ	M10	6	1.5
	60			12	28	62	54		6001ZZ
	100			20	37	102	94	9	6904ZZ
	50	4.1		12	32	52	42	10	6201ZZ				8
	60	4.1		12	32	62	52	10	6201ZZ				8
	60	5.1		20	42	62	50	12	6004ZZ				10
	80					82	70
	(140)		—			142	130			—	—	—

带( )的尺子不适用于外螺纹。
