脚踏式水平调节脚轮平底活动型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	类型	类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MIDQS	平底活动型	脚轮调节型	Q235A	镀锌	—	NE	尼龙	黑色	双滚珠

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

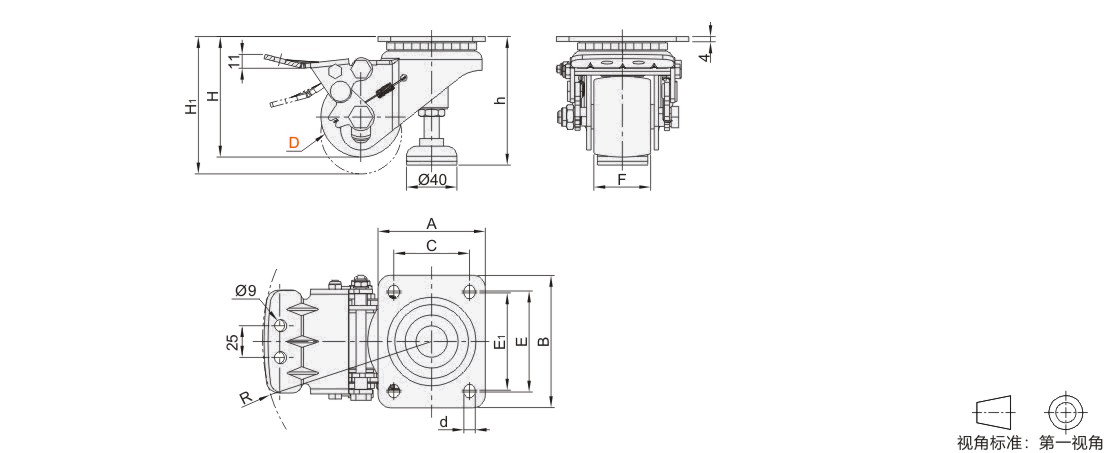

型号		轮部代号	H	H1	h	F	A	B	C	E	E1	d	R	容许载荷 (kg)	参考重量 (kg)
代码	D	轮部代号	H	H1	h	F	A	B	C	E	E1	d	R	容许载荷 (kg)	参考重量 (kg)
JT-MIDQS	64	NE	96	108	102	45	85	105	60	80	77	9	136	200	1.79
JT-MIDQS	75	NE	114	126	120	45	85	105	60	80	77	9	150	260	1.89

暂未上传文档资料

脚踏式水平调节脚轮 平底活动型
