蝶形铰链平型

图片仅供参考

蝶形铰链平型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

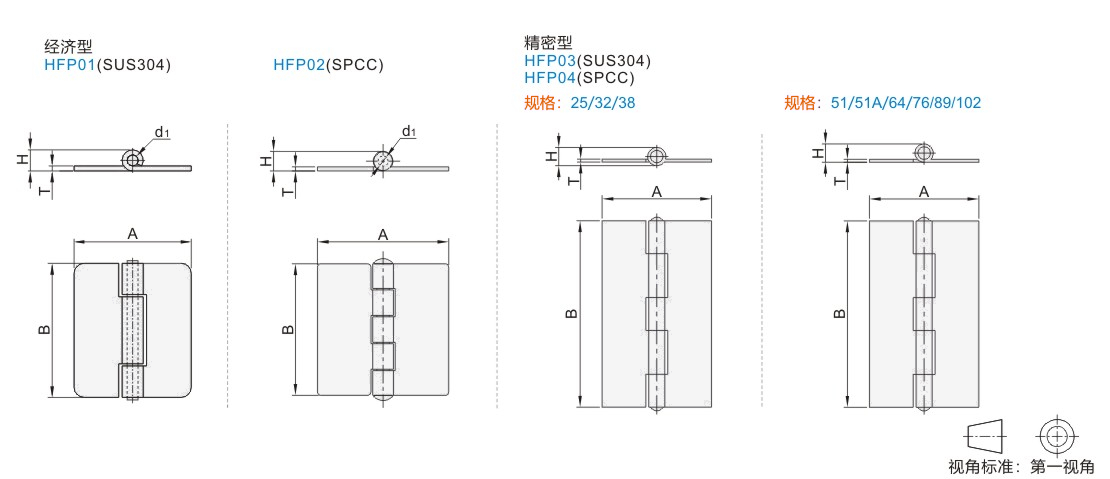

代码	性价比	材质	表面处理	类型
JT-QAFSD	经济型	SUS304	镜面抛光	方型 ● 轻载型
JT-QAFSU	经济型	SPCC	镀锌	方型 ● 轻载型
JT-QAFSQ	精密型	SUS304	滚筒研磨	方型 ● 轻载型
JT-QAFSF	精密型	SPCC	—	方型 ● 轻载型

仅JT-QAFSD、JT-QAFSU符合RoHS标准。

选型参数

选型表

型号						A		B			H		T			d1			负载 (kg)			参考重量 (kg/pcs)
代码				规格		A		B			H		T			d1			负载 (kg)			参考重量 (kg/pcs)
JT-QAFSD				40		35		40			6.3		1.5			3			6			0.025
				50		35		50			6.4		1.5			3			8			0.035
				65		50		65			8.5		2			4			13			0.JT-VMPSLCSFZMPNZFZ
				75		50		75			8.5		2			4			15			0.08
				90		60		90			12.5		3			6			25			0.19
				100		60		100			12.5		3			6			30			0.2

容许负载为使用2个时的数值。

型号				A		B			T		H		d1		负载 (Kg)		参考重量 (kg/pcs)
代码	规格			A		B			T		H		d1		负载 (Kg)		参考重量 (kg/pcs)
JT-QAFSU	38			38.1		38.1			1.2		5.7		2.9		5		0.03
	50			50.8		50.8			2.7		10.9		4.9		10		0.08
	80			50.8		76.2			2.3		10.3		4.9		12		0.08
	80A			63.5		76.2			3		12.6		6		15		0.12

容许负载为使用2个时的数值。

型号						A	B		JT-QAFSQ					JT-QAFSF				分段数		负载(kg)						参考重量 (kg/pcs)
代码				规格		A	B		H		T			H		T		分段数		JT-QAFSQ				JT-QAFSF		参考重量 (kg/pcs)
(SUS304) JT-QAFSQ (SPCC) JT-QAFSF				25		20	25		3.8		0.8			3.8		0.8		3		3.3				1.7		0.005
				32		22	32		3.8					3.8						3.9				2		0.007
				38		26	38		4.2					4.2						4.2				2.3		0.01
				51		30	51		4.2					4.2				5		5.8				3.3		0.015
				51A		38	51		6		1.2			6.1		1.3		3		9.4				5.4		0.03
				64		42	64		6		1.2			6.4		1.4		5		13				8.3		0.045
				76		49	76		7.4		1.5			7.4		1.5				23				12		0.065
				89		56	89		9.2		1.7			8.8		1.7				31				17		0.1
				102		70	102		9.4		1.8			9.4		1.8				40				21		0.145

容许负载为使用2个时的数值。
