关节接头螺栓固定型

图片仅供参考

关节接头螺栓固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHQUD	S45C	发黑	凹型 ● 标准型
JT-UHQUU	S45C	无电解镀镍	凹型 ● 标准型
JT-UHQUX	SUS304	—	凹型 ● 标准型
JT-UHQQD	S45C	发黑	凹型 ● 加宽型
JT-UHQQU	S45C	无电解镀镍	凹型 ● 加宽型
JT-UHQQX	SUS304	—	凹型 ● 加宽型
JT-UHQFD	S45C	发黑	凹型 ● 螺栓固定型

螺纹深度V：M3~8时，V=M×1.5：M10-26时，V=M×1。

选型参数

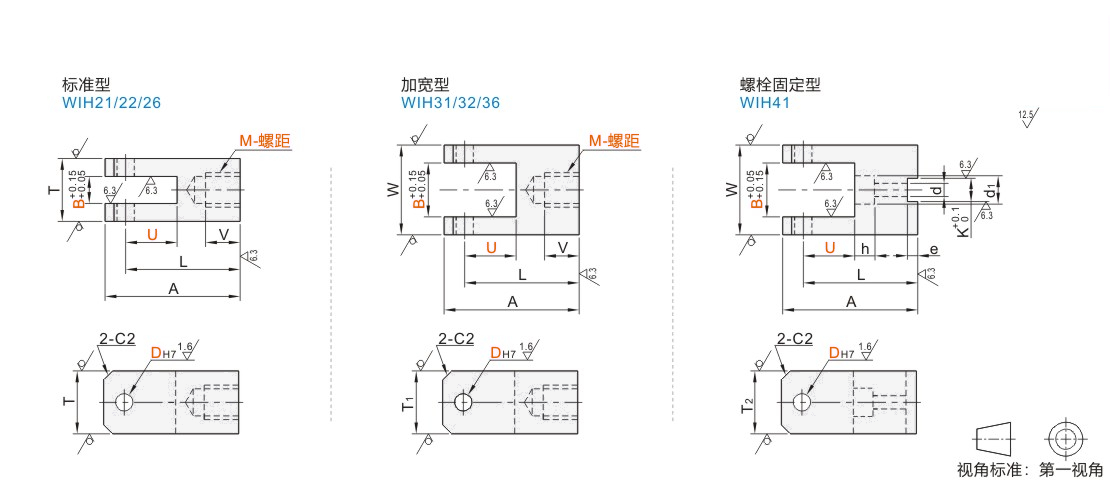

型号			DH7 选择	B 最小单位1	U 最小单位5	A	L	T
代码	M	螺距	DH7 选择	B 最小单位1	U 最小单位5	A	L	T
JT-UHQUD JT-UHQUU JT-UHQUX	3	0.5	3 4 5	3~5	10~20	L+6	U+10	10
	4	0.7	3 4 5	3~5	10~20		U+10	10
	5	0.8	4 5 6	4~6	10~30		U+15	12
	6	1.0	4 5 6	4~6	10~30		U+15	12
	8	1.0	5 6 8	5~8	15~30	L+8	U+20	16
	8	1.25	5 6 8	5~8				16
	10	1.25	6 8 10	6~10				20
	10	1.5	6 8 10	6~10				20
	12	1.25	8 10 12 13	8~11		L+10	U+25	22
	12	1.5	8 10 12 13	8~11		L+10	U+25	22
	14	1.5	10 12 13 14 15 16	10~13	20~30	L+12	U+30	25
	16	1.5	10 12 13 14 15 16	10~13		L+12	U+35	25
	18	1.5	12 13 14 15 16 20	12~14		L+14	U+35	28
	2	1.5	12 13 14 15 16 20	12~16		L+16	U+45	32
	26	1.5	12 13 14 15 16 20	12~18		L+19	U+50	38

型号			DH7 选择	B 最小单位1	U 最小单位5	A	L	T1	W
代码	M	螺距	DH7 选择	B 最小单位1	U 最小单位5	A	L	T1	W
加宽型 JT-UHQQD JT-UHQQU JT-UHQQX	3	0.5	3 4 5	6~10	10~20	L+6	U+10	9	19
	4	0.7	3 4 5	6~10	10~20		U+15	9	19
	5	0.8	4 5 6	7~12	10~30			12	25
	6	1.0	4 5 6	7~12	10~30			12	25
	8	1.0	5 6 8	9~16	15~30	L+8	U+20	16	32
	8	1.25	5 6 8	9~16				16	32
	10	1.25	6 8 10	11~20				19	38
	10	1.5	6 8 10	11~20				19	38
	12	1.25	8 10 12 13	12~22		L+10	U+25	22	44
	12	1.5	8 10 12 13	12~22		L+10	U+25	22	44
	14	1.5	10 12 13 14 15 16	14~25	20~30	L+12	U+30	25	50
	16	1.5	10 12 13 14 15 16	14~25		L+12	U+35	25
	18	1.5	12 13 14 15 16 20	15~28		L+14	U+35	30

JT-UHQFD

型号		DH7 选择	B 最小单位1	U 最小单位5	A	L	T2	W	d	h	d1	K	e
代码	规格	DH7 选择	B 最小单位1	U 最小单位5	A	L	T2	W	d	h	d1	K	e
螺栓固定型 JT-UHQFD	3	3 4 5	6~10	10~20	L+6	U+10	10	19	3.2	3.5	6.5	5	2.5
	4	3 4 5	6~10	10~20		U+15	12	19	4.2	4.5	8	6	2.5
	5	4 5 6	7~12	10~30			12	25	5.2	5.5	9.5	8	3.5
	6	4 5 6	7~12	10~30			16	25	6.2	6.5	11	10	4
	8	5 6 8	9~16	15~30	L+8	U+20	20	32	8.2	9	14	14
	10	6 8 10	11~20	15~30	L+8	U+20	25	38	10.2	11	18	17
