齿数 *

A *

7~22/1

轴孔规格 *

d *

Q *

10~50/1

R *

10~50/1

S *

3~9/1

T *

3~9/1

图片仅供参考

S3M型双排同步轮螺钉锁紧法兰

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理
EVC11	S3M	3.0	铝合金	铝合金	本色阳极氧化
EVC12	S3M	3.0	铝合金	铝合金	黑色阳极氧化

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
4~5	M3	M3×3
6~17	M4	M4×3
18~33	M5	M5×4
34~42	M6	M6×5

选型参数

选型表

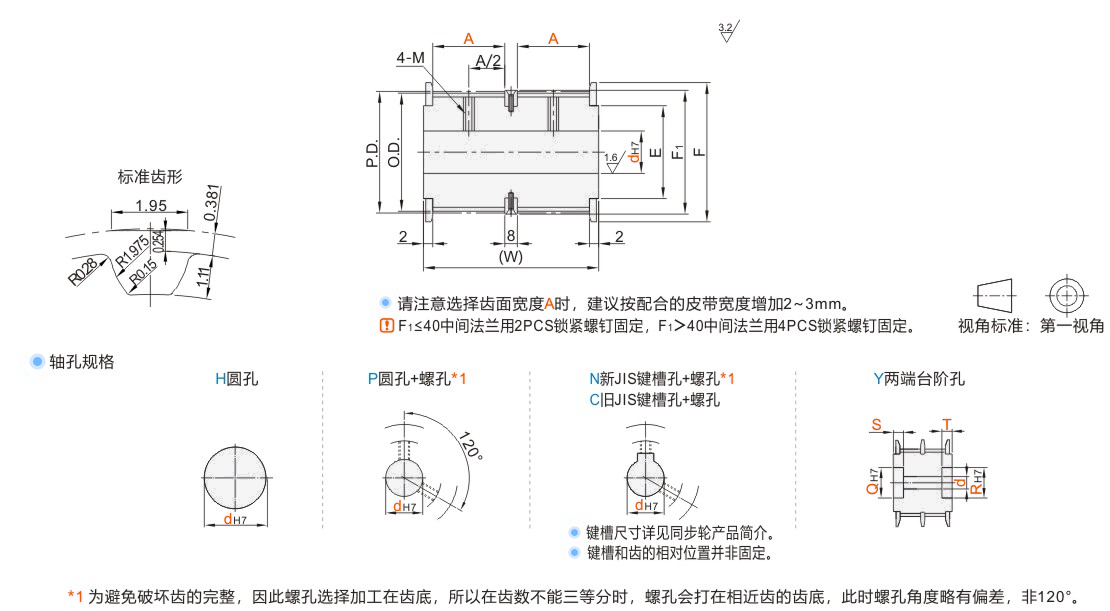

型号		A (最小单位1)	轴孔规格	轴孔规格dH7(最小单位1)				Y(最小单位1)		P.D.	O.D.	F	F1	E	(W)
代码	齿数	A (最小单位1)	轴孔规格	H	P	N ·C	Y	Q·R	S·T	P.D.	O.D.	F	F1	E	(W)
本色阳极氧化 JT-VKMDD-S3M 黑色阳极氧化 JT-VKMDU-S3M	25	7~22	H P N C Y	4~9	4~9	8~9	6~8	10~11	3~9	23.87	23.11	28	25	18	2×(A+2)+8
	26			5~9	5~9	8~9	6~8	10~11		24.83	24.JT-VMPSLCSFZMPNZFZ	28	25	18
	28			5~11	5~11	8~11	6~10	10~12		26.74	25.98	30	27	20
	30			6~13	6~13	8~13	6~13	10~15		28.65	27.89	32	29	23
	32			6~15	6~15	8~15	6~15	10~17		30.56	29.8	35	31	25
	34			6~19	6~18	8~17	6~18	10~20		32.48	31.71	40	35	28
	36			6~19	6~18	8~17	6~18	10~20		34.38	33.62	40	35	28
	40			8~23	8~23	8~20	8~22	12~24		38.2	37.44	44	39	32
	44			8~27	8~25	8~24	8~26	12~28		42.02	41.25	48	43	36
	48			8~30	8~25	8~25	8~28	12~30		45.84	45.JT-VMPSLCSFZMPNZFZ	50	46	38
	50			8~32	8~28	8~28	8~30	12~32		47.75	46.98	52	48	40
	60			8~38	8~33	8~33	8~36	12~38		57.3	56.53	61	58	46
	72			8~50	8~42	8~40	8~48	10~50		68.76	67.84	74	69	58

轴孔规格H、Y时，无螺孔。孔径9不适用轴孔规格N。孔径8、9、11、13、14、17、21~29、31、32不适用轴孔规格C。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
“可选加工”见同步轮产品简介(本产品仅适用MC/MD/FC/AB/AC/MK/PA/DA/DB/DC可选加工)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径 · 符号	bF7		t公差
dH7 轴孔径 · 符号	bF7		t公差	C-d10	4	+ 0.022 + 0.010	1.5	+ 0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+ 0.028 + 0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+ 0.034 + 0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（ B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+ 0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+ 0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+ 0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
