直杆形转动式手柄

图片仅供参考

直杆形转动式手柄

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	握柄部 / 表面处理	螺杆 / 材质	螺杆 / 表面处理	类型
JT-QBXUD	PA6	—	1215MS	发黑	内螺纹型
JT-QBXUX	PA6	—	1215MS	发黑	外螺纹型
JT-QBXQD	SUS304	电解研磨	SUS304	电解研磨	外螺纹带扳手槽型

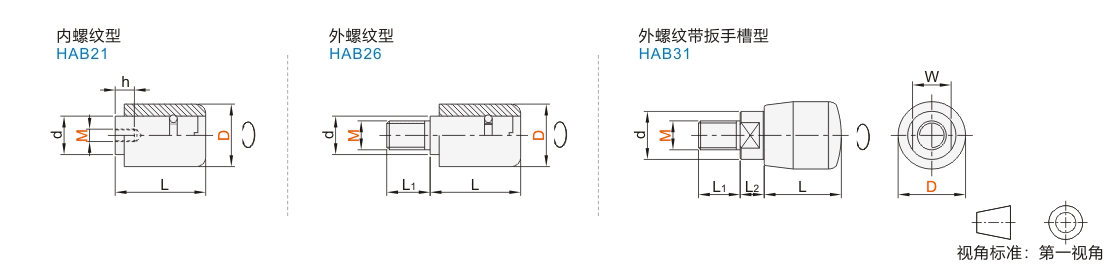

选型参数

内螺纹型

型号		D			握柄颜色		L	h	d	参考重量 (kg/pcs)
代码	M	D			握柄颜色		L	h	d	参考重量 (kg/pcs)
JT-QBXUD	5	13			E(黑色)		18.8	8	8	0.008
		14					20.8			0.009
		16					23.8			0.010

外螺纹型

型号		D			握柄颜色		L	L1	d	参考重量 (kg/pcs)
代码	M	D			握柄颜色		L	L1	d	参考重量 (kg/pcs)
JT-QBXUX	6	13			E(黑色) B(白色)		18.8	9	8	0.013
		14					20.8			0.014
		16					23.8			0.016

外螺纹带扳手槽型

型号		D	L	L1	L2	d	W	参考重量 (kg/pcs)
代码	M	D	L	L1	L2	d	W	参考重量 (kg/pcs)
JT-QBXQD	6	14	16	9	5	10	8	0.021
