研磨直齿条

图片仅供参考

研磨直齿条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	齿面硬度	类型
JT-KZSXD	S45C	45~55HRC	研磨型

选型参数

选型表

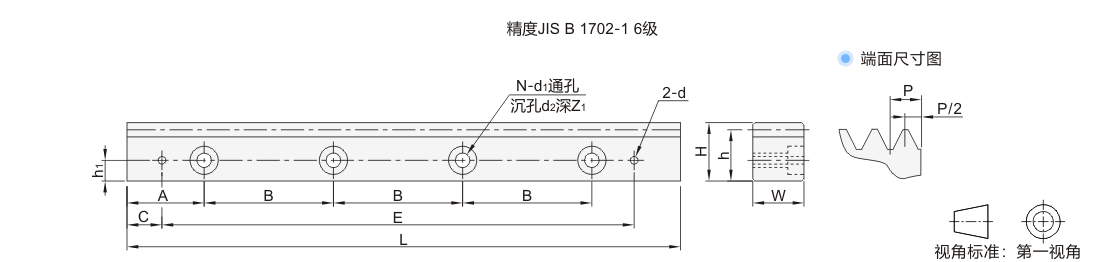

型号		规格	Z 有效齿数	L	P 齿距	W	H	h	A	B	N 孔数	h1	d1	d2	Z1	C	E	d
代码	模数	规格	Z 有效齿数	L	P 齿距	W	H	h	A	B	N 孔数	h1	d1	d2	Z1	C	E	d
JT-KZSXD	1.5	500	106	499.51	4.712	17	17	15.5	62.44	124.88	4	7	6	9.5	7	29.0	441.5	5.7
	1.5	1000	212	999.03	4.712	17	17	15.5	62.44	124.88	8	7	6	9.5	7	29.0	941
	2.0	500	80	502.64	6.283	24	24	22	62.83	125.66	4	8	7	11	7	31.3	440.1
	2.0	1000	160	1005.28	6.283	24	24	22	62.83	125.66	8	8	7	11	7	31.3	942.7
	3.0	500	54	508.95	9.424	29	29	26	63.62	127.23	4	9	10	15	9	34.4	440.1	7.7
	3.0	1000	108	1017.9	9.424	29	29	26	63.62	127.23	8	9				34.4	949.1
	4.0	500	40	502.64	12.566	39	39	35	62.83	125.66	4	12				37.5	427.7
	4.0	1000	80	1005.28	12.566	39		35			8					37.5	930.3
	5.0	500	32	502.65	15.708	49		34			4		14	20	13	30.1	442.4	11.7
	5.0	1000	64	1005.31	15.708	49		34			8		14	20	13	30.1	945	11.7
