膜片免键式联轴器双侧免键型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXIQD	S45C	不锈钢	发黑	外六角螺栓	免键式 ● 单膜片
JT-NXIFD	S45C	不锈钢	发黑	外六角螺栓	免键式 ● 双膜片

选型参数

JT-NXIQD

型号		d-e
代码	D	d-e
单膜片 JT-NXIQD	56	d	14	15	16	17	18	19	20	22	24	25
	56	e	14 15 16 17 18 19 20 22 24 25	15 16 17 18 19 20 22 24 25	16 17 18 19 20 22 24 25	17 18 19 20 22 24 25	18 19 20 22 24 25	19 20 22 24 25	20 22 24 25	22 24 25	24 25	25
	70	d	18	19	20	22	24	25	28	30	32	35
	70	e	18 19 20 22 24 25 28 30 32 35	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	70L	d	18	19	20	22	24	25	28	30	32	35
	70L	e	18 19 20 22 24 25 28 30 32 35	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	80	d	18	19	20	22	24	25	28	30	32	35
	80	e	18 19 20 22 24 25 28 30 32 35	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	80L	d	18	19	20	22	24	25	28	30	32	35
	80L	e	18 19 20 22 24 25 28 30 32 35	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	90	d	20	22	24	25	28	30	32	35	38	40	42	45	48
	90	e	20 22 24 25 28 30 32 35 38 40 42 45 48	22 24 25 28 30 32 35 38 40 42 45 48	24 25 28 30 32 35 38 40 42 45 48	25 28 30 32 35 38 40 42 45 48	28 30 32 35 38 40 42 45 48	30 32 35 38 40 42 45 48	32 35 38 40 42 45 48	35 38 40 42 45 48	38 40 42 45 48	40 42 45 48	42 45 48	45 48	48
	90L	d	20	22	24	25	28	30	32	35	38	40	42	45	48
	90L	e	20 22 24 25 28 30 32 35 38 40 42 45 48	22 24 25 28 30 32 35 38 40 42 45 48	24 25 28 30 32 35 38 40 42 45 48	25 28 30 32 35 38 40 42 45 48	28 30 32 35 38 40 42 45 48	30 32 35 38 40 42 45 48	32 35 38 40 42 45 48	35 38 40 42 45 48	38 40 42 45 48	40 42 45 48	42 45 48	45 48	48
	100	d	24	25	28	30	32	35	38	40	42	45	48	50	52	55	60
	100	e	24 25 28 30 32 35 38 40 42 45 48 50 52 55 60	25 28 30 32 35 38 40 42 45 48 50 52 55 60	28 30 32 35 38 40 42 45 48 50 52 55 60	30 32 35 38 40 42 45 48 50 52 55 60	32 35 38 40 42 45 48 50 52 55 60	35 38 40 42 45 48 50 52 55 60	38 40 42 45 48 50 52 55 60	40 42 45 48 50 52 55 60	42 45 48 50 52 55 60	45 48 50 52 55 60	48 50 52 55 60	50 52 55 60	52 55 60	55 60	60
	100L	d	24	25	28	30	32	35	38	40	42	45	48	50	52	55	60
	100L	e	24 25 28 30 32 35 38 40 42 45 48 50 52 55 60	25 28 30 32 35 38 40 42 45 48 50 52 55 60	28 30 32 35 38 40 42 45 48 50 52 55 60	30 32 35 38 40 42 45 48 50 52 55 60	32 35 38 40 42 45 48 50 52 55 60	35 38 40 42 45 48 50 52 55 60	38 40 42 45 48 50 52 55 60	40 42 45 48 50 52 55 60	42 45 48 50 52 55 60	45 48 50 52 55 60	48 50 52 55 60	50 52 55 60	52 55 60	55 60	60
	126	d	28	30	32	35	38	40	42	45	48	50	52	55	60	62	65
	126	e	28 30 32 35 38 40 42 45 48 50 52 55 60 62 65	30 32 35 38 40 42 45 48 50 52 55 60 62 65	32 35 38 40 42 45 48 50 52 55 60 62 65	35 38 40 42 45 48 50 52 55 60 62 65	38 40 42 45 48 50 52 55 60 62 65	40 42 45 48 50 52 55 60 62 65	42 45 48 50 52 55 60 62 65	45 48 50 52 55 60 62 65	48 50 52 55 60 62 65	50 52 55 60 62 65	52 55 60 62 65	55 60 62 65	60 62 65	62 65	65
	126L	d	28	30	32	35	38	40	42	45	48	50	52	55	60	62	65
	126L	e	28 30 32 35 38 40 42 45 48 50 52 55 60 62 65	30 32 35 38 40 42 45 48 50 52 55 60 62 65	32 35 38 40 42 45 48 50 52 55 60 62 65	35 38 40 42 45 48 50 52 55 60 62 65	38 40 42 45 48 50 52 55 60 62 65	40 42 45 48 50 52 55 60 62 65	42 45 48 50 52 55 60 62 65	45 48 50 52 55 60 62 65	48 50 52 55 60 62 65	50 52 55 60 62 65	52 55 60 62 65	55 60 62 65	60 62 65	62 65	65
	144	d	32	35	38	40	42	45	48	50	52	55	60	62	65	70	75
	144	e	32 35 38 40 42 45 48 50 52 55 60 62 65 70 75	35 38 40 42 45 48 50 52 55 60 62 65 70 75	38 40 42 45 48 50 52 55 60 62 65 70 75	40 42 45 48 50 52 55 60 62 65 70 75	42 45 48 50 52 55 60 62 65 70 75	45 48 50 52 55 60 62 65 70 75	48 50 52 55 60 62 65 70 75	50 52 55 60 62 65 70 75	52 55 60 62 65 70 75	55 60 62 65 70 75	60 62 65 70 75	62 65 70 75	65 70 75	70 75	75
	144L	d	32	35	38	40	42	45	48	50	52	55	60	62	65	70	75
	144L	e	32 35 38 40 42 45 48 50 52 55 60 62 65 70 75	35 38 40 42 45 48 50 52 55 60 62 65 70 75	38 40 42 45 48 50 52 55 60 62 65 70 75	40 42 45 48 50 52 55 60 62 65 70 75	42 45 48 50 52 55 60 62 65 70 75	45 48 50 52 55 60 62 65 70 75	48 50 52 55 60 62 65 70 75	50 52 55 60 62 65 70 75	52 55 60 62 65 70 75	55 60 62 65 70 75	60 62 65 70 75	62 65 70 75	65 70 75	70 75	75

JT-NXIFD

型号		d-e
代码	D	d-e
双膜片 JT-NXIFD	56	d	14	15	16	17	18	19	20	22	24	25
	56	e	14 15 16 17 18 19 20 22 24 25	15 16 17 18 19 20 22 24 25	16 17 18 19 20 22 24 25	17 18 19 20 22 24 25	18 19 20 22 24 25	19 20 22 24 25	20 22 24 25	22 24 25	24 25	25
	70	d	18	19	20	22	24	25	28	30	32	35
	70	e	18 19 20 22 24 25 28 30 32 35	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	70L	d	18	19	20	22	24	25	28	30	32	35
	70L	e	18 19 20 22 24 25 28 30 32 35	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	80	d	18	19	20	22	24	25	28	30	32	35
	80	e	18 19 20 22 24 25 28 30 32 35	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	80L	d	18	19	20	22	24	25	28	30	32	35
	80L	e	18 19 20 22 24 25 28 30 32 35	19 20 22 24 25 28 30 32 35	20 22 24 25 28 30 32 35	22 24 25 28 30 32 35	24 25 28 30 32 35	25 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	90	d	20	22	24	25	28	30	32	35	38	40	42	45	48
	90	e	20 22 24 25 28 30 32 35 38 40 42 45 48	22 24 25 28 30 32 35 38 40 42 45 48	24 25 28 30 32 35 38 40 42 45 48	25 28 30 32 35 38 40 42 45 48	28 30 32 35 38 40 42 45 48	30 32 35 38 40 42 45 48	32 35 38 40 42 45 48	35 38 40 42 45 48	38 40 42 45 48	40 42 45 48	42 45 48	45 48	48
	90L	d	20	22	24	25	28	30	32	35	38	40	42	45	48
	90L	e	20 22 24 25 28 30 32 35 38 40 42 45 48	22 24 25 28 30 32 35 38 40 42 45 48	24 25 28 30 32 35 38 40 42 45 48	25 28 30 32 35 38 40 42 45 48	28 30 32 35 38 40 42 45 48	30 32 35 38 40 42 45 48	32 35 38 40 42 45 48	35 38 40 42 45 48	38 40 42 45 48	40 42 45 48	42 45 48	45 48	48
	100	d	24	25	28	30	32	35	38	40	42	45	48	50	52	55	60
	100	e	24 25 28 30 32 35 38 40 42 45 48 50 52 55 60	25 28 30 32 35 38 40 42 45 48 50 52 55 60	28 30 32 35 38 40 42 45 48 50 52 55 60	30 32 35 38 40 42 45 48 50 52 55 60	32 35 38 40 42 45 48 50 52 55 60	35 38 40 42 45 48 50 52 55 60	38 40 42 45 48 50 52 55 60	40 42 45 48 50 52 55 60	42 45 48 50 52 55 60	45 48 50 52 55 60	48 50 52 55 60	50 52 55 60	52 55 60	55 60	60
	100L	d	24	25	28	30	32	35	38	40	42	45	48	50	52	55	60
	100L	e	24 25 28 30 32 35 38 40 42 45 48 50 52 55 60	25 28 30 32 35 38 40 42 45 48 50 52 55 60	28 30 32 35 38 40 42 45 48 50 52 55 60	30 32 35 38 40 42 45 48 50 52 55 60	32 35 38 40 42 45 48 50 52 55 60	35 38 40 42 45 48 50 52 55 60	38 40 42 45 48 50 52 55 60	40 42 45 48 50 52 55 60	42 45 48 50 52 55 60	45 48 50 52 55 60	48 50 52 55 60	50 52 55 60	52 55 60	55 60	60
	126	d	28	30	32	35	38	40	42	45	48	50	52	55	60	62	65
	126	e	28 30 32 35 38 40 42 45 48 50 52 55 60 62 65	30 32 35 38 40 42 45 48 50 52 55 60 62 65	32 35 38 40 42 45 48 50 52 55 60 62 65	35 38 40 42 45 48 50 52 55 60 62 65	38 40 42 45 48 50 52 55 60 62 65	40 42 45 48 50 52 55 60 62 65	42 45 48 50 52 55 60 62 65	45 48 50 52 55 60 62 65	48 50 52 55 60 62 65	50 52 55 60 62 65	52 55 60 62 65	55 60 62 65	60 62 65	62 65	65
	126L	d	28	30	32	35	38	40	42	45	48	50	52	55	60	62	65
	126L	e	28 30 32 35 38 40 42 45 48 50 52 55 60 62 65	30 32 35 38 40 42 45 48 50 52 55 60 62 65	32 35 38 40 42 45 48 50 52 55 60 62 65	35 38 40 42 45 48 50 52 55 60 62 65	38 40 42 45 48 50 52 55 60 62 65	40 42 45 48 50 52 55 60 62 65	42 45 48 50 52 55 60 62 65	45 48 50 52 55 60 62 65	48 50 52 55 60 62 65	50 52 55 60 62 65	52 55 60 62 65	55 60 62 65	60 62 65	62 65	65
	144	d	32	35	38	40	42	45	48	50	52	55	60	62	65	70	75
	144	e	32 35 38 40 42 45 48 50 52 55 60 62 65 70 75	35 38 40 42 45 48 50 52 55 60 62 65 70 75	38 40 42 45 48 50 52 55 60 62 65 70 75	40 42 45 48 50 52 55 60 62 65 70 75	42 45 48 50 52 55 60 62 65 70 75	45 48 50 52 55 60 62 65 70 75	48 50 52 55 60 62 65 70 75	50 52 55 60 62 65 70 75	52 55 60 62 65 70 75	55 60 62 65 70 75	60 62 65 70 75	62 65 70 75	65 70 75	70 75	75
	144L	d	32	35	38	40	42	45	48	50	52	55	60	62	65	70	75
	144L	e	32 35 38 40 42 45 48 50 52 55 60 62 65 70 75	35 38 40 42 45 48 50 52 55 60 62 65 70 75	38 40 42 45 48 50 52 55 60 62 65 70 75	40 42 45 48 50 52 55 60 62 65 70 75	42 45 48 50 52 55 60 62 65 70 75	45 48 50 52 55 60 62 65 70 75	48 50 52 55 60 62 65 70 75	50 52 55 60 62 65 70 75	52 55 60 62 65 70 75	55 60 62 65 70 75	60 62 65 70 75	62 65 70 75	65 70 75	70 75	75

尺寸性能表

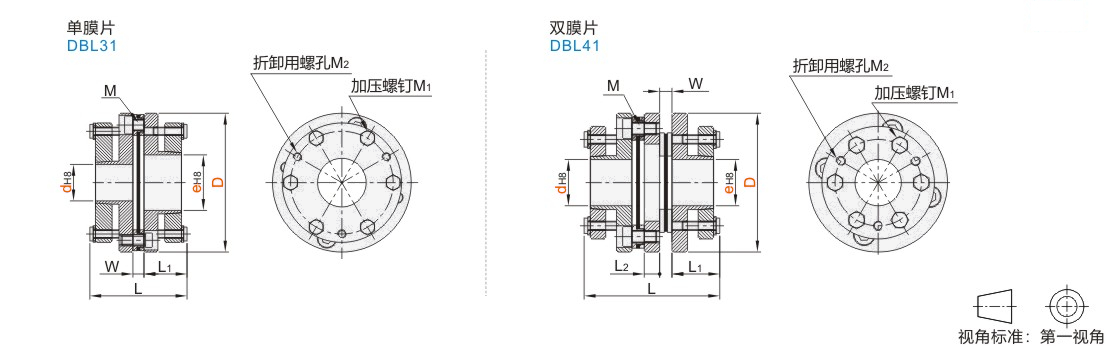

型号		L	L1	L2	W	M	M1	M2	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N ·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	W	M	M1	M2	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N ·m/rad)	径向(mm)	角向（°)	轴向(mm)	重量 (g)
单膜片 JT-NXIQD	56	65	29	一	7	M5	M5	M5	50	100	18000	0.42×10⁻³	41×10³	0.02	0.5	±0.5	680
	70	65	29			M6	M6	M6	70	140	17000	0.65×10⁻³	58×10³				904
	70L	90	41.5			M6			70	140	17000	0.75×10⁻³	67×10³				1250
	80	70	31		8	M8			125	250	16000	1 ×10⁻³	62×10³				1178
	80L	95	43.5						125	250	16000	1.15×10⁻³	71×10³				1550
	90	70	31						180	360	14000	2×10⁻³	140×10³				1943
	90L	110	50.5		8				180	360	14000	2.3×10⁻³	160×10³				2100
	100	70	31		10				280	560	12000	2.95×10⁻³	160×10³				1946.5
	100L	124	57		10				280	560	12000	3.39×10⁻³	184×10³				2250
	126	100	44.5		11	M10			450	900	10000	6.35×10⁻³	450×10³				4042
	126L	152	70.5		11	M10			450	900	10000	7.3×10⁻³	517×10³				4500
	144	118	53		12	M12	M8	M8	760	1520	8000	11.33×10⁻³	785×10³				4502
	144L	170	79		12	M12	M8	M8	760	1520	8000	13×10⁻³	902×10³				8039
双膜片 JT-NXIFD	56	80	29	8	7	M5	M5	M5	50	100	15000	0.61×10⁻³	22×10³	0.02	1	±1	780
	70	80	29			M6	M6	M6	70	140	13000	0.81×10⁻³	30×10³				2902.5
	70L	105	41.5			M6			70	140	13000	0.93×10⁻³	34×10³				1580.5
	80	88	31		8	M8			125	250	11000	1.32×10⁻³	32×10³	0.03			1503.5
	80L	113	43.5						125	250	11000	1.52×10⁻³	37×10³				1730
	90	88	31	10					180	360	10000	2.95×10⁻³	78×10³				2300
	90L	129	50.5		8				280	560	8000	3.68×10⁻³	79×10³				2471.5
	100	88	31		10							4.23×10⁻³	91×10³				2550
	100L	144	57		10							4.23×10⁻³	91×10³				2550
	126	125	44.5	14	11	M10			450	900	10000	7.95×10⁻³	216×10³				5238.5
	126L	177	70.5		11	M10			450	900	7000	9.14×10⁻³	248×10³				5835
	144	144	53		12	M12	M8	M8	760	1520	8000	16.7×10⁻³	380×10³				6080.5
	144L	196	79		12	M12	M8	M8	760	1520	6500	19.2×10⁻³	437×10³				9420

惯性力矩和重量为最大孔径时的值。
