微型直线导轨滑块标准型

图片仅供参考

微型直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HBMSD	普通级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-HBMSU	普通级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件
JT-HBMSO	精密级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-HBMSX	精密级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件

精度等级选型参照精度等级表。

选型参数

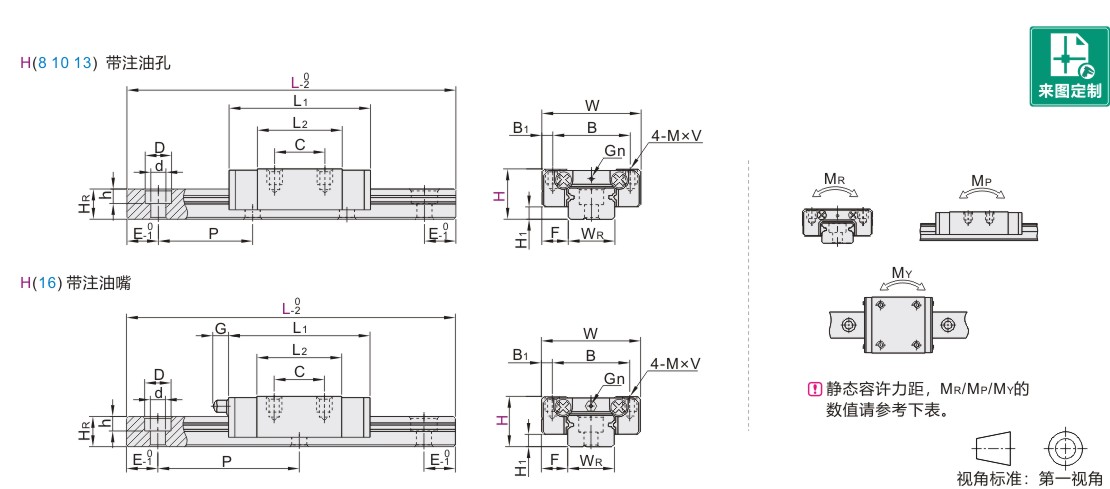

选型表

型号						L	润滑系统	H1		F				滑块尺寸
代码				H		L	润滑系统	H1		F				W	B	B1	C	L1	L2	G	Gn	M×V
JT-HBMSD JT-HBMSU JT-HBMSO JT-HBMSX				8		40~130	带注油孔	1.5		5				17	12	2.5	8	22.4	12.4	—	Ø1.2	M2×2.5
				10		35~275		2.2		5.5				20	15	2.5	10	28.8	18.2			M3×3
				13		45~470		3		7.5				27	20	3.5	15	34	20			M3×3.5
				16		70~670	带注油嘴	4		8.5				32	25	3.5	20	42	26	4.5	Ø3	M3×4

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到1000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(N-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	C0(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
7	4.7	4.2	2.3	2.4	15	M2×6	0.98	1.26	4.7	2.85	2.85	0.008	0.22
9	6.05	6	3.3	3.5	20	M3×8	1.88	2.6	11.82	7.38	7.38	0.015	0.35
12	7.5		4.5		25	M3×8	2.82	3.89	25.44	13.7	13.7	0.034	0.63
15	9.5		4.5		40	M3×10	4.64	5.61	45.1	21.6	21.6	0.053	1.03

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
H	L 最小单位1	N (安装孔数)	E	8	40~50	3	E=[L-(N-1)xP\/2
51~65	4
66~80	5
81~95	6
96~ 110	7
111~ 125	8
126~ 130	9
10	35~47	2
	48~67	3
	68~87	4
	88~ 107	5
	108~ 127	6
	128~ 147	7
	148~ 167	8
	168~ 187	9
	188~207	10
	208~227	11
	228~247	12
	248~267	13
	268~275	14
13	45~57	2
	58~82	3
	83~ 107	4
	108~ 132	5
	133~ 157	6
	158~ 182	7
	183~207	8
	208~232	9
	233~257	10
	258~282	11
	283~307	12
	308~332	13
	333~357	14
	358~382	15
	383~407	16
	408~432	17
	433~457	18
	458~470	19
16	70~87	2
	88~ 127	3
	128~ 167	4
	168~207	5
	208~247	6
	248~287	7
	288~327	8
	328~367	9
	368~407	10
	408~447	11
	448~487	12
	488~527	13
	528~567	14
	568~607	15
	608~647	16
	648~670	17

P：螺钉孔间距离

E：螺钉中心孔至端面距离

精度基准

类型	尺寸精度(µm)		普通级	精密级
单组导轨	单滑块	高度H的容许尺寸误差	±0.04	±0.02
	单滑块	宽度F的容许尺寸误差	±0.04	±0.025
	双滑块	高度H的相互误差	0.03	0.015
	双滑块	宽度F的相互误差	0.03	0.02
多组导轨	多组导轨高度H的相互误差		0.07	0.04
单组/多组导轨	滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
单组/多组导轨	滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看

精度等级与行走精度表
