图片仅供参考

外置式凹形滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-HNVMD	AlMgSi0.5	本色硬质阳极氧化	低安装型 ● 凹形滑轨
JT-HNVMU	AlMgSi0.5	本色阳极氧化	低安装型 ● 凸形滑块

特点：典型应用领域：
● 100%免润滑 ● 机械制造
● 可调轴承间隙 ● 木工机械
● 自动调节间隙 ● 机床
● 高静态载荷 ● 物料输送等
● 使用寿命可达50000km
● 耐灰尘
● 低振动，静音
偏心力:
为确保成功使用免维护直线轴承，必须遵循以下建议：理论上，当静摩擦系数等于0.25的时候，如驱动力点与
固定轴承的距离大于轴承间距离的2倍(2:1法则)就会产生卡死现象。
这个法则与载荷或驱动力大小无关。摩擦往往跟固定式轴承相关。摩擦力的产生，驱动力与固定轴承的距离
越远,所需驱动力越大，磨损也越大。
不遵从2:1法则，会产生爬行甚至卡死的现象。通过简单的2:1法则可以避免此现象的发生。
如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。
安装方向、偏心力和技术要求同IDE47/IDE48/IDE49(详情请在怡合达网站搜索查看)。
E/F=[L-(N-1)×P]/2
*适用螺栓标准：DIN 912。

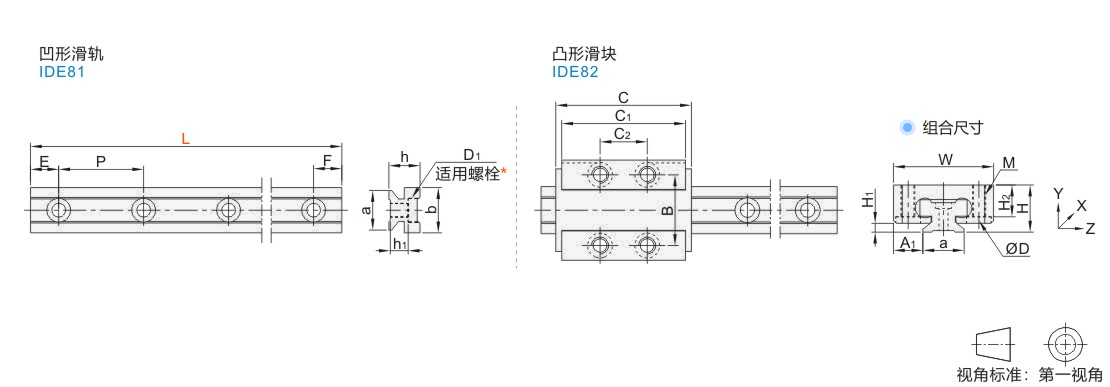

选型参数

凹形滑轨

型号		L 最小单位1	P	E		F		h	h1	D1	a	b	ly (mm⁴)	Lz (mm⁴)	Wby (mm³)	Wbz (mm³)	参考重量 (kg/m)
代码	配合滑块规格	L 最小单位1	P	min.	max.	min.	max.	h	h1	D1	a	b	ly (mm⁴)	Lz (mm⁴)	Wby (mm³)	Wbz (mm³)	参考重量 (kg/m)
JT-HNVMD	7	25~2000	15	5	12	5	12	5.5	3.7	M2	7	8	131	90	32	29	0.08
	9	30~2000	20		14.5		14.5	6.3	4.6	M2	9	9.6	252	169	52	49	0.11
	12	35~2000	25		17		17	8.6	5.9	M3	12	13	856	574	132	120	0.2
	15	60~3000	40	10	29.5	10	29.5	10.8	7	M3	15	17	2420	1410	285	239	0.33

凸形滑块

型号		H	W	C	A1	B	C1	C2	H1	H2	D	M	扭矩 (N·m)	参考重量 (kg/pcs)
代码	配合滑轨规格	H	W	C	A1	B	C1	C2	H1	H2	D	M	扭矩 (N·m)	参考重量 (kg/pcs)
JT-HNVMU	7	8	17	23	5	12	21	8	1.5	—	—	M2	0.25	0.008
	9	10	20	29	5.5	15	18	13	1.7	7.2	4.3	M2	0.25	0.017
	12	13	27	34	7.5	20	22	15	2.2	9.5	6	M3	0.5	0.034
	15	16	32	42	8.5	25	31	20	2.8	11	6	M3	0.5	0.061

N(安装孔数)/E(螺钉中心孔至端面距离）

P	L (滑轨长度)	N (安装孔数)		P	L (滑轨长度)	N (安装孔数)		P	L (滑轨长度)	N (安装孔数)		P	L (滑轨长度)	N (安装孔数)		P	L (滑轨长度)	N (安装孔数)	P	L (滑轨长度)	N (安装孔数)
15	25～39	2		15	1015～1029	68		20	30～49	2		20	1350～1369	68		25	35～59	2	40	60～99	2
	40～54	3			1030～1044	69			50～69	3			1370～1389	69			60～84	3		100～139	3
	55～69	4			1045～1059	70			70～89	4			1390～1409	70			85～109	4		140～179	4
	70～84	5			1060～1074	71			90～109	5			1410～1429	71			110～134	5		180～219	5
	85～99	6			1075～1089	72			110～129	6			1430～1449	72			135～159	6		220～259	6
	100～114	7			1090～1104	73			130～149	7			1450~1469	73			160～184	7		260～299	7
	115～129	8			1105～1119	74			150~169	8			1470~1489	74			185～209	8		300~339	8
	130～144	9			1120～1134	75			170～189	9			1490～1509	75			210～234	9		340～379	9
	145～159	10			1135～1149	76			190～209	10			1510～1529	76			235～259	10		380～419	10
	160～174	11			1150～1164	77			210～229	11			1530～1549	77			260～284	11		420～459	11
	175～189	12			1165～1179	78			230～249	12			1550～1569	78			285～309	12		460～499	12
	190～204	13			1180～1194	79			250～269	13			1570～1589	79			310～334	13		500～539	13
	205～219	14			1195～1209	80			270～289	14			1590～1609	80			335～359	14		540～579	14
	220～234	15			1210～1224	81			290～309	15			1610～1629	81			360～384	15		580～619	15
	235～249	16			1225～1239	82			310～329	16			1630～1649	82			385～409	16		620～659	16
	250～264	17			1240～1254	83			330～349	17			1650～1669	83			410～434	17		660～699	17
	265～279	18			1255～1269	84			350～369	18			1670～1689	84			435～459	18		700～739	18
	280～294	19			1270～1284	85			370～389	19			1690～1709	85			460～484	19		740～779	19
	295～309	20			1285～1299	86			390～409	20			1710～1729	86			485～509	20		780～819	20
	310～324	21			1300～1314	87			410～429	21			1730～1749	87			510～534	21		820～859	21
	325～339	22			1315～1329	88			430～449	22			1750～1769	88			535～559	22		860～899	22
	340～354	23			1330～1344	89			450～469	23			1770～1789	89			560～584	23		900～939	23
	355～369	24			1345～1359	90			470～489	24			1790～1809	90			585～609	24		940～979	24
	370～384	25			1360～1374	91			490～509	25			1810～1829	91			610～634	25		980～1019	25
	385～399	26			1375～1389	92			510～529	26			1830～1849	92			635～659	26		1020～1059	26
	400～414	27			1390～1404	93			530～549	27			1850～1869	93			660～684	27		1060～1099	27
	415～429	28			1405～1419	94			550～569	28			1870～1889	94			685～709	28		1100～1139	28
	430～444	29			1420～1434	95			570～589	29			1890～1909	95			710～734	29		1140～1179	29
	445～459	30			1435～1449	96			590～609	30			1910～1929	96			735～759	30		1180～1219	30
	460～474	31			1450～1464	97			610～629	31			1930～1949	97			760～784	31		1220～1259	31
	475～489	32			1465～1479	98			630～649	32			1950～1969	98			785～809	32		1260～1299	32
	490～504	33			1480～1494	99			650～669	33			1970～1989	99			810～834	33		1300～1339	33
	505～519	34			1495～1509	100			670～689	34			1990～2000	100			835～859	34		1340～1379	34
	520～534	35			1510～1524	101			690～709	35			/				860～884	35		1380～1419	35
	535～549	36			1525～1539	102			710～729	36							885～909	36		1420～1459	36
	550～564	37			1540～1554	103			730～749	37							910～934	37		1460～1499	37
	565～579	38			1555～1569	104			750～769	38							935～959	38		1500～1539	38
	580～594	39			1570～1584	105			770～789	39							960～984	39		1540～1579	39
	595～609	40			1585～1599	106			790～809	40							985～1009	40		1580～1619	40
	610～624	41			1600～1614	107			810～829	41							1010～1034	41		1620～1659	41
	625～639	42			1615～1629	108			830～849	42							1035～1059	42		1660～1699	42
	640~654	43			1630～1644	109			850～869	43							1060～1084	43		1700～1739	43
	655～669	44			1645～1659	110			870～889	44							1085～1109	44		1740～1779	44
	670～684	45			1660～1674	111			890～909	45							1110～1134	45		1780～1819	45
	685～699	46			1675～1689	112			910～929	46							1135～1159	46		1820～1859	46
	700～714	47			1690～1704	113			930～949	47							1160～1184	47		1860～1899	47
	715～729	48			1705～1719	114			950～969	48							1185～1209	48		1900～1939	48
	730～744	49			1720～1734	115			970～989	49							1210～1234	49		1940～1979	49
	745～759	50			1735～1749	116			990～1009	50							1235～1259	50		1980～2019	50
	760～774	51			1750～1764	117			1010～1029	51							1260～1284	51		2020～2059	51
	775~789	52			1765～1779	118			1030～1049	52							1285～1309	52		2060～2099	52
	790～804	53			1780～1794	119			1050～1069	53							1310～1334	53		2100～2139	53
	805～819	54			1795～1809	120			1070～1089	54							1335～1359	54		2140～2179	54
	820～834	55			1810～1824	121			1090～1109	55							1360～1384	55		2180～2219	55
	835～849	56			1825～1839	122			1110～1129	56							1385～1409	56		2220～2259	56
	850～864	57			1840～1854	123			1130～1149	57							1410～1434	57		2260～2299	57
	865～879	58			1855～1869	124			1150～1169	58							1435～1459	58		2300～2339	58
	880～894	59			1870～1884	125			1170~1189	59							1460～1484	59		2340～2379	59
	895～909	60			1885～1899	126			1190～1209	60							1485～1509	60		2380～2419	60
	910～924	61			1900～1914	127			1210～1229	61							1510～1534	61		2420～2459	61
	925～939	62			1915～1929	128			1230～1249	62							1535～1559	62		2460～2499	62
	940～954	63			1930～1944	129			1250～1269	63							1560～1584	63		2500～2539	63
	955～969	64			1945～1959	130			1270～1289	64							1585～1609	64		2540～2579	64
	970～984	65	1960～1974		131	1290~1309	65		1610～1634	65	2580～2619				65
985～999	66	1975～1989	132	1310～1329	66	1635～1659	66	2620～2659	66
1000~1014	67	1990～2000	133	1330~1349	67	1660～1684	67	2660～2699	67
/		/		/		1685～1709	68	2700～2739	68
						1710～1734	69	2740～2779	69
						1735～1759	70	2780～2819	70
						1760～1784	71	2820～2859	71
						1785～1809	72	2860～2899	72
						1810～1834	73	2900～2939	73
						1835～1859	74	2940～2979	74
						1860～1884	75	2980～3000	75
						1885～1909	76	/
						1910～1934	77
						1935～1959	78
						1960～1984	79
						1985～2000	80

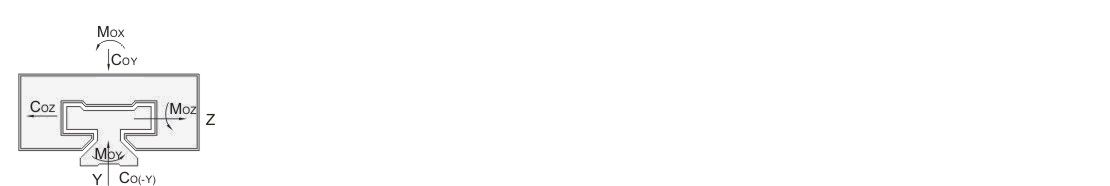

承载受力示意图

型号		COY [kN]	CO(-Y) [kN]	COZ [kN]	MOX [N·m]	MOY [N·m]	MOZ [N·m]
代码	规格	COY [kN]	CO(-Y) [kN]	COZ [kN]	MOX [N·m]	MOY [N·m]	MOZ [N·m]
JT-HNVMD JT-HNVMU	7	0.2	0.2	0.1	1.2	0.6	0.6
	9	0.48	0.48	0.24	3.4	1.8	1.8
	12	0.96	0.96	0.48	9.2	4.4	4.4
	15	1.4	1.4	0.7	17	8	8
