直柱型直线轴承单衬型/双衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	轴套 / 硬度	表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-VIGMSU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型
JT-VIGMSQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型
JT-VIGMDU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	双衬型
JT-VIGMDQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	双衬型

产品特点
产品中级精度，价格对比怡合达标准型约为6折；
低摩擦、低噪音，耐久性好，空间占用小：
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
如对防锈有要求，请优先选用镀镍产品！

选型参数

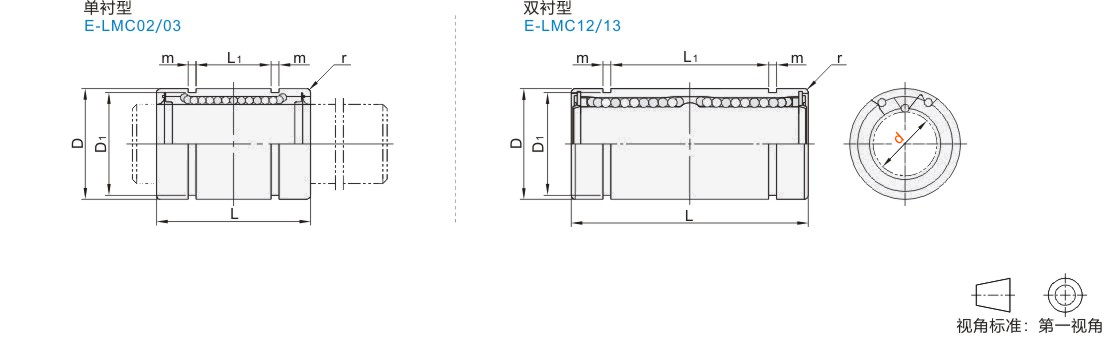

单衬型

型号			D		L		L1		m	D1	r	偏心 (最大)	滚珠列数	基本额定负载		重量(g)
代码	d		D		L		L1		m	D1	r	偏心 (最大)	滚珠列数	C(动)N	Co(静)N	重量(g)
JT-VIGMSU JT-VIGMSQ	4	+0.003 -0.011	8	+0.006 -0.011	12	+0.1 -0.2	—	—	—	—	0.3	0.016	4	82	137	1.9
	5	+0.003 -0.011	10	+0.006 -0.011	15	+0.1 -0.2	8	0 -0.4	1.1	9.6	0.4	0.016		164	241	3.9
	6	+0.003 -0.012	12	+0.006 -0.013	19	+0.2 -0.4	11.3			11.5		0.024		204	299	8.3
	8		15	+0.006 -0.013	24		15.3			14.3				263	405	15
	10		19	+0.006 -0.015	29		19.4		1.3	18				400	440	30
	12		21		30		20.4		1.3	20	0.8			448	496	40
	16		28		37		23.3		1.6	27			5	796	1021	70
	20	+0.003 -0.013	32	+0.006 -0.018	42		27.3		1.6	30.5		0.030	5	859	1345	95
	25		40		59	+0.2 -0.5	37.3	0 -0.5	1.85	38	1.5		6	1095	2046	235
	30		45		64		40.8		1.85	43				1529	2676	260
	35	+0.003 -0.015	52	+0.006 -0.021	70		45.3		2.1	49		0.040		1661	3026	420
	40		60		80		56.3		2.1	57				2259	4777	650
	50		80		100		68.8		2.6	76.5				4608	8644	1695
	60	+0.003 -0.018	90	+0.006 -0.025	110	+0.2 -0.6	78.7	0 -0.6	3.15	86.5	—	0.045		5106	10032	1860
	80	+0.003 -0.018	120	+0.006 -0.025	140	+0.2 -0.6	97.2	0 -0.6	4.15	116	—	0.045		7635	16967	4420

1Kgf=9.81N

双衬型

型号			D		L		L1		m	D1	r	偏心(最大)	滚珠列数	基本额定负载		静态允许力矩(N·m)	重量(g)
代码	d		D		L		L1		m	D1	r	偏心(最大)	滚珠列数	C(动)N	Co(静)N	静态允许力矩(N·m)	重量(g)
JT-VIGMDU JT-VIGMDQ	4	+0.003 -0.013	8	+0.006 -0.013	23	+0.3 -0.6	—	—	—	—	0.3	0.016	4	157	262	0.6	4.5
	5		10	+0.006 -0.013	28		18.2	0 -0.5	1.1	9.6	0.4	0.016		267	476	1.35	10
	6		12	+0.006 -0.015	35		24.8			11.5		0.024		331	551	2.15	15
	8		15	+0.006 -0.015	45		32.8			14.3				466	777	4.3	30
	10		19	+0.006 -0.018	55		41.4		1.3	18				649	879	7.2	60
	12		21		57		43.4		1.3	20	0.8			670	885	10.5	75
	16		28		70		49.8		1.6	27			5	1247	2041	19.5	140
	20	+0.003 -0.015	32	+0.006 -0.021	80		57.8	0 -0.6	1.6	30.5		0.030	5	1453	2689	26.5	175
	25		40		112	+0.3 -0.7	78.3		1.85	38	1.5		6	1779	4092	43	435
	30		45		123		85.3		1.85	43				2484	5352	82.5	475
	35	+0.003 -0.018	52	+0.006 -0.024	135		94.8		2.1	49		0.040		2698	6051	105	790
	40		60		151		116.8		2.1	57				3670	9555	145	1165
	50		80		192		142.8		2.6	76.5				7485	17287	395	2095
	60	0.003 -0.022	90	+0.006 -0.030	209		163.7		3.15	86.5	—	0.045		8253	19922	530	3495
	80	0.003 -0.022	120	+0.006 -0.030	265		207.7		4.15	116	—	0.045		12404	30182	—	7705

1Kgf=9.81N
