实心导向轴一端外螺纹一端内螺纹 g6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-CQOSD	一端台阶外螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CQISD	一端台阶外螺纹一端内螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CQOSU	一端台阶外螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQISU	一端台阶外螺纹一端内螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQOSQ	一端台阶外螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铭
JT-CQISQ	一端台阶外螺纹一端内螺纹型	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铭
JT-CQOSX	一端台阶外螺纹型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CQISX	一端台阶外螺纹一端内螺纹型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CQOSL	一端台阶外螺纹型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CQISL	一端台阶外螺纹一端内螺纹型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

注意B =0时，无外螺纹。

D=8~30时，R=0.3；D=35~50时，R=0.5。

选型参数

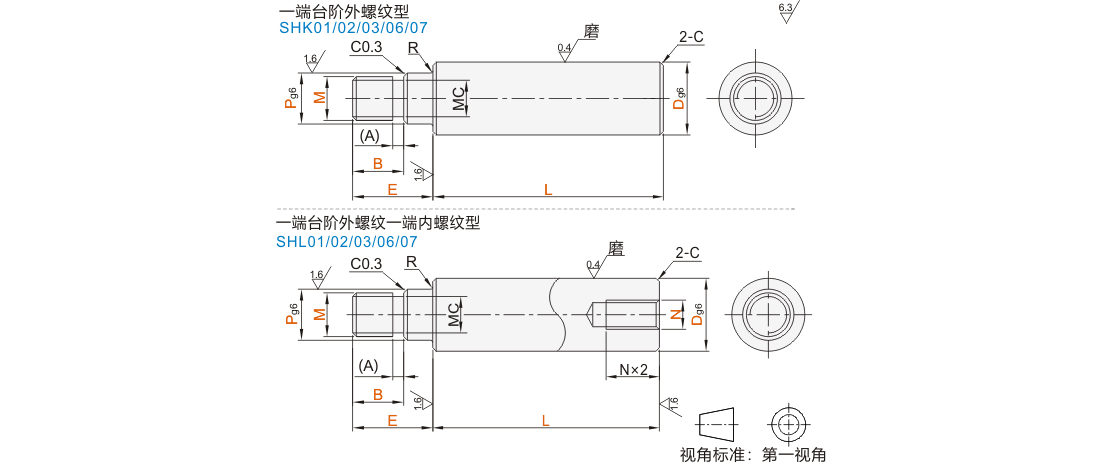

一端台阶外螺纹型

型号			最小单位1				M 选择	C
代码	Dg6		L	E	B	P	M 选择	C
JT-CQOSD JT-CQOSU JT-CQOSQ JT-CQOSX JT-CQOSL	8	-0.005 -0.014	20~800	E=10~P×5	根据使用要求指定 B尺寸 B =0时，无外螺纹	M<P<D	6	0.5 以下
	10	-0.005 -0.014	20~800				6 8
	12	-0.006 -0.017	20~1000				6 8 10
	13						6 8 10
	15						6 8 10 12
	16		20~1200				6 8 10 12
	18						6 8 10 12 16
	20	-0.007 -0.020					6 8 10 12 16	1.0 以下
	25						8 10 12 16 20
	30		20~1500				8 10 12 16 20 24
	35	-0.009 -0.025		E=20~P×5			10 12 16 20 24 30
	40						12 16 20 24 30
	50						16 20 24 30

JT-CQOSQ仅适用于D≤30且L≤500。

一端台阶外螺纹一端内螺纹型

型号			最小单位1				M 选择	N 选择	C
代码	Dg6		L	E	B	P	M 选择	N 选择	C
JT-CQISD JT-CQISU JT-CQISQ JT-CQISX JT-CQISL	8	-0.005 -0.014	20~800	E=10~P×5	根据使用要求指定 B尺寸 B =0时，无外螺纹	M<P<D	6	3 4 5	0.5 以下
	10	-0.005 -0.014	20~800				6 8	3 4 5 6
	12	-0.006 -0.017	20~1000				6 8 10	4 5 6 8
	13						6 8 10	4 5 6 8
	15						6 8 10 12	4 5 6 8 10
	16		20~1200				6 8 10 12	4 5 6 8 10
	18						6 8 10 12 16	4 5 6 8 10 12
	20	-0.007 -0.020					6 8 10 12 16	4 5 6 8 10 12	1.0 以下
	25						8 10 12 16 20	4 5 6 8 10 12 16
	30		20~1500				8 10 12 16 20 24	6 8 10 12 16 20
	35	-0.009 -0.025		E=20~P×5			10 12 16 20 24 30	8 10 12 16 20 24
	40						12 16 20 24 30	10 12 16 20 24 30
	50						16 20 24 30	12 16 20 24 30

JT-CQOSQ仅适用于D≤30且L≤500。

粗牙螺纹退刀槽尺寸
M	螺距	MC	（A）
6	1.0	4.4	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

细牙螺纹退刀槽尺寸①
MC	螺距	MC	（A）
6	0.75	4.8	2
8	1.0	6.4
10		8.4
12		10.4
15		13.4
17		15.4
20		18.4
25	1.5	22.7	3
30	1.5	27.7	3

细牙螺纹退刀槽尺寸②
MD	螺距	MC	（A）
10	1.25	8	3
12	1.5	9.7
14		11.7
18		15.7

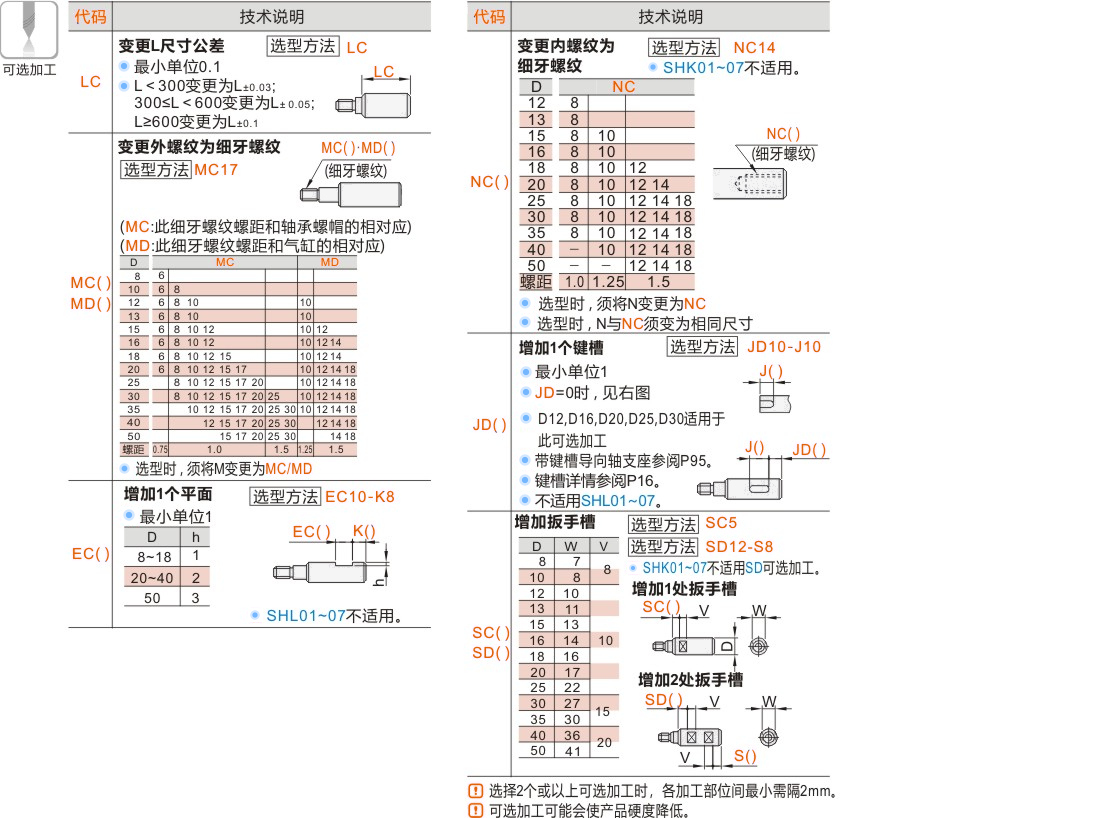

可选加工参数
