实心导向轴两端台阶内螺纹 f8

图片仅供参考

实心导向轴两端台阶内螺纹 f8

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	精度等级	D公差	材质	硬度	表面处理
JT-CQGDD●	两端台阶型	普通级	f8	S45C	—	镀硬铬，镀层硬度HV750 ~ 镀层厚度3µm ~
JT-CQZDD●	两端台阶内螺纹型	普通级	f8	S45C	—	镀硬铬，镀层硬度HV750 ~ 镀层厚度3µm ~
JT-CQGDF	两端台阶型	普通级	f8	SUS304	—	镀硬铬，镀层硬度HV750 ~ 镀层厚度3µm ~
—	两端台阶内螺纹型	普通级	f8	SUS304	—	镀硬铬，镀层硬度HV750 ~ 镀层厚度3µm ~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

选型参数

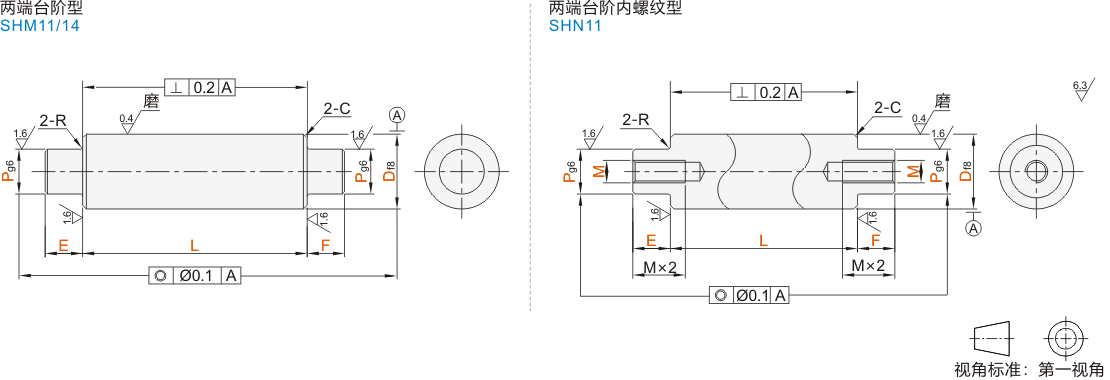

两端台阶型

型号			最小单位1			R	C
代码	Df8		L	E·F	P	R	C
(D公差f8) JT-CQGDD JT-CQGDF	8	-0.013 -0.035	20~800	E=2~ P×4 F=2~ P×4	6	0.3	0.5 以下
	10	-0.013 -0.035	20~800		6~8
	12	-0.016 -0.043	20~ 1000		6~10
	13				6~11
	15				6~13
	16		20~ 1200		6~14
	18				8~16
	20	-0.020 -0.053			8~17		1.0 以下
	25				8~22
	30		20~ 1500		9~27
	35	-0.025 -0.064			9~32	0.5
	40				11~37
	50				11~47

两端台阶内螺纹型

型号			最小单位1			M 选择	R	C
代码	Df8		L	E·F	P	M 选择	R	C
(D公差f8) JT-CQZDD	8	-0.013 -0.035	20~800	E=2~ P×4 F=2~ P×4	6	3	0.3	0.5 以下
	10	-0.013 -0.035	20~800		6~8	3 4 5
	12	-0.016 -0.043	20~ 1000		6~10	3 4 5 6
	13				6~11	3 4 5 6 8
	15				6~13	3 4 5 6 8 10
	16		20~ 1200		6~14	3 4 5 6 8 10
	18				8~16	4 5 6 8 10 12
	20	-0.020 -0.053			8~17	4 5 6 8 10 12		1.0 以下
	25				8~22	4 5 6 8 10 12 16
	30		20~ 1500		9~27	5 6 8 10 12 16 20 24
	35	-0.025 -0.064			9~32	5 6 8 10 12 16 20 24	0.5
	40				11~37	6 8 10 12 16 20 24 30
	50				11~47	6 8 10 12 16 20 24 30

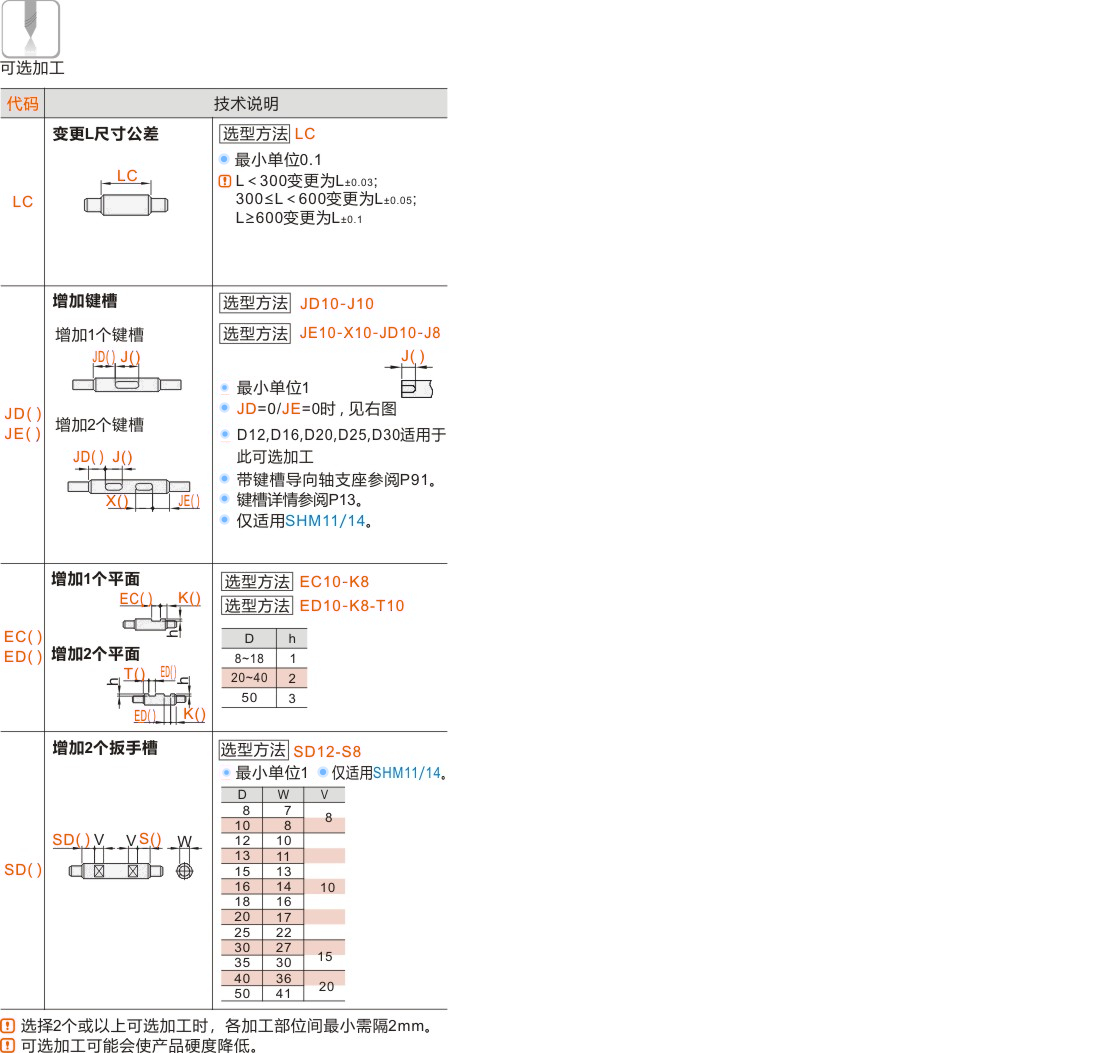

可选加工参数
