无油衬套方法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	内径公差	外径公差	使用温度	类型
JT-VJMPSQ	铜合金+石墨	F7	h7	-40~150℃	标准型 ● 方法兰型

特点
自润滑、免维护，适用于中轻载、低速运动；
适用于直线、旋转运动。
与本产品相配轴径公差：d8重载、e7轻载、g6高精度(仅供参考)。
与本产品相配固定座直径公差：H7(仅供参考)。
产品压入座孔时在座孔端部或者内壁涂抹少许润滑油，利用油压机或台钳将其慢慢压入座孔，
请勿用力敲击产品，以免引起产品变形。

选型参数

选型表

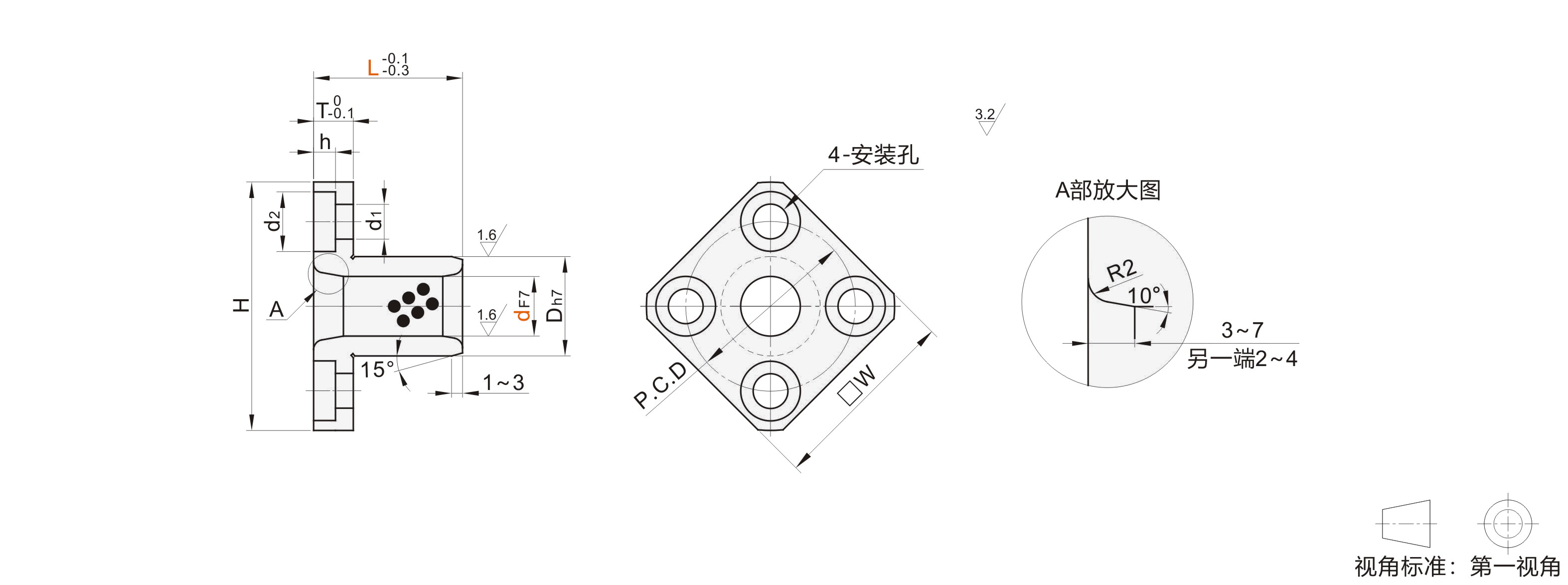

型号			L	Dh7		H	T	h	d1	d2	P.C.D	W	适用内六角薄圆柱头螺钉 (需另行购买)
代码	dF7		L	Dh7		H	T	h	d1	d2	P.C.D	W	适用内六角薄圆柱头螺钉 (需另行购买)
JT-VJMPSQ	6	+0.022 +0.010	15 20 25	10	0 -0.015	25	4	2.3	3.3	6	17	20	M3 ×10(4个)
	8	+0.028 +0.013	15 20 25 30	12	0 -0.018	27					19	22
	10	+0.028 +0.013	20 25 30	14		29					21	23
	12	+0.034 +0.016	20 25 30 35	18		36	5	3	4.3	7.5	26	28	M4×12(4个)
	13		20 25 30 35 40	19	0 -0.021	37					27	29
	16		20 25 30 35 40 50	22		40					30	31
	20	+0.041 +0.020	20 25 30 35 40 50 60	28		49	6	3.7	5.3	9	38	38	M5×16(4个)
	25		25 30 35 40 50 60 70	33	0 -0.025	54	6	3.7	5.3	9	43	42	M5×16(4个)
	30		30 35 40 50 60 70	38		63	8	4.3	6.3	11	50	50	M6 ×20(4个)
	35	+0.050 +0.025	40 50 60 70 80	44		69	8	4.3	6.3	11	56	54	M6 ×20(4个)
	40		40 60 70 80 100	50		82	10	5.3	8.5	14	66	64	M8 ×25(4个)
	50		70 80 100	62	0 -0.030	94	10	5.3	8.5	14	78	73	M8 ×25(4个)
