5通外部气控阀 4A100~400系列

图片仅供参考

5通外部气控阀 4A100~400系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

系列	工作介质	作动方式	接管口径	接管口径	有效截面积 (mm²) / 4A¨10	有效截面积 (mm²) / 4A¨20	有效截面积 (mm²) / 4A¨30	Cv值 / 4A¨10	Cv值 / 4A¨20	Cv值 / 4A¨30	使用压力	保证耐压力	工作温度	本体材质	润滑(注1）	最高动作频率 (空载状态) / 4A¨10	最高动作频率 (空载状态) / 4A¨20	最高动作频率 (空载状态) / 4A¨30	重量(g) / 4A¨10	重量(g) / 4A¨20	重量(g) / 4A¨30
4A1	压缩空气(经40μm‌以上滤网过滤)	外部气控式	M5：进出排气口M5	06：进出排气口1/8	10.2	10.2	8.6	0.6	0.6	0.51	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	5次/秒	5次/秒	3次/秒	85	140	165
4A2	压缩空气(经40μm‌以上滤网过滤)	外部气控式	06：进出排气口1/8	08：进出气口1/4、排气口1/8	17	17	13.6	1.0	1.0	0.8	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	5次/秒	5次/秒	3次/秒	185	285	365
4A3	压缩空气(经40μm‌以上滤网过滤)	外部气控式	08：进出排气口1/4	10：进出气口3/8、排气口1/4	28	28	21.3	1.65	1.65	1.25	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	4次/秒	4次/秒	3次/秒	275	365	505
4A4	压缩空气(经40μm‌以上滤网过滤)	外部气控式	15：进出排气口1/2	15：进出排气口1/2	48	48	40	2.82	2.82	2.35	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	3次/秒	3次/秒	3次/秒	555	685	735

注1：如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

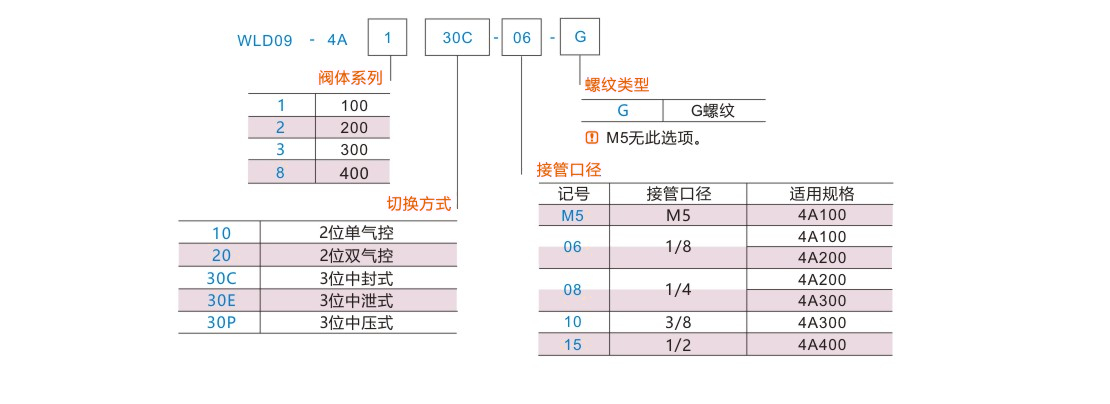

选型表

符号图

主要零件及材质表

序号	名称	材质
1	气控盖	压铸铝合金
2	活塞	树脂
3	阀芯组件	铝+NBR
4	阀体	铝
5	后盖	塑料/压铸铝合金
6	先导座B	铝

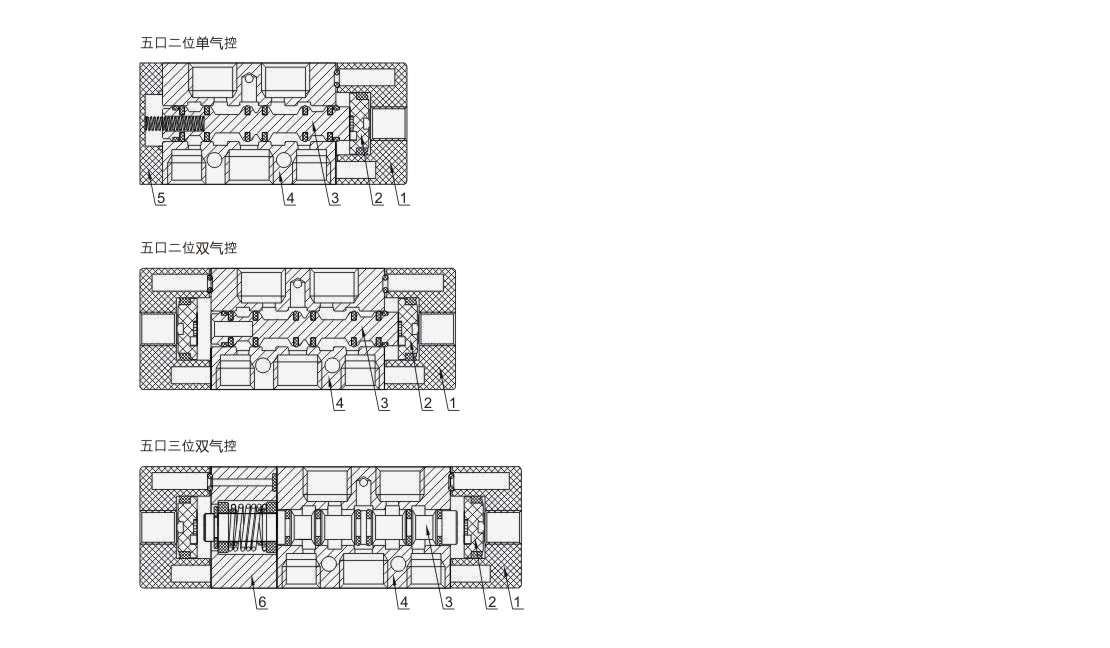

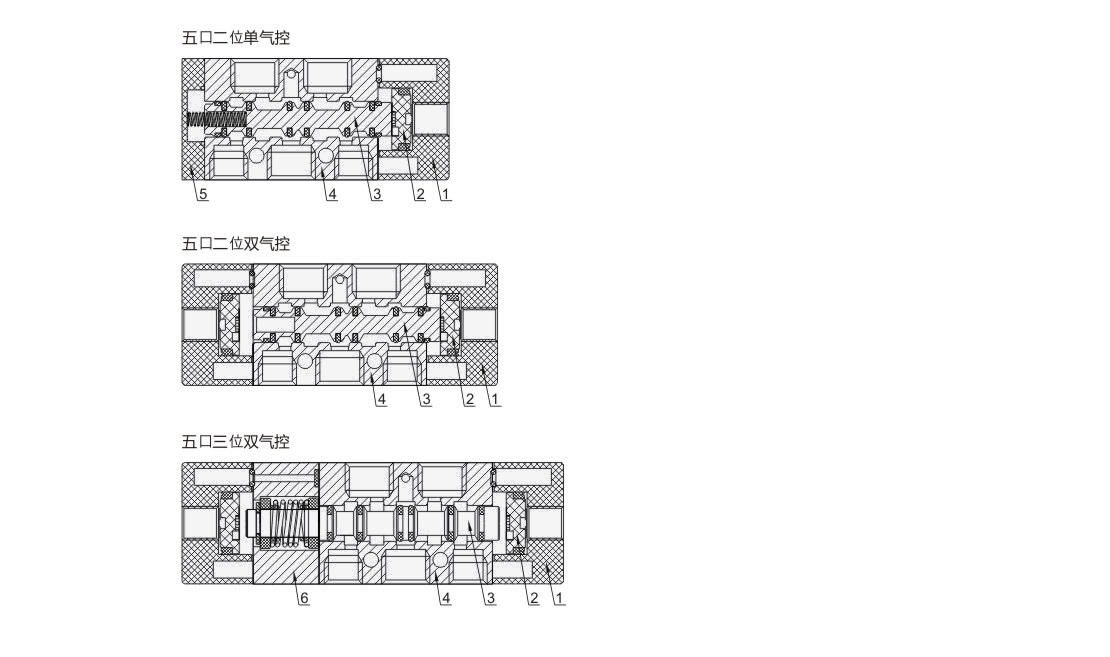

内部结构图

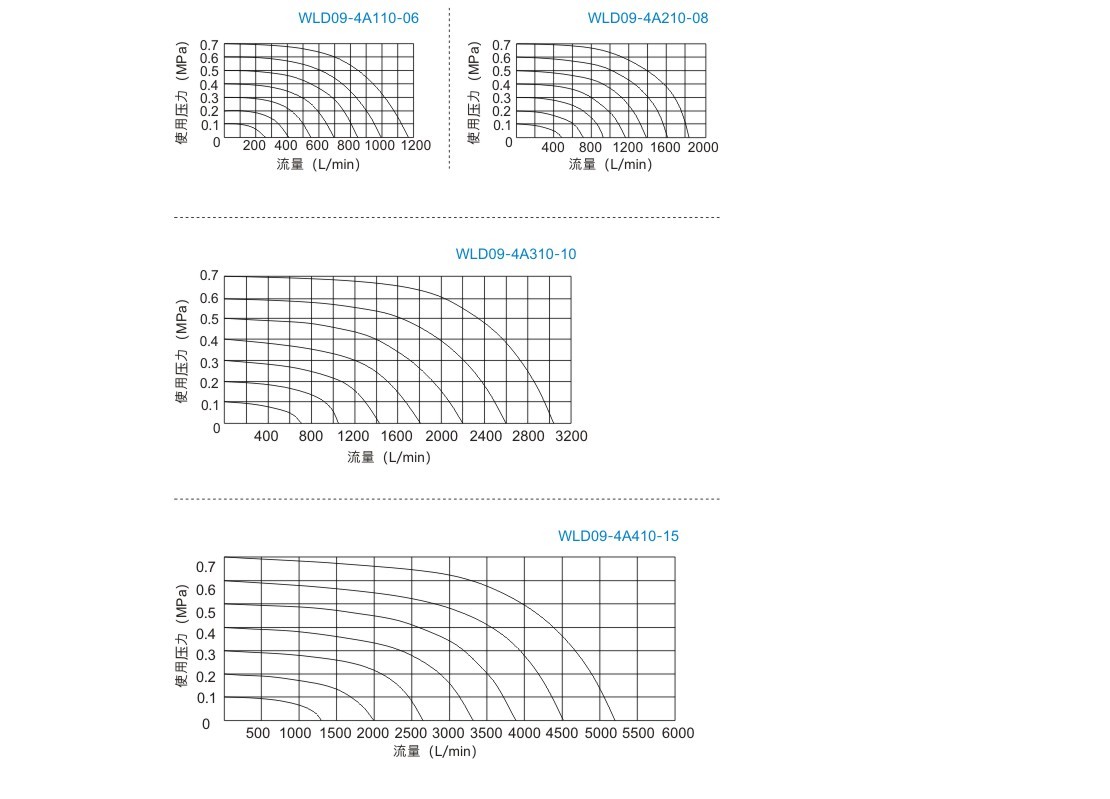

流量特性

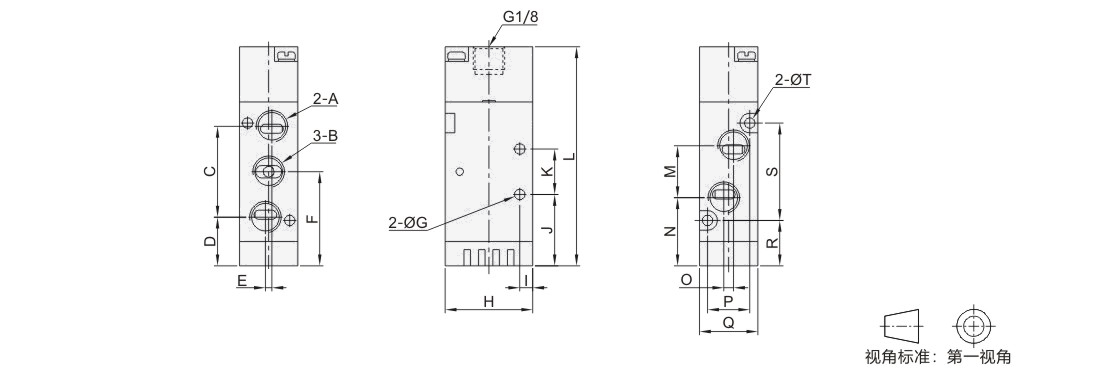

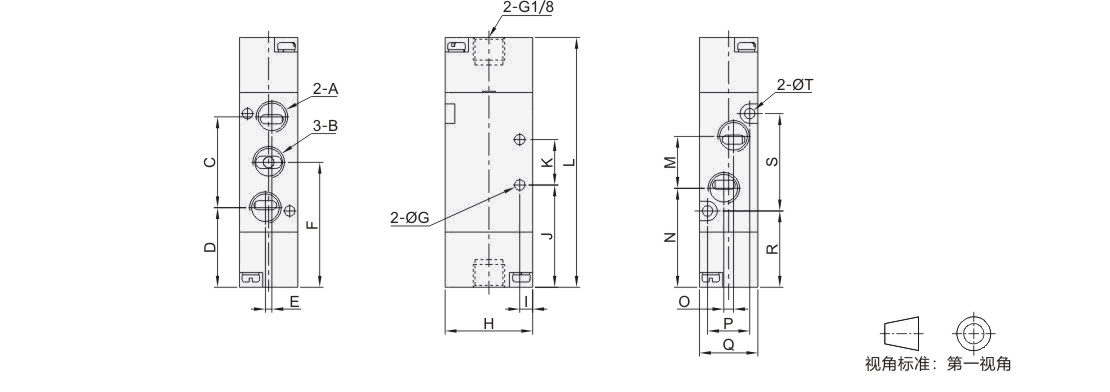

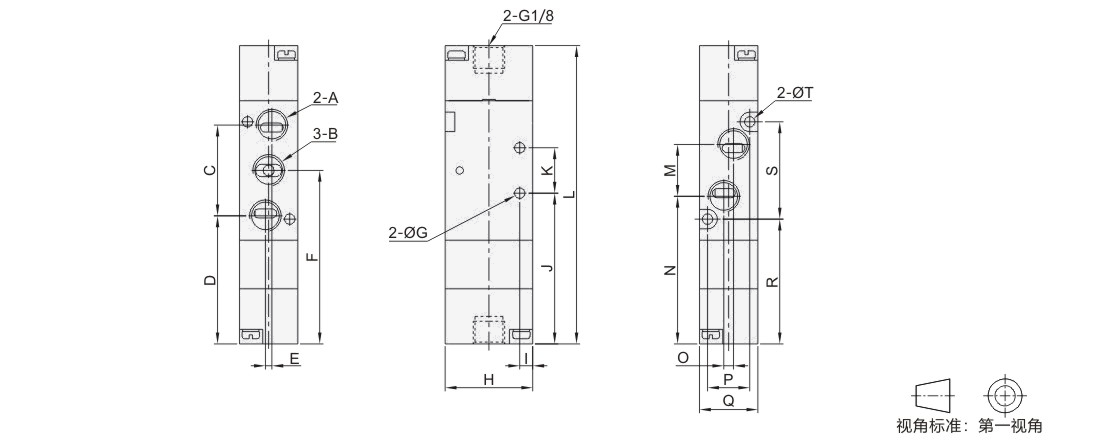

安装尺寸

代码	规格		A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T
JT-UINSG	4A110	M5	M5	M5	27	15.5	0	29	3.2	27	4	22	14	67.5	14	22	0	13	18	14	30	3.2
	4A110	06	G1/8	G1/8	28	15	2	29	3.2	27	4	22	14	67.5	16	21	3	13	18	14	30
	4A210	06	G1/8	G1/8	36	13.5	0	31.5	4.3	35	7	21.5	20	77	18	22.5	0	17	22	12.5	38
	4A210	08	G1/8	G1/4	36	13.5		31.5		35	7	21.5	20	77	21	21	3	17	22	12.5	38
	4A310	08	G1/4	G1/4	45	17.5		40		40	6.5	28	24	92.5	22	29	0	20	27	15	50	4.3
	4A310	10	G1/4	G3/8	45	17.5		40		40	6.5	28	24	92.5	24	28	4	20	27	15	50
	4A410	15	G1/2	G1/2	63	25.5		57	5.5	50	7.5	43	28	129	36	39	4	27	34	21	72

代码	规格		A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T
JT-UINSG	4A120	M5	M5	M5	27	25	0	38.5	3.2	27	4	31.5	14	77	14	31.5	0	13	18	23.5	30	3.2
	4A120	06	G1/8	G1/8	28	24.5	2	38.5	3.2	27	4	31.5	14	77	16	30.5	3	13	18	23.5	30
	4A220	06	G1/8	G1/8	36	27.5	0	45.5	4.3	35	7	35.5	20	91	18	36.5	0	17	22	26.5	38
	4A220	08	G1/8	G1/4	36	27.5		45.5		35	7	35.5	20	91	21	35	3	17	22	26.5	38
	4A320	08	G1/4	G1/4	45	30		52.5		40	6.5	40.5	24	105	22	41.5	0	20	27	27.5	50	4.3
	4A320	10	G1/4	G3/8	45	30		52.5		40	6.5	40.5	24	105	24	40.5	4	20	27	27.5	50
	4A420	15	G1/2	G1/2	63	40.5		72	5.5	50	7.5	58	28	144	36	54	4	27	34	36	72

代码	规格		A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T
JT-UINSG	4A130	M5	M5	M5	27	40	0	53.5	3.2	27	4	46.5	14	92	14	46.5	0	13	18	38.5	30	3.2
	4A130	06	G1/8	G1/8	28	39.5	2	53.5	3.2	27	4	46.5	14	92	16	45.5	3	13	18	38.5	30
	4A230	06	G1/8	G1/8	36	46.5	0	64.5	4.3	35	7	54.5	20	110	18	55.5	0	17	22	45.5	38
	4A230	08	G1/8	G1/4	36	46.5		64.5		35	7	54.5	20	110	21	54	3	17	22	45.5	38
	4A330	08	G1/4	G1/4	45	49		71.5		40	6.5	59.5	24	124	22	60.5	0	20	27	46.5	50	4.3
	4A330	10	G1/4	G3/8	45	49		71.5		40	6.5	59.5	24	124	24	59.5	4	20	27	46.5	50
	4A430	15	G1/2	G1/2	63	61.5		93	5.5	50	7.5	79	28	165	36	75	4	27	34	57	72
