4V系列先导式二位/三位五通阀

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	类型
JT-UIXSU	铝合金	先导式 ● 4V系列

特点
控制阀集成阀组，既省空间，又节约成本;
统一进气、排气，统一排线，节省组装时间，可立即插管使用;
同一阀组上的电磁阀可以实现二位五通、三位五通多种组合方式;
组合灵活，扩充性强，可对所连接方向的控制阀数目进行任意组合或扩充。

选型参数

选型表

型号		联数	D 接管口径	P 进气口径	接线方式	G 双位置单电控	T 双位置双电控	C 三位置双电控中闭型	E 三位置双电控中排型	F 三位置双电控中压型	M 盲板	电压	进气接头类型
代码	电磁阀系列	联数	D 接管口径	P 进气口径	接线方式	G 双位置单电控	T 双位置双电控	C 三位置双电控中闭型	E 三位置双电控中排型	F 三位置双电控中压型	M 盲板	电压	进气接头类型
JT-UIXSU	4V1 (4V100系列)	1F ~ 15F	4 6 8	6 8 10 12	无指定 (DIN插座式) I(出线式)	无指定 (无此电磁阀) 1 ~ 15	无指定 (无此电磁阀) 1 ~ 15	无指定 (无此电磁阀) 1 ~ 15	无指定 (无此电磁阀) 1 ~ 15	无指定 (无此电磁阀) 1 ~ 15	无指定 (无盲板) 1 ~ 14	DC24V	直接头
	4V2 (4V200系列)		4 6 8	6 8 10 12
	4V3 (4V300系列)		4 6 8 10	8 10 12
	4V4 (4V400系列)		10 12	10 12

选型时要满足：联数=所选电磁阀规格数量之和+盲板数量。

此型号配2PCS消音器和3PCS堵头。

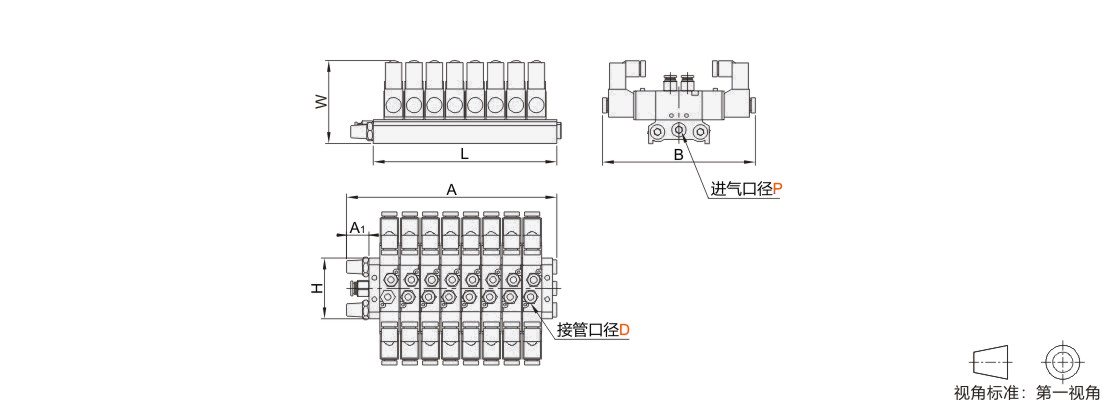

尺寸表

集成阀组成品电磁阀排序为：从集成阀组的进气口径侧起，
依次布置双位置单电控、双电控，三位置中闭型、中排型、
中压型和盲板。
