丝杠外径D(mm) *

螺距 *

丝杠长度L(mm) *

120~1200/0.5

台阶长度S(mm) *

2~100/0.5

梯形丝杠组件法兰型螺帽

图片仅供参考

梯形丝杠组件法兰型螺帽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	表面处理 / 螺帽	类型
JT-RQBXSD	右旋	S45C	黄铜	发黑	一	固定侧+支持侧 ● 法兰型螺帽
JT-RQBXSQ	左右旋	S45C	黄铜	发黑	一	固定侧+支持侧 ● 法兰型螺帽
JT-RQBXSU	右旋	SUS303	黄铜	一	一	固定侧+支持侧 ● 法兰型螺帽
JT-RQBXSF	左右旋	SUS303	黄铜	一	一	固定侧+支持侧 ● 法兰型螺帽

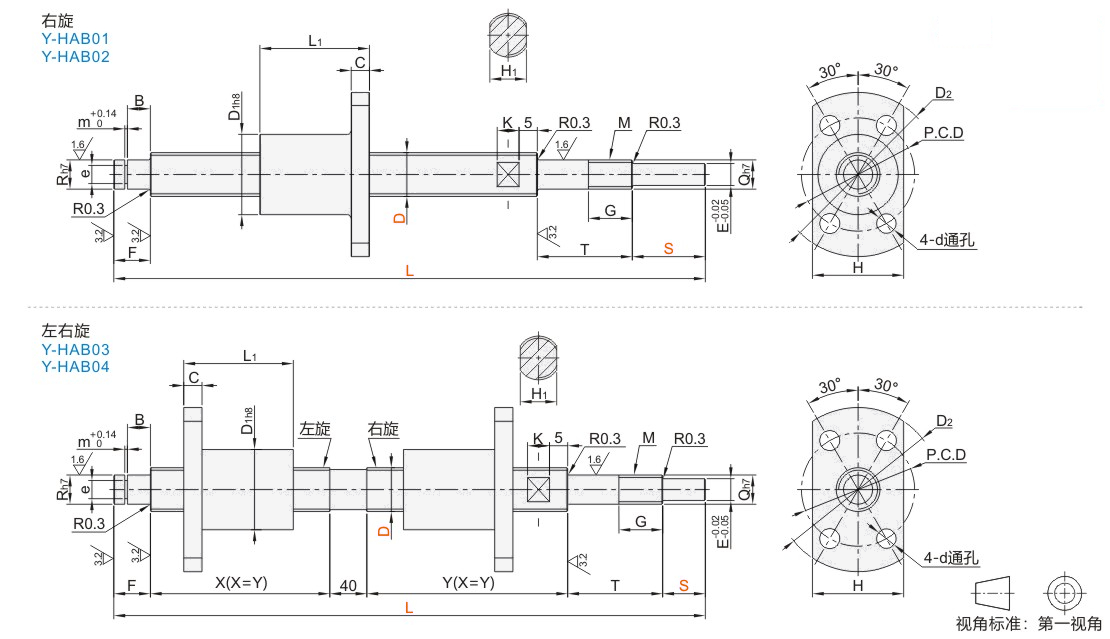

X、Y请根据使用要求制定尺寸，最小单位0.5mm。

选型参数

型号		螺距	最小单位0.5		螺帽尺寸							丝杠尺寸													轴向间隙	径向间隙	动态容许推力KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	D1	L1	D2	C	P.C.D	d	H	F	R	e	e公差	m	B	T	Q	G	M	E	H1	K	轴向间隙	径向间隙	动态容许推力KN	理论传动效率
右旋 JT-RQBXSD JT-RQBXSU 左右旋 JT-RQBXSQ JT-RQBXSF	12	2	120~1000	2~100	22	30	45	5	31	5.3	25	10	8	5	+0.075 0	0.7	7	26	8	12	M8×1.0	6	10	6	0.1mm 以内	0.3mm 以内	3.9	≈32%
	14	3	120~1000		22	30	45	5	31	5.3	25	12	10	9.6	0 -0.09	1.15	8	29	10	13	M10×1.0	8	12	7			4.5	≈39%
	16	3	150~1200		28	35	52	6	38	6.3	31		12	11.5	0 -0.11		8	29	12	13	M12×1.0	10	14	8			6.62	≈35%
	20	4	180~1200		32	40	57	6	42		35		15	14.3			9	34	15	15	M15×1.0	12	17				9.8	≈37%
	25	5	180~1200		36	50	62	7	47		41		15	14.3			9	34	15	15	M15×1.0	12	23				14.2	≈37%

JT-RQBXSQ/JT-RQBXSF需满足条件：L＞2×L1+T+S+F+20。
