平皮带输送机中间驱动鼓形轮防跑偏型

产品属性: 类型 马达内置型 主体 3槽型材 皮带类型 鼓形轮防跑偏型 轮直径 70 驱动 中间驱动 种类筛选 平皮带输送机
产品型号: 请点击左侧选项进行选型 重新选型
代码材质 / 型材材质 / 带轮固定座表面处理 / 型材表面处理 / 带轮固定座类型
JT-OFESD铝材铝材阳极氧化处理本色阳极氧化马达内置型

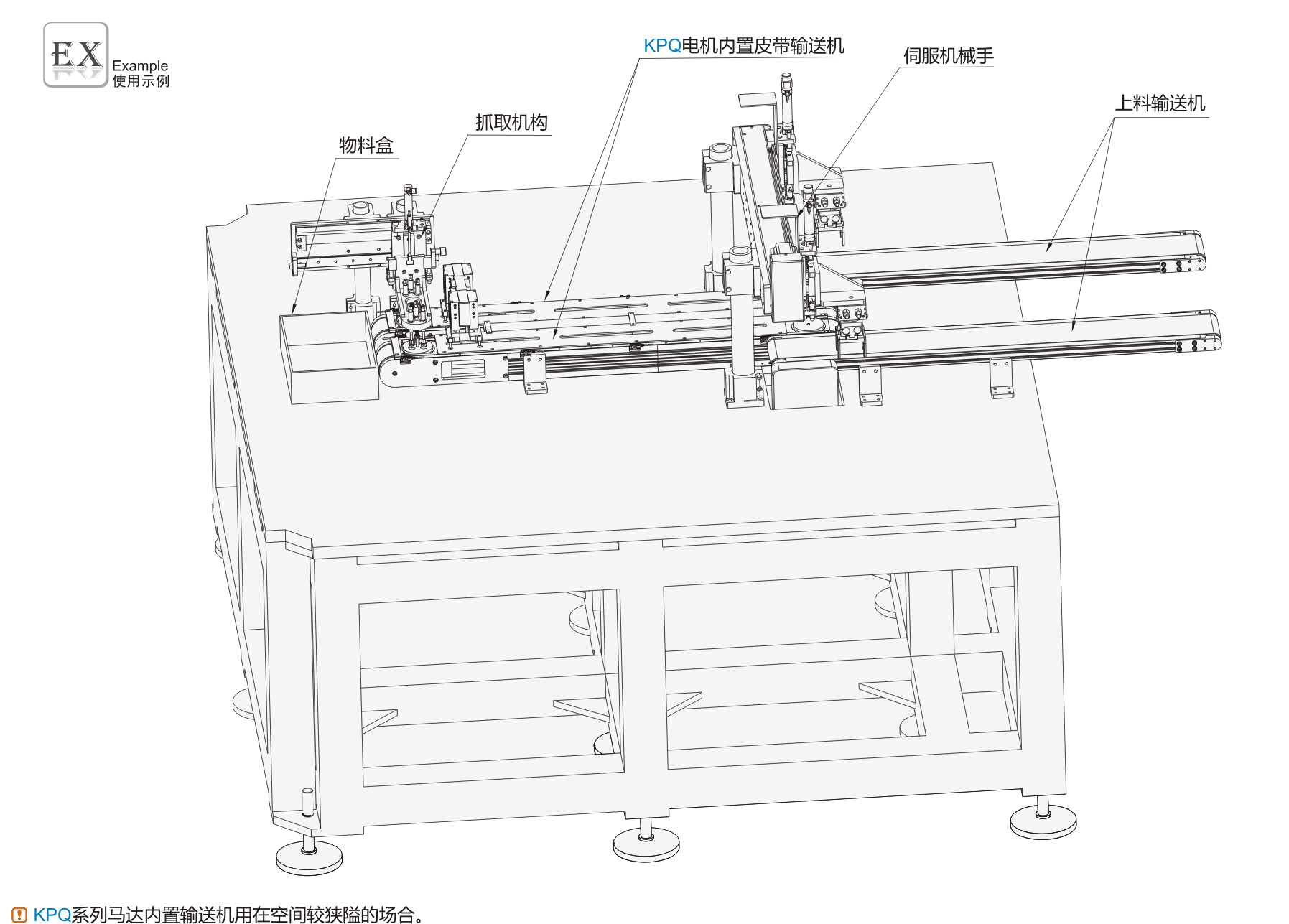

特长:将马达内置于型材之间,使输送机的高度减少了约一半。

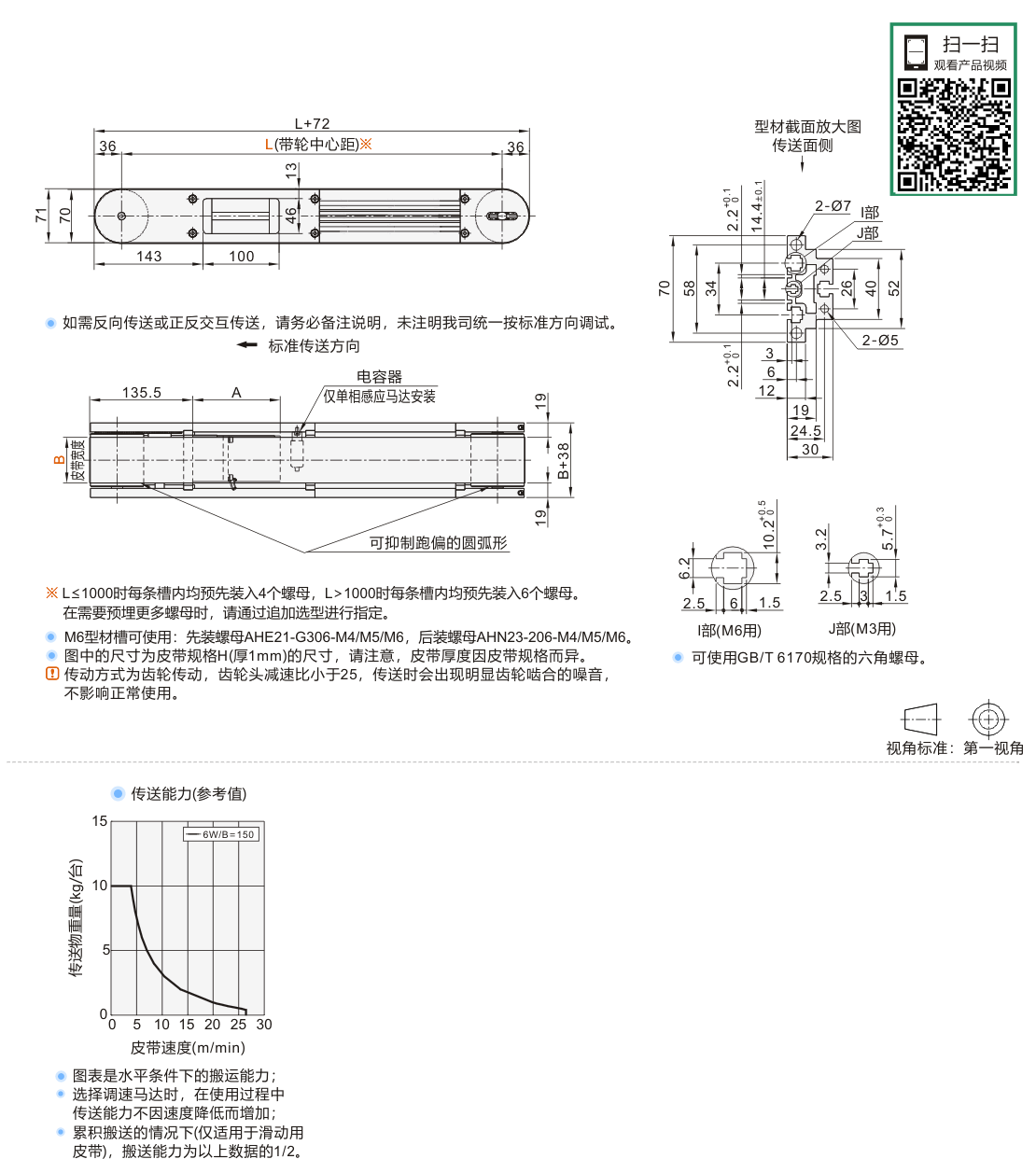

A尺寸表

输出功率
(W)
马达减速比A
规格制造商
6W速度控制马达中国大陆5~18130
25~180
松下5~18111
25~180118

齿轮头减速比

齿轮头
减速比
皮带速度(m/min)
50Hz60Hz
1518.322
1815.218.3
251118.3
309.113.1
367.69.1
505.56.6
604.55.5
753.64.4
9033.6
1002.73.3
1202.32.7
1501.82.2
1801.51.8

可能会因负载状态而减小。

此输送速度表参照中国大陆马达(1250转/min)。

长时间使用调节刻度不可低于60,调节刻度过低,马达扭矩减小,马达容易过载,同时调低马达速度,马达的动能会转化为热能,会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。

选型参数

选型表

型号
L
最小单位5
马达选择
马达品牌
选择
代码B(选择)输出功率(W)电压(V)规格齿轮头减速比皮带规格
JT-OFESD
60
100
150

415~2000
6TA220
单相
SCM
速度控制马达
15 18 25 30
36 50 60 75
90 100 120
150 180
L(经济型:黄色PVC)
M(经济型:黑色防静电PU)
N(经济型:绿色哑光PU)
K(经济型:墨绿色PVC)
R(经济型:绿色滑动型)
S(经济型:白色滑动型)
A(普通用:绿色)
B(普通用:白色)
C(滑动用:绿色)
D(滑动用:白色)
E(电子零件传送用:黑色)
F(食品传送用:白色)
P(耐油用:绿色)
H(非粘接用:白色)
J(无皮带)

T(中国大陆品牌)
S(松下马达)


松下马达停产,货期不稳定。

NV
无马达
NM
无马达
NH
无齿轮头
W
无马达、齿轮头

选择了无马达、齿轮头时,马达安装孔间距将因马达输出功率而异。      选择了无马达、齿轮头时,主机将以部件状态交货。

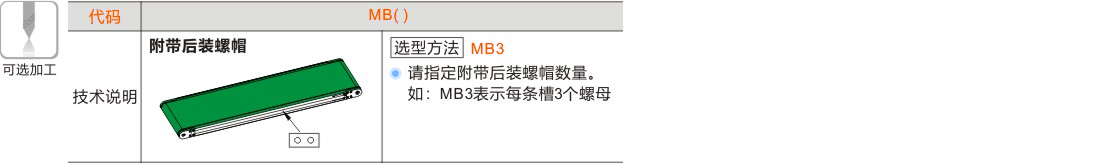

可选加工参数
产品名称
暂未上传文档资料
