真空发生器管型集中排气快速接头型

图片仅供参考

真空发生器管型集中排气快速接头型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	类型
JT-UVMXD	管型 ● 快速接头型 ● 无消音器

技术参数

使用流体	过滤后的压缩空气
使用压力(MPa)	-0.25~0.6
额定供应压力(MPa)	0.7
使用温度(°C)	5~60
润滑	不需要

选型参数

选型表

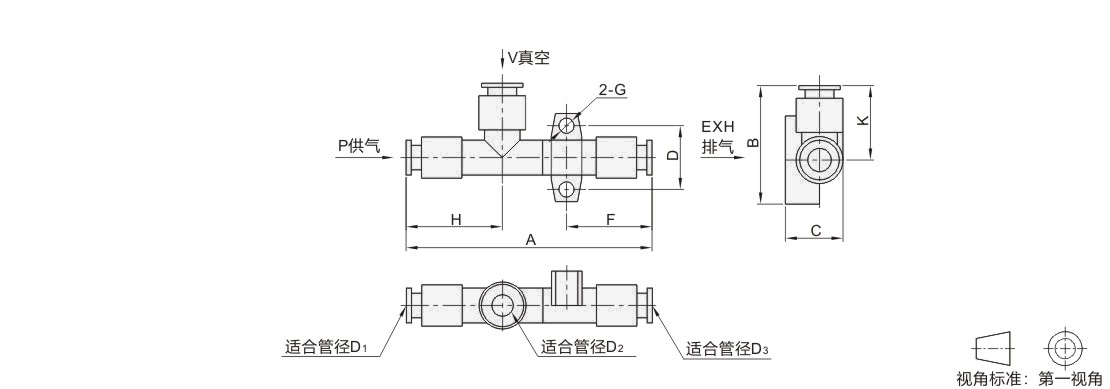

型号							最高真空度 (kPa)					配管尺寸							A			B		C				D			F			G				H	K			最大真空流量 (l/min)					空气消耗量 (l/min)
代码				喷嘴直径			最高真空度 (kPa)					供气 D1			真空 D2		排气 D3		A			B		C				D			F			G				H	K			最大真空流量 (l/min)					空气消耗量 (l/min)
JT-UVMXD				0.5			S		-88			Ø6			Ø6		Ø6		58.5			34		14.2				17			21			3.2				24	22			7.5					13.5
				0.5			L		-48										58.5			34		14.2				17			21			3.2				24	22			9					13.5
				0.7			S		-88										61			34		14.2				17			22			3.2				24	22			12					23.5
				0.7			L		-48										61			34		14.2				17			22			3.2				24	22			22					23.5
				1.0			S		-88								Ø8		66			37		17.2				20			24.5			4.2				26	23			24					46
				1.0			L		-48								Ø8		70			37		17.2				20			24.5			4.2				26	23			34					46
				1.3			S		-88			Ø8			Ø10		Ø10		74			42.5		20				22			27			4.2				28	27.5			40					78
				1.3			L		-48			Ø8			Ø10		Ø10		79.5			42.5		20				22			27			4.2				28	27.5			75					78
				1.5			S		-88			Ø10			Ø12		Ø12		93.3			47		22.5				27			32.8			4.2				31.5	29.5			60					97
				1.5			L		-53			Ø10							93.3			47		22.5				27			32.8			4.2				31.5	29.5			80					97
				1.8			S		-88			Ø12							114			41		21				10			50			3.5				35.5	30.5			70					150
				1.8			L		-53										114			41		21				10			50			3.5				35.5	30.5			110					150
				2.0			S		-88						Ø16		Ø16		124.6			46		27				12			54.3			3.5				38.5	32.7			85					185
				2.0			L		-53						Ø16		Ø16		124.6			46		27				12			54.3			3.5				38.5	32.7			140					185
