悬臂销外螺纹安装型

图片仅供参考

悬臂销外螺纹安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGAFSD	螺纹长度固定型	SCr440	发黑
JT-VGAFDD	螺纹长度指定型	SCr440	发黑
JT-VGAFSU	螺纹长度固定型	SCr440	无电解镀镍
JT-VGAFDU	螺纹长度指定型	SCr440	无电解镀镍
JT-VGAFSQ	螺纹长度固定型	SCr440	—
JT-VGAFDQ	螺纹长度指定型	SCr440	—
JT-VGAFSX	螺纹长度固定型	SUS304	—
JT-VGAFDX	螺纹长度指定型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

外螺纹退刀槽尺寸见表1。

选型参数

选型表

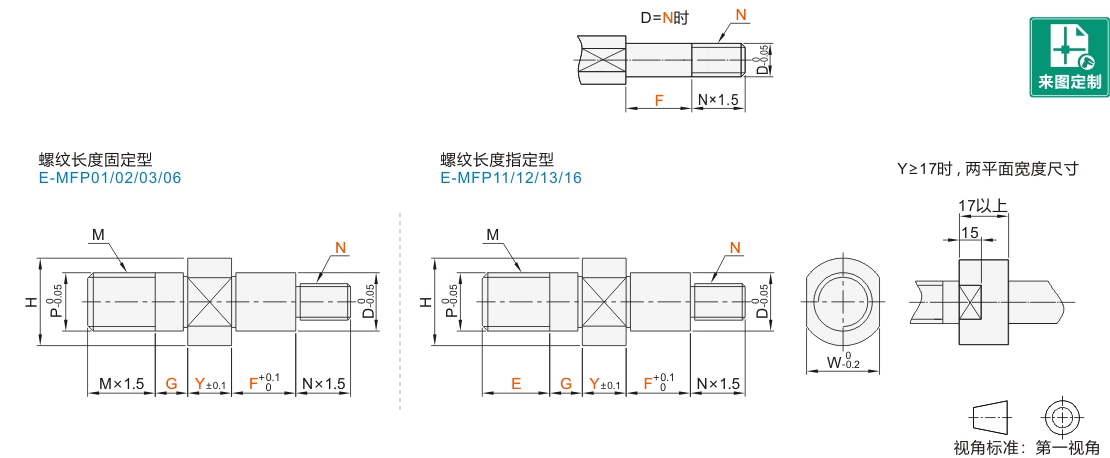

型号		D	最小单位1				N	P	M	H	W
代码	规格	D	Y	F	G	E	N	P	M	H	W
螺纹长度固定型 JT-VGAFSD JT-VGAFSU JT-VGAFSQ JT-VGAFSX 螺纹长度指定型 JT-VGAFDD JT-VGAFDU JT-VGAFDQ JT-VGAFDX	3	3	2~32	3~55	3~8	3~8	3	3	M3	7	5
	4	4				4~10	3 4	4	M4	8	6
	5	5				5~12	3 4 5	5	M5	9	7
	6	6	2~65	5~110	5~10	6~15	4 5 6	6	M6	10	8
	8	8				8~18	5 6 8	8	M8	12	10
	10	10				10~22	6 8 10	10	M10	15	13
	12	12		10~110	5~15	12~25	6 8 10 12	12	M12	17	14
	13	13					6 8 10 12			18	15
	15	15					8 10 12 (15)			20	17
	16	16					8 10 12 (15)			21	18
	17	17			5~20		10 12 (15) 16			23	20
	18	18					10 12 (15) 16			23	20
	20	20	4~65			20~42	10 12 (15) 16 20	20	M20	26	24
	20A	20						16	M16	26	24
	22	22						20	M20	28	25
	22A	22						16	M16	28	25
	25	25					10 12 (15) 16 20 24 (25)	20	M20	31	27
	25A	25					10 12 (15) 16 20 24 (25)	16	M16	31	27
	30	30					10 12 (15) 16 20 24 (25) 30	20	M20	36	32
	30A	30					10 12 (15) 16 20 24 (25) 30	16	M16	36	32

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

表1：外螺纹退刀槽加工尺寸参照表

粗牙螺纹				细牙螺纹
螺纹直径 (N)	g	r	f	螺纹直径 (NC)	g	r	f
3	1.2~1.5	0.2~0.3	2.1~2.4	3	1.2~1.5	0.2~0.3	2.1~2.4
4			2.9~3.2	4			2.9~3.2
5			3.9~4.1	5			3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9	6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6	8			6.3~6.6
10			8.1~8.3	10			8.3~8.6
12	1.5~3.0	0.2~1.0	9.8~10.1	12	1.5~3.0	0.2~1.0	9.8~10.7
16	1.5~3.0		13.6~13.8	16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2	20	1.5~4.0		17.2~18.8
24	2.5~5.0	0.2~1.5	20.2~20.7	24	2.5~5.0	0.2~1.5	20.2~23.2
30	2.5~5.0	0.2~1.5	26.0~26.2	30	2.5~5.0	0.2~1.5	26.2~28.2

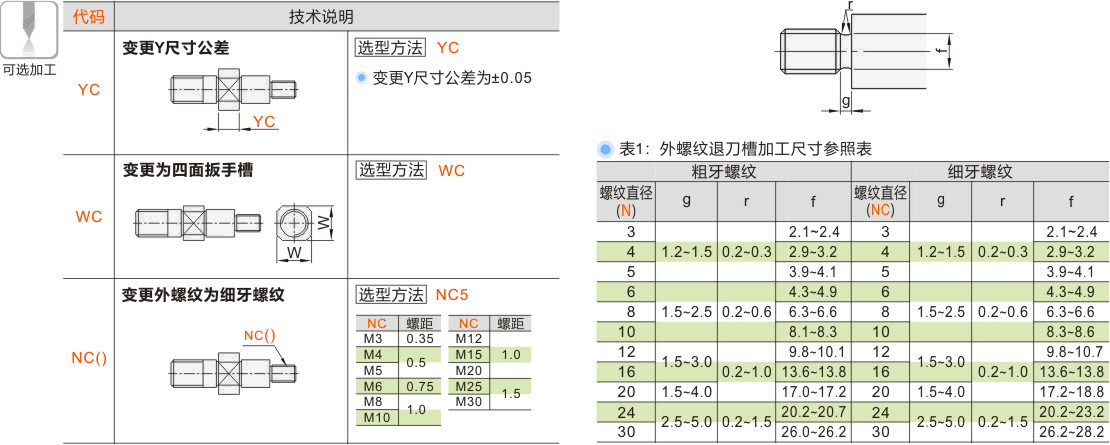

可选加工参数
