选型参数

皮带种类 *

皮带公称宽度 *

JT-VMRSD同步带

图片仅供参考

JT-VMRSD同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-VMRSD	铝合金	喷细砂本色阳极氧化	内六角螺栓	过压防止型

选型参数

选型表

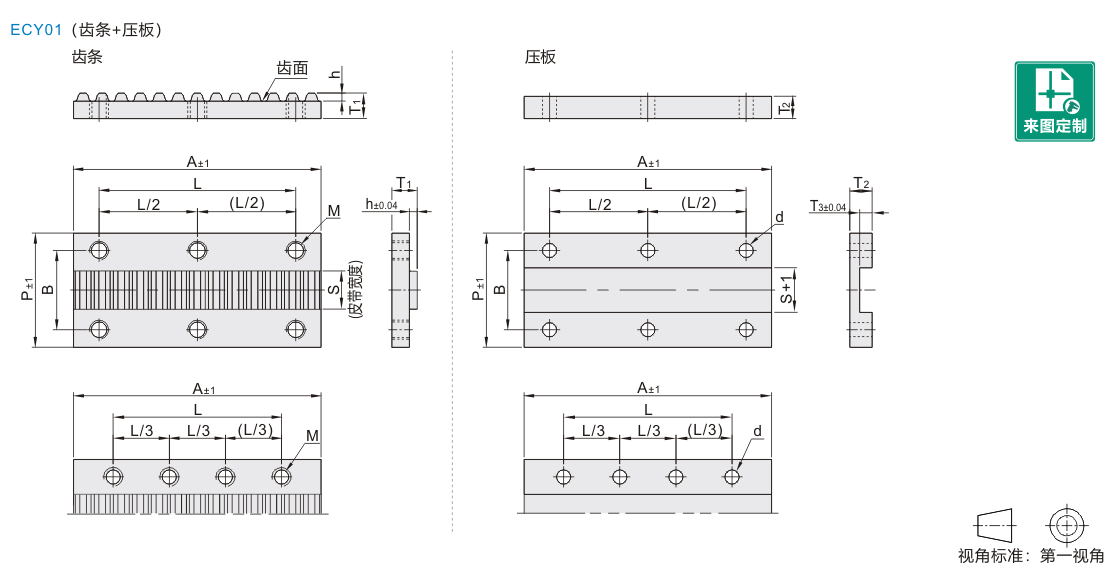

型号			S	A	B	T1	T2	T3	h	L	P	M	d	附件螺栓	安装孔数
代码	皮带种类	皮带公称宽度	S	A	B	T1	T2	T3	h	L	P	M	d	附件螺栓	安装孔数
JT-VMRSD (齿条+压板)	XL	025	6.4	67	13	6	4.5	2.10	1.30	56	25	M4	4.3	M4-12	6
		037	9.5		16						27
		050	12.7		20						31
	L	050	12.7	125	21	8	5.5	3.33	2.05	111	33	M5	5.3	M5-16	8
		075	19.1		27						39
		100	25.4		34						47
	H	075	19.1	166	27	10	6.5	4.15	2.55	147	39			M5-16
		100	25.4		34						47
		150	38.1		46						59
		200	50.8		59						71
	S3M	060	6	40	11	4	3.5	1.94	1.25	31	19	M3	3.3	M3-8	6
	S5M	100	10	65	17	6	5.5	3.14	2.00	51	27	M4	4.3	M4-12
		150	15		22						33
		250	25		32						43
	S8M	150	15	105	23	8	6.5	4.72	3.00	84	35	M5	5.3	M5-16	8
		250	25		33						45
		300	30		38						51
		400	40		48						61
	T5	100	10	65	17	6	4.5	2.20	1.40	51	27	M4	4.3	M4-12	6
		150	15		22						33
		200	20		27						39
		250	25		32						44
	T10	150	15	131	23	8	6.5	4.30	2.70	111	35	M5	5.3	M5-16	8
		200	20		28						41
		250	25		33						45
		300	30		38						51
		400	40		48						61
		500	50		58						71
