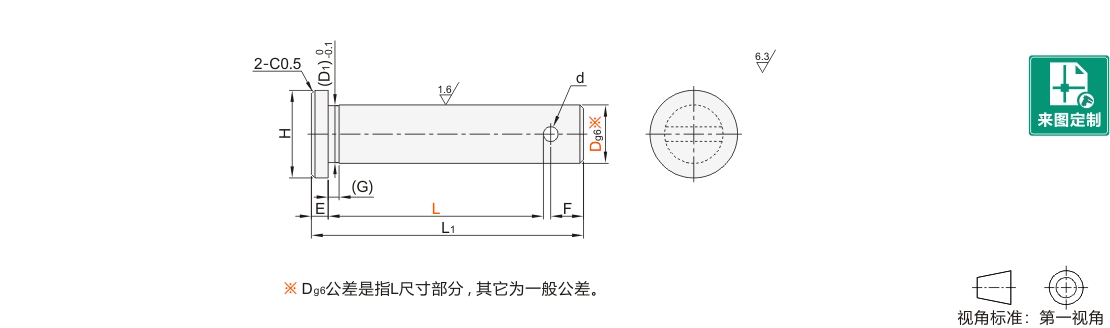

带肩铰链销（开口销固定型）

图片仅供参考

带肩铰链销（开口销固定型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	附件 / 种类	附件 / 材质	类型
JT-GHXSD	S45C	—	发黑	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸选择型
JT-GHXSU	S45C	40~45HRC	发黑	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸选择型
JT-GHXSX	SUS304	—	—	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸选择型
JT-GHXDD	S45C	—	发黑	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸指定型
JT-GHXDU	S45C	40~45HRC	发黑	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸指定型
JT-GHXDQ	S45C	—	无电解镀镍	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸指定型
JT-GHXDF	S45C	40~45HRC	无电解镀镍	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸指定型
JT-GHXDO	S45C	40~45HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸指定型
JT-GHXUD	SUS304	—	—	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸指定型
JT-GHXQD	SUS440C	48~53HRC	—	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸指定型
JT-GHXQU	SUS440C	48~53HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	1个开口销	SUS304 (BLK31)	开口销固定型 ● L尺寸指定型

工艺孔加工条件：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。（工艺孔详细尺寸见产品简介）

选型参数

L尺寸选择型

型号			L	L1	F	(D1)	(G)	d	E	H	附件开口销规格
代码	Dg6		L	L1	F	(D1)	(G)	d	E	H	附件开口销规格
JT-GHXSD JT-GHXSU JT-GHXSX	3	-0.002 -0.008	10 12 14 15 16 18 20	L+4.4	2.5	2.9	1.5	0.8	1.5	5.5	0.8-L8
	4	-0.004 -0.012		L+4.5	2.5	3.9		1		6.5	1-L10
	5			L+5.6	3.5	4.9		1.2		8	1.2-L10
	6		12 15 16 18 20 22 24 25 30	L+5.8	3.5	5.8		1.6		9	1.6-L10
	8	-0.005 -0.014	16 18 20 22 24 25 30 35 40 45 50	L+7	4	7.8		2	2	12	2-L12
	10	-0.005 -0.014	16 18 20 22 24 25 30 35 40 45 50	L+8.25	5	9.8		2.5	2	14	2.5-L15
	12	-0.006 -0.017	20 22 24 25 30 35 40 45 50	L+10.6	6	11.8		3.2	3	17	3.2-L20

L尺寸指定型

型号			L 最小单位0.1	L1	F	(D1)	(G)	d	E	H	附件开口销规格
代码	Dg6		L 最小单位0.1	L1	F	(D1)	(G)	d	E	H	附件开口销规格
JT-GHXDD JT-GHXDU JT-GHXDQ JT-GHXDF JT-GHXDO JT-GHXUD JT-GHXQD JT-GHXQU	3	-0.002 -0.008	5.0~60.0	L+4.4	2.5	2.9	1.5	0.8	1.5	5.5	0.8-L8
	4	-0.004 -0.012	5.0~60.0	L+4.5	2.5	3.9		1		6.5	1-L10
	5		10.0~60.0	L+5.6	3.5	4.9		1.2		8	1.2-L10
	6		10.0~110.0	L+5.8	3.5	5.8		1.6		9	1.6-L10
	8	-0.005 -0.014	10.0~110.0	L+7	4	7.8		2	2	12	2-L12
	10	-0.005 -0.014	15.0~110.0	L+8.25	5	9.8		2.5	2	14	2.5-L15
	12	-0.006 -0.017	15.0~220.0	L+10.6	6	11.8		3.2	3	17	3.2-L20
	13		20.0~220.0	L+12	7	12.8		4		18	4-L20
	14					13.8				19
	15					14.8				20
	16					15.8				21	4-L25
	17					16.8				22
	18					17.8				23
	20	-0.007 -0.020		L+14.5	8	19.8		5	4	26	5-L35
	22			L+14.5	8	21.8				27
	25			L+15.5	9	24.8				30

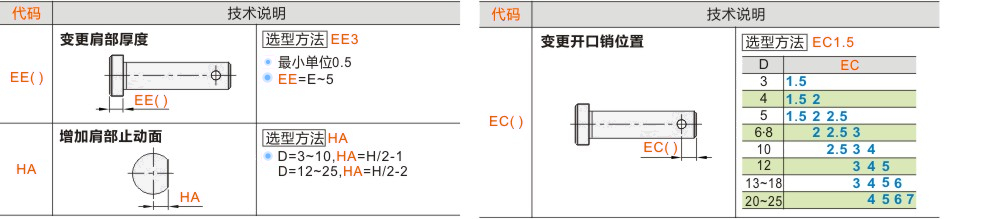

可选加工参数

产品名称

暂未上传文档资料
