三节式20系列工业滑轨

产品属性: 特征 全长伸展 负载 轻载型 节数 三节式 宽度系列 20系列 缓冲 不带缓冲 滑块形式 无滑块 按压反弹 不可按压反弹 内轨能否抽出 不可抽出 保持/锁定性 无保持/锁定 伸展性 全长伸展 特有安装方式 无 经济款 是 种类筛选 工业滑轨
产品型号: 请点击左侧选项进行选型
代码宽度材质表面处理类型
JT-HNBXU标准型20
SUS304
—
三节式
● 全长伸展
JT-VHNBXF经济型20
SUS304
—
三节式
● 全长伸展
JT-VHNBXO经济型20
Q235环保镀锌三节式
● 全长伸展

特点:

内轨不可抽。

注意:

水平安装使用时,负载能力下降到额定的25%左右(参考)。

安装使用M3螺钉。

按根销售。

依生产批次不同,截面形状有可能有稍微不同。

承载与重量仅供参考。

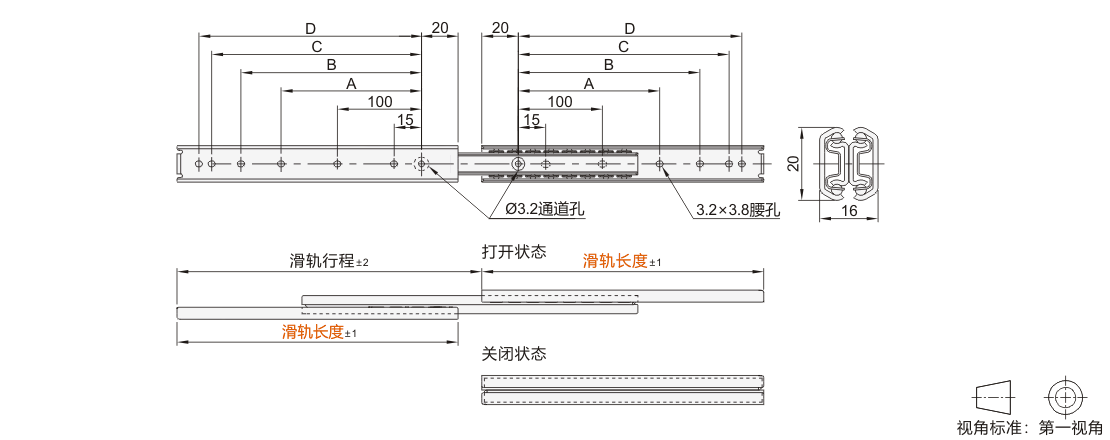

选型参数

选型表

型号
滑轨行程
A
B
C
D
承重(1副)
参考重量
(kg/pcs)
代码滑轨长度JT-HNBXUJT-VHNBXF/JT-VHNBXO
标准型
JT-HNBXU
经济型
JT-VHNBXF
JT-VHNBXO
200229——14516017kgf15.8kgf0.20
2502691952100.26
3003291602452600.31
3503692102953100.36
4004292603453600.41
45046920531039541016kgf14.9kgf0.46
50052923036044546013kgf12kgf0.51
暂未上传文档资料
