钢球导套

图片仅供参考

钢球导套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 国际	材质 / 相当	硬度	类型
JT-JAYSD	GCr15	SUJ2	58HRC~	LOCTITE粘接型
JT-JAYSU	GCr15	SUJ2	58HRC~	装卸型

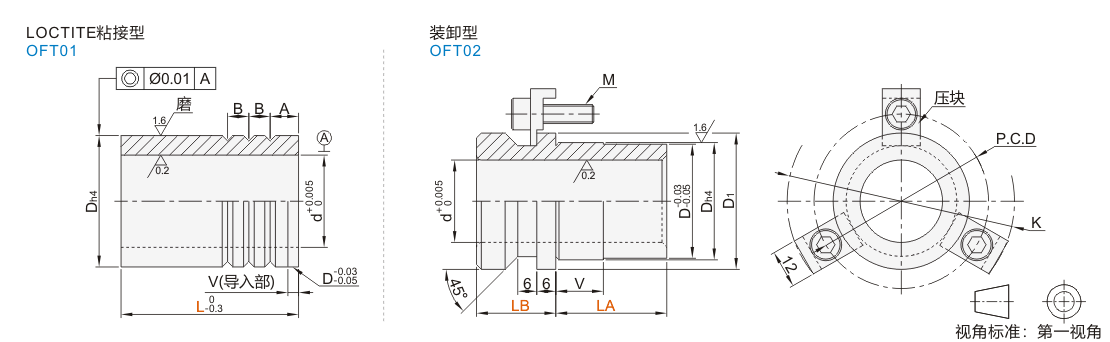

选型参数

LOCTITE粘接型

型号			L	d	Dh4		A	B	V
代码	适用导柱直径		L	d	Dh4		A	B	V
JT-JAYSD	20	+0.020 +0.015	50 60	26	37	0 -0.007	10	6	4
	22		50 60	28	40
	25		60 80	31	45
	28	+0.025 +0.020	60 80	36	50		12	7	5
	32	+0.025 +0.020	80 100	40	55	0 -0.008	12	7	5
	38	+0.030 +0.025	80 100	48	64		15	10	6
	45	+0.030 +0.025	100 120	55	74
	50	+0.035 +0.030	100 120	60	83	0 -0.010
	60	+0.035 +0.030	100 120	70	95	0 -0.010

装卸型

型号			LA	LB	d	Dh4		D1	V	P.C.D	K	M	附件压块
代码	适用导柱直径		LA	LB	d	Dh4		D1	V	P.C.D	K	M	附件压块
JT-JAYSU	20	+0.020 +0.015	30	20	26	37	0 -0.007	43	15	55	71	M6	3PCS
	20		35	25	26	37		43		55	71
	22		30	20	28	40		46		58	74
	22		35	25	28	40		46		58	74
	25		35	25	31	45		51		63	79
	25		40	40	31	45		51		63	79
	28	+0.025 +0.020	35	25	36	50		56	18	68	84
	28		40	40	36	50		56		68	84
	32		40	40	40	55	0 -0.008	61		73	89
	32		50	50	40	55		61		73	89
	38	+0.030 +0.025	40	40	48	64		70	20	82	98		4PCS
	38	+0.030 +0.025	50	50	48	64		70	20	82	98		4PCS
