安装部直径D(mm) *

定位部直径P(mm) *

6~30/0.01

安装部长度L(mm) *

2~22/1

定位部长度B(mm) *

2.5~20/0.1

螺纹规格M *

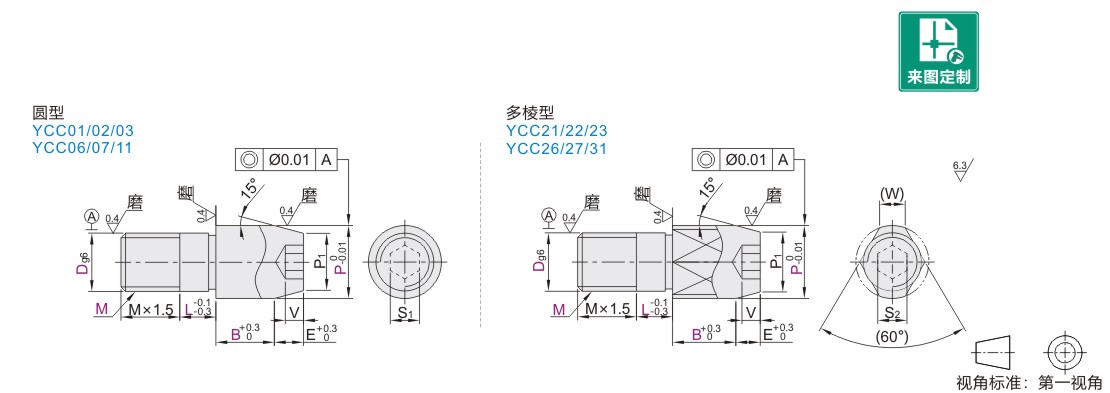

大头锥角外螺纹定位销

图片仅供参考

大头锥角外螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	类型
JT-RMMSD	圆型	SKS3	淬火硬度58~61HRC	—	外螺纹型 ● 内六角孔型
JT-RMMUD	多棱型	SKS3	淬火硬度58~61HRC	—	外螺纹型 ● 内六角孔型
JT-RMMSU	圆型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	外螺纹型 ● 内六角孔型
JT-RMMUU	多棱型	SKS3	淬火硬度58~61HRC , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm	外螺纹型 ● 内六角孔型
JT-RMMSQ	圆型	SKS3	—	—	外螺纹型 ● 内六角孔型
JT-RMMUQ	多棱型	SKS3	—	—	外螺纹型 ● 内六角孔型
JT-RMMSX	圆型	SUS304	—	—	外螺纹型 ● 内六角孔型
JT-RMMUX	多棱型	SUS304	—	—	外螺纹型 ● 内六角孔型
JT-RMMSL	圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm	外螺纹型 ● 内六角孔型
JT-RMMUL	多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm	外螺纹型 ● 内六角孔型
JT-RMMDD	圆型	SUS440C	淬火硬度48~53HRC	—	外螺纹型 ● 内六角孔型
JT-RMMQD	多棱型	SUS440C	淬火硬度48~53HRC	—	外螺纹型 ● 内六角孔型

SUS440C材质的D部加工有识别槽。 P₁=P-E*tan15*2

选型参数

选型表

型号			最小单位0.01	最小单位1	最小单位0.1	M	E	(W)	S1	S2	V
代码	Dg6		P	L	B	M	E	(W)	S1	S2	V
圆型 JT-RMMSD JT-RMMSX JT-RMMSU JT-RMMSL JT-RMMSQ JT-RMMDD 多棱型 JT-RMMUD JT-RMMUX JT-RMMUU JT-RMMUL JT-RMMUQ JT-RMMQD	3	-0.002 -0.008	6.00~6.50	2~8	3.5~10.0	3	2	—	3	—	2
	4	-0.004 -0.012	6.50~7.00	2~10	2.5~10.0	3 4	3
	5		6.50~8.00	3~12	2.5~10.0	3 4 5
	6		(8.00)6.50~10.00	3~12	2.5~12.0	4 5 6		3		3
	8	-0.005 -0.014	(10.00)9.00~13.00	5~12	3.0~15.0	4 5 6 8	4	3.5	4	4	2.5
	10	-0.005 -0.014	(12.00)11.00~15.00	5~17	4.5~20.0	5 6 8 10		4	5	5	3
	12	-0.006 -0.017	13.00~18.00	8~17	6.0~20.0	6 8 10 12		5	6	6	4
	16	-0.006 -0.017	17.00~25.00	8~22	8.0~20.0	8 10 12 16	5	7	8	8	5
	20	-0.007 -0.020	22.00~30.00	10~22	8.0~20.0	10 12 16 20	5	9	8	8	5

多棱型适用于D6以上规格。 ( )内P尺寸适用于多棱型。

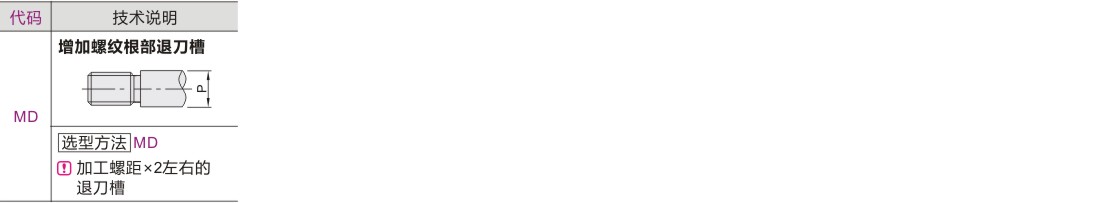

可选加工参数

产品名称

暂未上传文档资料
