带轴惰轮（单/双边锁紧型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	惰轮主体 / 材质	惰轮主体 / 表面处理	惰轮轴 / 材质	惰轮轴 / 表面处理	轴环 / 材质	轴环 / 表面处理	轴承 / 材质	类型
JT-VZQUD	S45C	发黑	S45C	发黑	S45C	发黑	钢	单边锁紧
JT-VZQUU	S45C	喷细砂无电解镀镍	S45C	镀镍	S45C	镀镍	钢	单边锁紧
JT-VZQUF	SUS304	—	SUS304	—	SUS304	—	不锈钢	单边锁紧
JT-VZQUX	铝合金	喷细砂本色阳极氧化	SUS304	—	SUS304	—	钢	单边锁紧
JT-VZQUM	蓝色POM	—	SUS304	—	SUS304	—	钢	单边锁紧
JT-VZQQD	S45C	发黑	S45C	发黑	—	—	钢	双边锁紧
JT-VZQQU	S45C	喷细砂无电解镀镍	S45C	镀镍	—	—	钢	双边锁紧
JT-VZQQF	SUS304	—	SUS304	—	—	—	不锈钢	双边锁紧
JT-VZQQX	铝合金	喷细砂本色阳极氧化	SUS304	—	—	—	钢	双边锁紧
JT-VZQQM	蓝色POM	—	SUS304	—	—	—	钢	双边锁紧

如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
轴承采用压入式。

轴承精度：GB/T 307. 1 0 级
相当于：JIS B 1514 0 级

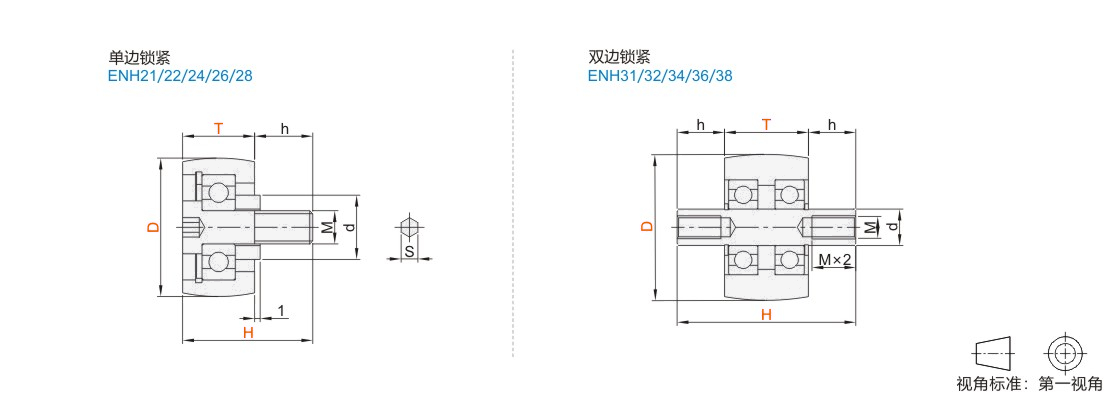

选型参数

单边锁紧

型号		T	H 最小单位1	S	h	M	d	轴承型号
代码	D	T	H 最小单位1	S	h	M	d	轴承型号
JT-VZQUD JT-VZQUU JT-VZQUF JT-VZQUX JT-VZQUM	20	11	17~60	3	H-T	M5	11	BAF625ZZ×1
	25		18~60	5		M6	14	BAF626ZZ×1
	30		20~60	5		M8	15	BAF698ZZ×1

双边锁紧

型号		T	H 最小单位1	h	M	d	轴承型号
代码	D	T	H 最小单位1	h	M	d	轴承型号
JT-VZQQD JT-VZQQU JT-VZQQF JT-VZQQX JT-VZQQM	15	16	19~70	(H-T)/2	M3	5	BAF685ZZ×2
		21	24~90
		27	30~110
		32	35~120
	20	16	19~70				BAF625ZZ×2
		21	26~90		M5	8	BAF688ZZ×2
		27	32~110
		32	37~120
	25	16	19~70		M3	6	BAF626ZZ×2
		21	26~90		M5	8	BAF698ZZ×2
		27	32~110
		32	37~120
	30	16	21~70
		21	26~90
		27	32~110
		32	37~120
	35	16	22~70		M6	10	BAY6900ZZ×2
	35	21	27~90				BAY6000ZZ×2
	40	16	22~70				BAY6900ZZ×2
		21	27~90				BAY6000ZZ×2
		27	33~110
		32	38~120
	50	21	29~90		M8	12	BAY6001ZZ×2
		27	35~110
		32	40~120
