20系列二节式滑轨

产品属性: 负载 轻载型 节数 二节式 宽度系列 20系列 缓冲 不带缓冲 滑块形式 无滑块 按压反弹 不可按压反弹 内轨能否抽出 不可抽出 保持/锁定性 无保持/锁定 伸展性 3/4伸展 特有安装方式 无 经济款 是 种类筛选 工业滑轨
产品型号: 请点击左侧选项进行选型
代码宽度材质表面处理类型
JT-VHNBOF20SUS304—二节式 ● 3/4伸展 ● 经济型
JT-VHNBOO20Q235环保镀锌(蓝白)二节式 ● 3/4伸展 ● 经济型

特点:
滑轨主体为不锈钢材质;

内轨不可抽。

注意:

水平安装使用时,负载能力下降到额定的25%左右(参考)。

安装使用M3螺钉。

按根销售。

依生产批次不同,截面形状有可能有稍微不同。

承载与重量仅供参考。

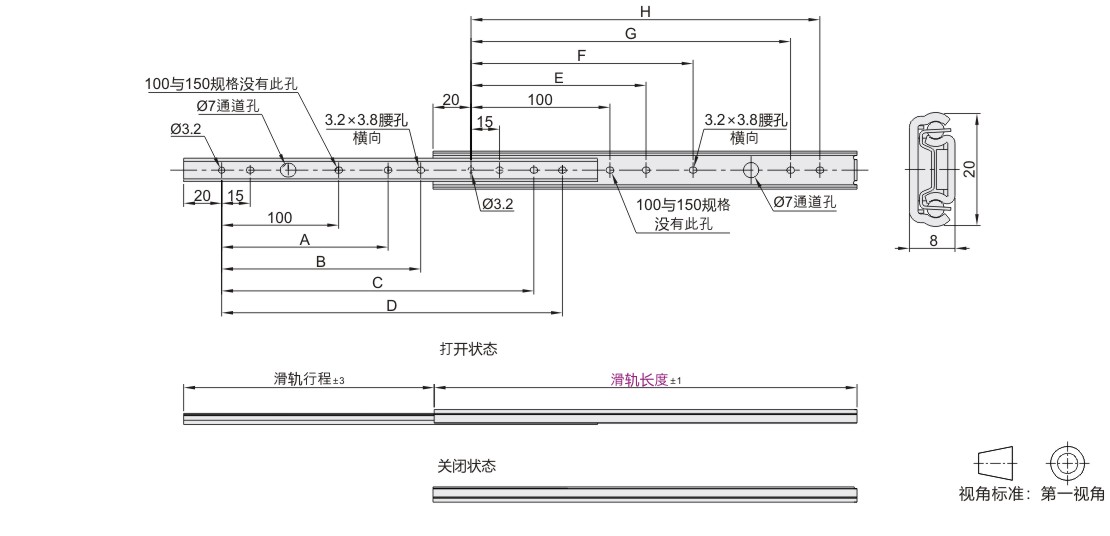

选型参数


选型表

型号滑轨行程ABCDEFGH承重(1副)参考重量
(kg/pcs)
代码滑轨长度

(SUS304)
JT-VHNBOF
(Q235)
JT-VHNBOO
10056———60———608kgf0.08
150106951109511011kgf0.09
20013614516014516012kgf0.1
25018615019521019521014kgf0.11
30021619024526016024526015kgf0.14
3502662252953102102953100.17
40029626534536026034536014kgf0.2
45032619030039541020531039541012kgf0.21
50037622533744546023036044546010kgf0.24
5504062653774955102554104955107.8kgf0.28
