半封闭式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXNSU	内径打开	半封闭式	单腔	工程塑料	黑色	-20°C~80°C	UL94-HB	接头	15系列拖链

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VED02	15系列拖链用	U型斜角型	工程塑料	黑色	-20°C~80℃	UL94-HB

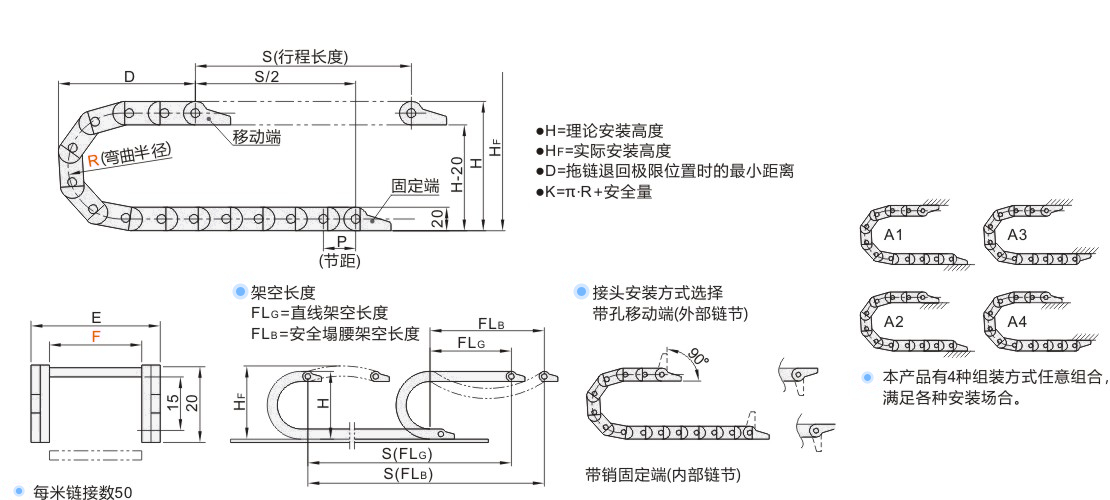

选型参数

选型表

型号		弯曲半径 R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	内宽F	弯曲半径 R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-KXNSU	15	28	1~	VED02-F15	76	60	130	96	24.5	25	12	0.3	0.9	≈0.28
	20	28		VED02-F20	76	60	130	96	29	20				≈0.29
	20	38		VED02-F20	96	70	160	116	29					≈0.29
	30	28		VED02-F30	76	60	130	96	39					≈0.35
		38			96	70	160	116
		48			116	80	190	136
	40	28		VED02-F40	76	60	130	96	49					≈0.39
		38			96	70	160	116
		48			116	80	190	136
	50	28		VED02-F50	76	60	130	96	59					≈0.42
		38			96	70	160	116
		48			116	80	190	136

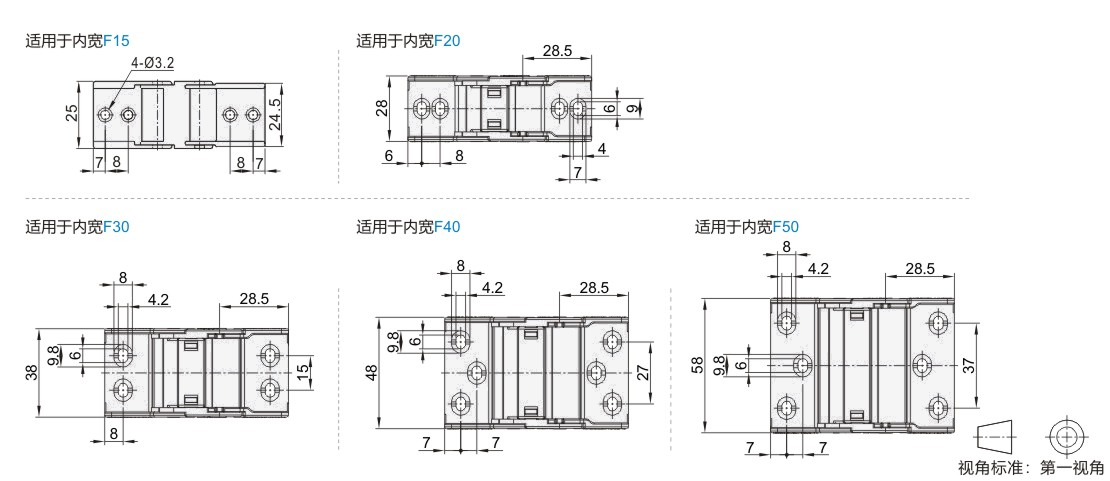

接头

型号
代码	内宽F
VED02	15
	20
	30
	40
	50

暂未上传文档资料
