平行开闭二爪气动夹爪

图片仅供参考

平行开闭二爪气动夹爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USRFD	双作用	平行开闭型 ● 薄型

选型参数

选型表

型号						开闭行程 (两侧)					磁性开关数量							夹持力矩N 压力0.5MPa	使用流体				使用压力范围 (MPa)						环境流体温度(℃)					重复精度				最高使用频率 (c.p.m)
代码				缸径		开闭行程 (两侧)					磁性开关数量							夹持力矩N 压力0.5MPa	使用流体				使用压力范围 (MPa)						环境流体温度(℃)					重复精度				最高使用频率 (c.p.m)
JT-USRFD				8		8					0 2							19	空气				0.15~0.7						-10～60					±0.05				120
				12		12												48					0.1~0.7
				16		16												90
				20		20												141

配套磁性开关WHS13-L2-2。

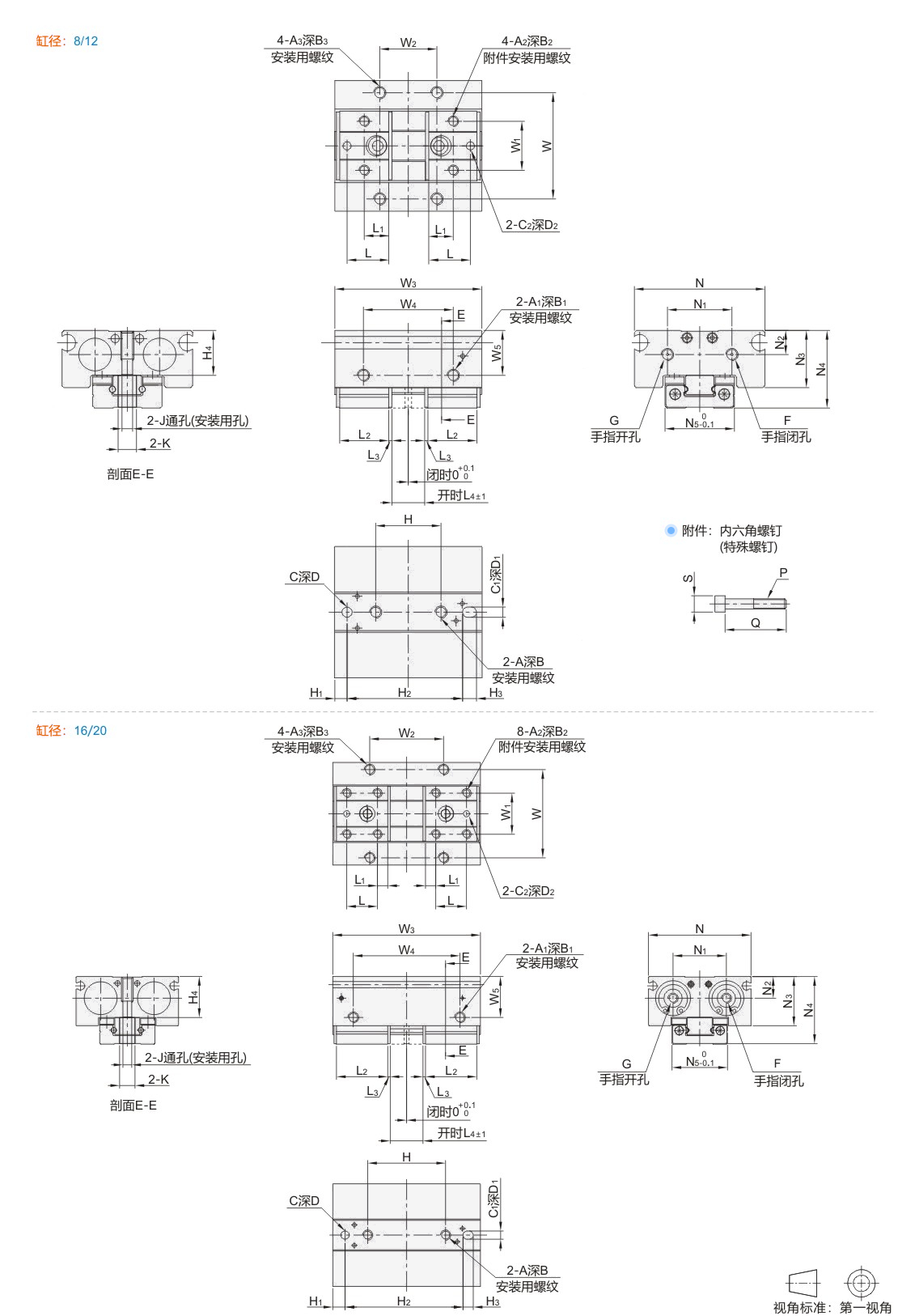

尺寸表

缸径		A		B		A1		B1		A2			B2			A3		B3			C					D		C1				D1			C2				D2		H			H1			H2		H3				H4
8		M3		7		M3		4		M2.5			3			M3		4			2.5				+0.025 0	2.5		2.5			+0.025 0	2.5			2			+0.025 0	2		16			3			28.3		3.4				11
12		M4		10		M4		5		M3			4			M4		5			3				+0.030 0	3		3			+0.030 0	3			2.5			+0.025 0	2.5		26			4			42		4				14.8
16		M5		12		M5		5.5		M4						M5		5.5			4				+0.030 0	3		4			+0.030 0	3			3			+0.025 0	3		38			6			57.5		5				20
20		M6		15		M6		6		M4						M6		6			5				+0.030 0	4		5			+0.030 0	4			3			+0.025 0	3		38			6			71		6				25

缸径		N		N1		N2		N3		N4		N5			W		W1		W2		W3			W4	W5		L		L1			L2	L3		L4			G		F		J		K		S		P			Q
8		32		15.8		5.9		14		19		17			26		12		14		36			22	11		10		6			12	0.8		8			M3		M3		2.6		4.5		4		M2.5			15
12		40		20		7.7		19		25		20			33		15		28		52			38	15		14		9			18	1		12			M5		M5		3.4		5.5		5		M3			20
16		50		26		10.6		24		33		27			43		20		36		72			52	20		15		5			25	1.2		16							4.3		7.5		—		—			—
20		62		33		13		30		41		32			52		24		40		86			56	25		16		7.5			31	1.2		20							5.2		10		—		—			—
