顶出型分度销

图片仅供参考

顶出型分度销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销头形状	螺纹	按钮 / 材质	轴 / 材质	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 表面处理	弹簧 / 材质	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-WBXXQ	球面型	粗牙	不锈钢	聚缩醛（红色 )	础钢	发黑	磁钢	发黑	不锈钢	碳钢	发黑	顶出型 ● 自锁型
JT-WBXXF	球面型	粗牙	不锈钢	聚缩醛（红色 )	不锈钢	一	不锈钢	一	不锈钢	不锈钢	一	顶出型 ● 自锁型

特点：
单指即可操作，大幅减少了按钮上方所需的作业空间。
按下按钮，销变为ON状态，再次按下则恢复到OFF状态。

选型参数

选型表

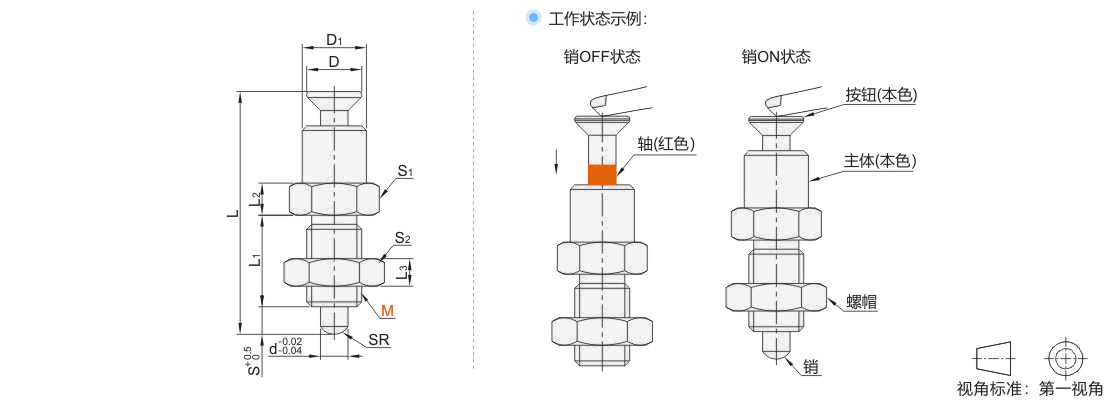

型号		螺距 ( 粗牙 )	d	S	D	d1	L	L1	L2	L3	S1	S2	SR	负载(N)
代码	M	螺距 ( 粗牙 )	d	S	D	d1	L	L1	L2	L3	S1	S2	SR	min.	max.
JT-WBXXQ JT-WBXXF	10	1.5	5	5	9	10	52	18	7	6	14	16	3	6	24
	10	1.5	5	5	9	10	52	18		6	14	16	3	6	24	12	1.75	6	6	11	12	58.5	20	7	17	18	3.5	7	15
	16	2	8	8	15	16	75.5	25		8	10	21	24	4.5	11	24

kgf=N×0.101972
